Астра-5 А (ИО-409-10) извещатель инфракрасный пассивный

ИК пассивный датчик, объемный, 12х12м, регулировка чувствительности, КРОНШТЕЙН В КОМПЛЕКТ НЕ ВХОДИТ!

Назначение

обнаружение проникновения в охраняемое пространство закрытого помещения и формирование извещения о тревоге путем размыкания выходных контактов сигнального реле.

Принцип работы

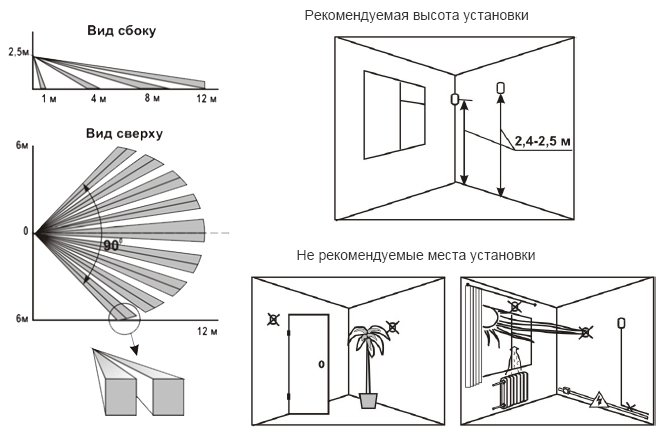

Принцип действия основан на регистрации изменений потока теплового излучения, возникающих при пересечении человеком зоны обнаружения, которая состоит из чувствительных зон. Каждая чувствительная зона состоит из двух элементарных чувствительных зон. Чувствительные зоны извещателя формируются линзой Френеля и двухплощадочным пироэлектрическим приемником излучения. Электрический сигнал с пироэлектрического приемника поступает на микроконтроллер, который в соответствии с заданным алгоритмом работы формирует извещение "Тревога" размыканием выходной цепи оптоэлектронного реле.

Особенности

• 3 исполнения:
  • А - ИО 409-10 - объемная зона обнаружения (линза - "стандарт ")
  • Б - ИО 309-11 - поверхностная зона обнаружения (линза - "штора")
  • В - ИО 209-24 - линейная зона обнаружения (линза - "луч")
• микропроцессорный анализ сигнала
• дискретная регулировка обнаружительной способности
• наличие тестового режима на проход
• антисаботажная зона
• оптоэлектронное реле
• широкий диапазон рабочих температур
• устойчивость к внешней засветке не менее 6500 лк
• режим "память тревоги"
• возможность установки с применением кронштейна (поворотного или шарикового).

Технические данные

Информативность

• "выход на рабочий режим"
• "норма"
• "тревога"
• "тревога в режиме "память тревоги"
• "тревога в тестовом режиме".
