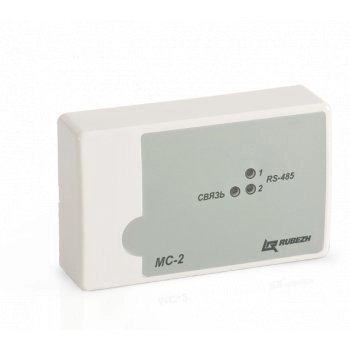

МС-2 Модуль сопряжения

Модуль сопряжения МС-2 подключение объединенных по двум интерфейсам RS-485 адресных приемно-контрольныхприборов к USB порту компьютера для управления и мониторингасистемы; подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольнымиприборами, находящимися в одной сети RS-485; светодиодная индикация наличия связи приборов скомпьютером., : RS-485, гальванически развязанный –2; USB –1; питание модулей осуществляется от USB интерфейса компьютера; длина кабеля интерфейса RS485, не более 1000 м; длина кабеля интерфейса USB, до 2м; рабочий диапазон температур-от 0 до +40 °С

Модули сопряжения МС-1 и МС-2  представляют собой цифровые электронные устройства и предназначены для сопряжения адресных приемно-контрольных приборов, блоков индикации и пультов дистанционного управления с компьютером.

Технические характеристики МС-2 прот. R3:

Модули сопряжения МС-1 и МС-2 обеспечивают:

• подключение объединенных по интерфейсу RS-485 адресных приемно-контрольных приборов к USB порту компьютера для управления и мониторинга системы;
• подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одной сети RS-485;
• светодиодную индикацию наличия связи приборов с компьютером.

Функции модулей МС-1 и МС-2 идентичны. Отличие модулей МС-1 и МС-2 заключается в различном количестве выходов для подключения интерфейсов:

Время технической готовности МС к работе после подключения – не более 1 секунды.

Питание модулей осуществляется от USB интерфейса компью­тера. На лицевой стороне прибора расположены светодиодные индикаторы, предназначенные для индикации текущего состояния МС.

Светодиодный индикатор Связь:

• при подключении USB, но при отсутствии обмена с программой мониторинга FireSec, мигает с частотой 1 Гц;
• при наличии обмена с ПК мигает с частотой 5 Гц;
• при потере связи с ПК – однократные вспышки с периодом 2 секунды.

Светодиодные индикаторы RS-485 «1» и «2»:

• при отсутствии обмена с ПКП – не светятся;
• при наличии обмена с ПКП мигают с частотой 10 Гц.
