ППКОП 011249-2-1 «РУБЕЖ-2ОП» Прибор приемно-контрольный и управления охранно-пожарный адресный

1 год гарантии

Производитель: Рубеж
- Поделиться
- В избранное
- К сравнению
Код товара: 415-068

4378 просмотров

21712.80 ₽

Рекомендованная цена

20 175 ₽

Наличие и срок поставки уточняйте

Под заказ

Подобрать аналоги

Курьерская доставка

бесплатно

Доставка в ПВЗ

бесплатно

Оставить отзыв

Прибор приемно-контрольный и управления охранно-пожарный адресный, : количество адресных линий связи –2; количество адресных устройств, подключаемых к одной АЛС – 250; количество пожарных зон в приборе - 500; количество охранных зон в приборе - 128; длина адресной линии связи – не более 1 000 м; количество встроенных выходов с контролем целостности - 2; количество реле “сухой контакт” -2; питание – 12/24 В.

Прибор приемно-контрольный и управления охранно-пожарный адреcный РУБЕЖ-2ОП предназначен для применения в адресных системах охранной и пожарной сигнализации, пожаротушения, дымоудаления, оповещения. На охранно-пожарных адресных приборах РУБЕЖ-2ОП можно построить распределенную адресную систему ОПС с объединением в сеть до 60 панелей. К каждому из приборов можно подключить до 500 адресных охранных и пожарных устройств тм Рубеж.

Особенности:

Технические характеристики
Питание	12-24 В DC
Ток потребления прибора (без учета выходов 3 и 4): при напряжении питания 12 В, не более при напряжении питания 24 В, не более	1 А 0,44 А
Выходные характеристики встроенных реле 1 и 2: коммутация напряжения постоянного/переменного тока максимальный коммутируемый ток	28/240 В 5 А
Выходные характеристики встроенных выходов 3 и 4: выходное напряжение постоянного тока максимальный ток нагрузки выхода	напряжение питания 300 мА
Количество внешних интерфейсов для обмена и программирования: типа RS-485 типа USB	1 1
Количество АЛС, подключаемых к прибору	2
Длина: АЛС, не более кабеля интерфейса RS485, не более кабеля интерфейса USB	1000 м 1000 м до 3 м
Максимальное количество адресных устройств, подключаемых к одной АЛС	250
Максимальное количество зон в приборе, не более из них охранных, не более	500 128
Максимальное сопротивление проводов АЛС, при котором прибор сохраняет работоспособность Rmax, не более	140 Ом
Удельная электрическая емкость АЛС, не более	0,5 нФ/Ом
Ток в АЛС, не более Напряжение на выходных клеммах АЛС	130 мА от 20 до 28 В
Габаритные размеры модуля, не более	200х160х50 мм
Масса, не более	1 кг
Рабочий диапазон температур	от 0 до плюс 55 о С

Технические характеристики ППКОП 011249-2-1 «РУБЕЖ-2ОП»:

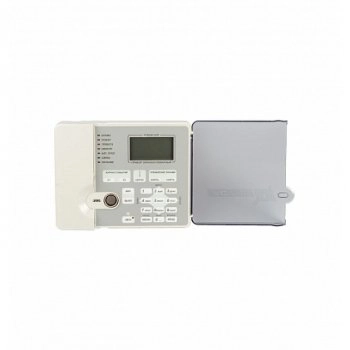

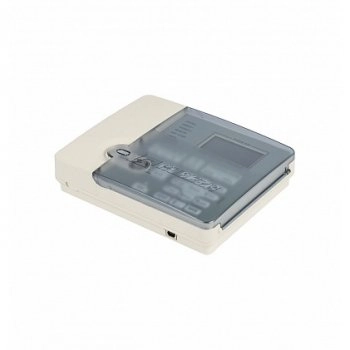

Адресный охранно-пожарный прибор конструктивно выполнен в пластмассовом корпусе. На лицевой стороне прибора расположены двадцатикнопочная клавиатура и восьмистрочный ЖКИ для ввода и просмотра параметров. Имеется встроенный зуммер, обеспечиваю- щий звуковое сопровождение событий для привлечения внимания оператора.

Прибор Рубеж-2ОП работает со следующими адресными устройствами:

адресными извещателями пожарными ИП212/101-64-А2R, ИП212-64, ИП 101-29-PR;
адресными извещателями пожарными ручными ИПР 513-11;
адресными модулями управления клапанами дымоудаления МДУ-1 исп 01, 02, 03;
адресными модулями речевого оповещения МРО-2М;
адресными модулями управления пожаротушением МПТ-1;
адресными пожарными метками АМП-4;
адресными метками АМ-1 и АМ-4;
изоляторами адресных шлейфов ИЗ-1;
адресными релейными модулями РМ-1, РМ-2, РМ-К;
адресными радиоканальными модулями МРК-30;
адресными радиоканальными извещателями пожарными ИП 212-64Р;
адресными радиоканальными извещателями пожарными руч- ными ИП 513-11Р;
адресными шкафами управления ШУ;
адресными шкафами управления электроприводной задвиж- кой ШУЗ;
адресными резервированными источниками питания ИВЭПР 12/2 RSR, ИВЭПР 12/3,5 RSR, ИВЭПР 12/5 RSR.

Основные функции прибора РУБЕЖ-2ОП:

прием сигналов от адресных устройств по адресной линии связи;
включение выносных приборов сигнализации при возникновении тревоги и пожара;
управление системами пожаротушения и дымоудаления, рече- вого оповещения на охраняемом объекте;
автоматический контроль целостности АЛС и исправности адресных устройств;
символьная индикация принимаемых сигналов;
светозвуковая индикация сигнализация режимов работы;
обмен данными по интерфейсу RS-485 с другими приборами и компьютером;
обмен данными по интерфейсу USB с компьютером.

Прибор контролирует адресные устройства по 2-м адресным ли- ниям связи (АЛС).

Прибор позволяет работать с радиальными, кольцевыми, древо- видными АЛС. Общая длина каждой АЛС – не более 1000 м. Имеется контроль АЛС на КЗ, перегрузку, контроль исправности устройств в АЛС. Постановка/снятие с охраны как всего прибора, так и отдельно каждой зоны.

В приборе имеется возможность создания до 500 зон, в том чис- ле до 128 охранных зон. Постановка/снятие с охраны с помощью ключа ТМ или карты Proximity. Автоматическое включение светозвукового и речевого оповеще- ний при различных событиях в системе. Регистрирование всех происходящих в системе событий, отобра- жение состояния охранных и пожарных зон на экране прибора.

Разграничение полномочий по взятию/снятию с охраны с помо- щью задания уровня доступа. Имеется встроенный зуммер, обеспечивающий звуковое сопро- вождение событий для привлечения внимания оператора. Прибор осуществляет обмен информацией с адресными устрой- ствами по двухпроводной АЛС.

Прибор РУБЕЖ-2ОП имеет 2 ввода питания и широкий диапазон питающего напряжения от 12 до 24 В. В приборе имеется энергонезависимая память для хранения базы данных адресных устройств и ведения журнала событий. Для привязки событий ко времени имеются часы реального времени с независимым питанием от литиевой батарейки.

Для ввода и отображения информации в приборе РУБЕЖ-2ОП имеются двадцатикнопочная клавиатура и четырехстрочный ЖКИ на двадцать знакомест в строке. Защитная крышка исключает случайное нажатие на клавиши. Прибор ведет журналы на 1000 пожарных и 500 охранных событий, в которых фиксируется информация о типе события, его дате, времени, адресе шлейфа и устройства. Все события фиксируются в энергонезависимой памяти и могут быть прочитаны с помощью клавиатуры и дисплея, расположенных на лицевой стороне прибора.

Запись осуществляется в кольцевой буфер.Конфигурация приборов в процессе инсталляции и конфигурация работы системы пожарной сигнализации выполняется с персонального компьютера с помощью ПО «FireSec Администратор». Программное обеспечение для конфигурации системы «FireSec Администратор» поставляется бесплатно и входит в комплект по- ставки прибора.

После конфигурирования системы, адресный охранно-пожарный прибор РУБЕЖ-2ОП может управлять адресной системой пожарной сигнализации автономно.

Для более наглядного представления информации об охраняемом объекте и осуществления мониторинга всей системы может применяться компьютер с установленным ПО «FireSec Оперативная задача». Приобретается отдельно. Прибор работает в соответствии с базой адресных устройств, записанных в него с помощью ПО «FireSec Администратор».

Подключение одного прибора к компьютеру можно производить при помощи преобразователя интерфейсов RS485/USB либо USB-кабеля. По отдельному заказу прибор РУБЕЖ-2ОП может комплектоваться USB-кабелем для подключения к компьютеру.

Подключение к компьютеру системы, состоящей из нескольких приборов, осуществляется через модуль сопряжения МС-1 или МС-2.

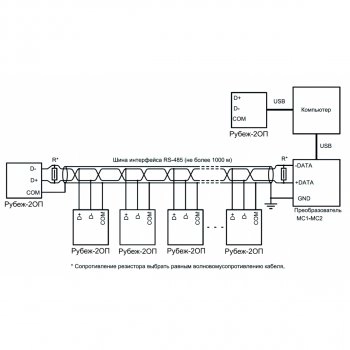

Для организации распределенной системы пожарной сигнализации и системы пожаротушения применяются схемы с объединением в одну сеть (RS-485) до 60 адресных приемно-контрольных приборов и выводом информации на центральный компьютер.

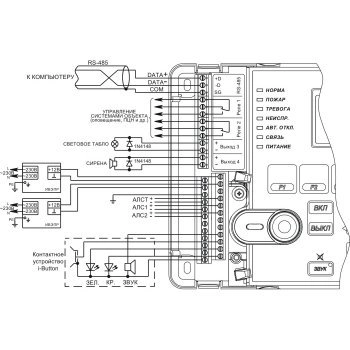

СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ ПРИБОРА ПРИЕМНО-КОНТРОЛЬНОГО ОХРАННО-ПОЖАРНОГО РУБЕЖ-2ОП

Прибор РУБЕЖ-2ОП имеет на панели управления 2 функциональные клавиши F1 и F2. Каждая клавиша имеет возможность назначения на нее функции просмотра журнала событий с фильтрацией последующим типам событий:

новые пожарные события;
новые охранные события;
пожар/внимание/сброс;
тревога/сброс;
неисправности пожарные;
неисправности охранные;
добавление/удаление из списка обхода;
тест/тест-кнопка;
взятие/снятие/невзятие;
запуск/остановка пожаротушения.

Панель имеет 7 светодиодных индикаторов:

НОРМА – зеленый индикатор. Постоянно светится при отсутствии неисправностей в системе. При появлении события «Не - исправность» переходит в режим мерцания с частотой 2 Гц.
ПОЖАР – красный индикатор. В нормальном состоянии не светится. Зажигается при получении события «Пожар».
ТРЕВОГА – красный индикатор. В нормальном состоянии не светится. В режиме «тревога» мигает с частотой 1 Гц.
НЕИСПР. – желтый индикатор. Зажигается при возникновении неисправности.
АВТ.ОТКЛ. – желтый индикатор. Постоянно светится при отключенной системе автоматического пожаротушения.
СВЯЗЬ – зеленый индикатор. Светится при наличии обмена по интерфейсу RS-485 между прибором и ПК. В случае наличии связи только между приборами внутри сети RS-485 мигает с частотой, которая зависит от интенсивности обмена. В остальных случаях не светится.
ПИТАНИЕ – зеленый индикатор. Светится постоянно при питании прибора заданным номинальным напряжением по обоим вводам питания, переходит в режим мерцания с частотой 1 Гц при отсутствии питания на одном из вводов или снижении напряжения ниже заданного уровня.

В адресном охранно-пожарном приборе РУБЕЖ-2ОП предусмотрено 2 перекидных реле типа «сухой контакт» и 2 выхода с контролем цепи на КЗ и обрыв, выдающих напряжение, равное напряжению питания прибора. Все реле и выходы имеют следующие программируемые параметры:

«Задержка на включение» – время (в секундах), через которое, после подачи команды, произойдет переключение контактов реле. Диапазон возможных значений: от 0 до 255 с.
«Удержание» – время (в секундах), по прошествии которого реле перейдет в исходное состояние. Диапазон возможных значений: от 0 до 255 с. Значение «0» – бесконечное удержание (до получения команды выключить).
Режим переключения – задается режим работы реле/выхода во включенном состоянии: непрерывный либо меандр (постоянное переключение).

Реле и выходы настраивается на включение по одному или нескольким событиям:

Неисправность прибора (только для реле «сухой контакт») – выключается или перекидывается в «нормальное» состояние при неисправности или потери связи с адресным устройством, подключенным к прибору, коротком замыкании или обрыве выхода с контролем целостности цепи, отсутствии питания на одном из вводов питания или в целом на приборе.
Включение без задержки по пожару в 2-х зонах (только для реле «сухой контакт») – включается, если две или более зон одновременно находятся в пожаре.
ПЦН – зона или группа зон поставлена на охрану – реле включено, сняты с охраны, тревога или неисправность – реле выключено.
Пожар-1 – сработка в зоне одного адресного пожарного извещателя – реле включено, в отсутствии события «пожар-1» – реле выключено.
Пожар-2 – сработка в зоне двух и более адресных пожарных извещателей или одного и более шлейфа адресной метки – реле включено, в отсутствии события «пожар-2» – реле выключено.
Внимание – внимание в зоне или группе зон – реле включено, в отсутствии внимания – реле выключено.
Включение модуля пожаротушения – включение модуля автоматического пожаротушения (МПТ) в зоне или группе зон – реле включено, в отсутствии включенных МПТ – реле выключено.
Включение автоматики МПТ – автоматика включена у МПТ в зоне или группе зон – реле включено, автоматика выключена у МПТ в зоне или группе зон реле выключено.
Тревога – тревога в зоне или группе зон – реле включено, в отсутствии тревоги реле выключено.
Поставлен на охрану – зона или группа зон поставлена на охрану – реле включено, зона или группа зон снята с охраны – реле выключено.
Снят с охраны – зона или группа зон снята с охраны – реле включено, зона или группа зон взята на охрану – реле выключено.
Лампа – снята с охраны зона или группа зон – реле выключено, поставлена на охрану – реле включено постоянно, «Тревога» – реле в режиме переключения с частотой 1 Гц, «Неисправность» или невзятие зоны на охрану – реле в режиме переключения с переменной частотой (1,5 с включено, 0,5 с выключено).
