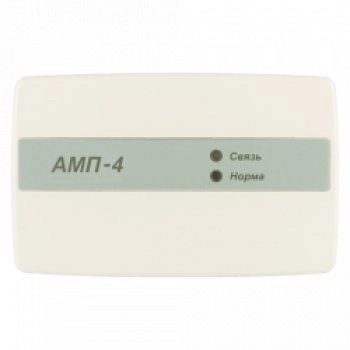

АМП-4 Адресная метка пожарная.

1 год гарантии

Производитель: Рубеж
- Поделиться
- В избранное
- К сравнению
Код товара: 427-655

2547 просмотров

4334.40 ₽

Рекомендованная цена

4 027 ₽

Наличие и срок поставки уточняйте

Под заказ

Подобрать аналоги

Оставить отзыв

Адресная метка пожарная. Формирует извещения в АЛС о срабатывании неадресных пожарных извещателей в безадресных шлейфах, контроль неисправности (обрыв и короткое замыкание) шлейфов сигнализации, управление исполнительными устройствами с помощью электронных ключей., : напряжение питания-10,5-15 В; ток потребления в дежурном режиме-не более 135 мА; ток потребления в режиме “Пожар”-не более 230 мА; количество безадресных ШС-4; количество электронных ключей-4; диапазон рабочих температур – от 25 до +55° С.

Метка адресная пожарная АМП-4 предназначена для подключения к адресной системе неадресных пожарных извещателей и передачи информации о состоянии шлейфа с извещателями в адресный приемно-контрольный прибор. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2АМ», «Рубеж-4А», «Рубеж-2ОП», ППКПУ серии «Водолей».

Особенности:

Технические характеристики
Напряжение питания	10,5 - 15 В
Потребляемая мощность в дежурном режиме, не более	1,5 Вт
Напряжение в шлейфе сигнализации	24 В±10%
Габаритные размеры адресной метки, не более	125х78х37 м
Масса адресной метки, не более	200 г
Средний срок службы	не менее 10 лет

Технические характеристики АМП-4:

Адресная пожарная метка является программируемым устройством. Конфигурация задается пользователем с приемно-контрольного прибора.
Адресная метка имеет четыре шлейфа для подключения неадресных пожарных извещателей или охранных извещателей и четыре выхода транзисторных ключей типа «открытый коллектор».

Параметр

Описание

Тип ШС

0 – (тип 0) шлейф дымовых датчиков с определением двойной сработки.

1 – (тип 1) комбинированный шлейф дымовых и тепловых датчиков: без определения двойной сработки тепловых датчиков и с определением двойной сработки дымовых.

2 – (тип 2) шлейф тепловых датчиков с определением двойной сработки.

3 – (тип 3) комбинированный шлейф дымовых и тепловых датчиков без определения двойной сработки и без контроля короткого замыкания ШС.

6 – (тип 6) шлейф охранный с реакцией на нарушение более 300 мс.

7 – (тип 7) шлейф охранный с реакцией на нарушение более 70 мс.

Режим работы транз. ключа

0 – не включать; 1 – переключается; 2 – включен постоянно

Метка адресная пожарная АМП-4 обеспечивает:

подключение неадресных охранных, тепловых, дымовых и ручных пожарных извещателей;
подключение информационных световых табло ОПОП 1-8 и звуковых оповещателей ОПОП 2-35;
управление внешними устройствами с помощью четырех транзисторных ключей типа открытый коллектор. Включение транзисторных ключей производится по сигналу «Пожар» в соответствующем шлейфе контроля извещателей;
различные режимы работы транзисторных ключей;
контроль исправности шлейфов сигнализации на обрыв и короткое замыкание;
светодиодную индикацию режимов работы АМП-4 и наличия связи с центральным прибором;
контроль работоспособности прибора, передачу информации о происходящих событиях по АЛС на приемно-контрольный прибор;

Питание модуля осуществляется от внешнего источника питания 12 В.

Адресные линии связи гальванически развязаны по постоянному току от источника питания.

Каждый шлейф с неадресными извещателями определяется в системе как отдельное устройство и имеет свой адрес.

Адресная метка АМП-4 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).

Параметры ШС в различных состояниях приведены в таблице:

Тип шлейфа	Диапазон сопротивления ШС в состоянии:
Тип шлейфа	норма	внимание	пожар	обрыв	короткое замыкание
тип 0 дымовой	2,2...6,6 кОм (суммарный ток потребления дымовых извещателей 0...3 мА)	1,23...2,2 кОм	0,15...1,23 кОм	более 6,6 кОм	менее 150 Ом
тип 1 комбинированный	2,2...6,2 кОм (суммарный ток потребления дымовых извещателей 0...1,2 мА)	1,23...2,2 кОм	0,15...1,23 кОм или 6,2...13,5 кОм	более 13,5 кОм	менее 150 Ом
тип 2 тепловой	1,8...6,6 кОм	6,6...11,75 кОм	11,75...25 кОм	более 25 кОм	менее 1,8 кОм
тип 3 комбинированный без контр. КЗ	2,2...6,2 кОм (суммарный ток потребления дымовых извещателей 0...1,2 мА)	6,2...13,5 кОм или Rшс < 2,2 кОм	6,2...13,5 кОм или Rшс < 2,2 кОм	более 13,5 кОм	Не контролируется
тип 3 комбинированный без контр. КЗ		Переход в состояние «Пожар» только при подтверждении после защитного сброса		более 13,5 кОм	Не контролируется
тип 6 и 7	2,2...5,4 кОм	Тревога (сработка) 0,15...2,2 кОм или 5,4...16 кОм		более 16 кОм*	менее 150 Ом*
тип 6 и 7	* контроль шлейфа на обрыв и КЗ производится только у шлейфа, снятого с охраны. Обрыв и КЗ шлейфа, находящегося под охраной, распознается как «тревога» (сработка).
