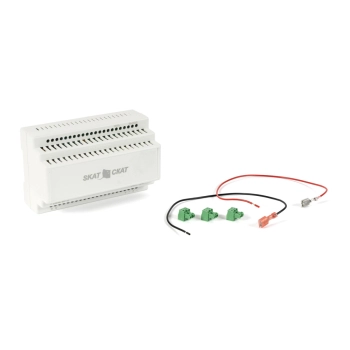

Источник бесперебойного питания, 12В 8А пластиковый корпус под DIN рейку 35 мм Внешний АКБ от 17Ач. Защита от КЗ в нагрузке, защита АКБ от глубокого разряда и переполюсовки. Размер — 139х89х65 мм
Изделие предназначено для электропитания радиоэлектронной аппаратуры номинальным напряжением 12 В и обеспечивает (при наличии внешней АКБ) бесперебойное питание систем охранно-пожарной сигнализации, видеонаблюдения, устройств автоматики, домофонов, электрических кодовых замков и др.
Устройство и работа изделия
Изделие представляет собой стабилизированный источник питания, который формирует выходное напряжение для питания нагрузки и осуществляет заряд внешней АКБ (при наличии). При отключении напряжения питающей сети происходит автоматический переход на резервное питание от АКБ (при наличии). При этом светодиодный индикатор «ВЫХОД» светится красным цветом, указывая на наличие выходного напряжения. Конструктивно изделие представляет собой печатную плату, расположенную в пластиковом корпусе, предназначенном для установки на 35 мм DIN-рейку.
Основные особенности:
питание нагрузки постоянным стабилизированным напряжением в режиме «ОСНОВНОЙ» (при наличии сетевого напряжения) и в режиме «РЕЗЕРВ» от внешней АКБ (при отсутствии сетевого напряжения);
автоматический переход на резервное питание от АКБ при снижении напряжения электрической сети ниже допустимого уровня или при отключении электрической сети, режим «РЕЗЕРВ»;
оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «ОСНОВНОЙ»
автоматическое восстановление выходного напряжения после устранения причины замыкания;
индикация наличия сетевого и выходного напряжений.
Технические характеристики:
|
1 |
Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В |
187…250 |
|
|
2 |
Выходное напряжение постоянного тока, В |
при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ» |
13,2…13,8 |
|
при отсутствии напряжения сети ~220 В, режим «РЕЗЕРВ» |
10,5…13,8 |
||
|
3 |
Максимальный ток нагрузки в режиме «ОСНОВНОЙ» (при наличии внешней АКБ), А |
7,5 |
|
|
Оптимальный заряд АКБ происходит только при наличии напряжения питающей сети, если ТОК НАГРУЗКИ не превышает значений, указанных в п.4. |
|||
|
5 |
Максимальный ток нагрузки в режиме «РЕЗЕРВ» (при наличии внешней АКБ), А |
8,0 |
|
|
6 |
Ток заряда АКБ, А |
8,0–Iнагр.* |
|
|
7 |
Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, мА, не более |
75 |
|
|
8 |
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В |
10,0…11,2 |
|
|
9 |
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не боле |
100 |
|
|
10 |
Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не боле |
6 |
|
|
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В |
|||
|
12 |
Рекомендуемая емкость АКБ, Ач |
17—26** |
|
|
13 |
Количество АКБ, шт. |
1*** |
|
|
14 |
Сечение провода, зажимаемого в клеммах колодок, мм2 |
1,5 |
|
|
15 |
Габаритные размеры ШхГхВ, не более, мм |
без упаковки |
139х89х66 |
|
в упаковке |
152х105х71 |
||
|
16 |
Масса нетто (брутто), кг |
0,36 (0,43) |
|
|
17 |
Диапазон рабочих температур, °С |
-10…+40 |
|
|
18 |
Относительная влажность воздуха при 25 °С, %, не более |
80 |
|
|
ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) |
|||
|
19 |
Степень защиты оболочкой по ГОСТ 14254 |
IP20 |
|
