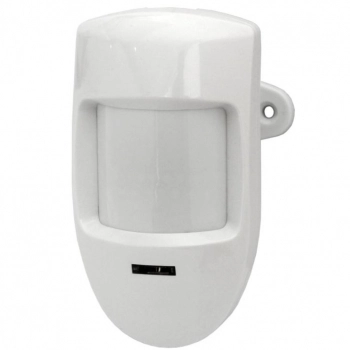

ST-AD101P Извещатель охранный оптико-электронный пассивный широкоугольный

Извещатель охранный оптико-электронный пассивный широкоугольный, сдвоенный пироприемник, 12 м, датчик вскрытия. Настенный кронштейн в комплекте.

Назначение: инфракрасный (ИК) извещатель обнаруживает движение на дистанциях до 15 м и предоставляет возможность выбора 1 из 3 уровней чувствительности. Он может применяться в системах охранной сигнализации частных домов, административных или коммерческих объектов, а встроенный датчик вскрытия корпуса предотвращает саботаж системы. Использование сдвоенного пироэлемента и современного алгоритма цифровой обработки сигналов позволяет минимизировать число ложных срабатываний. Для эффективного обнаружения нарушителей в теплых помещениях, где температура окружающей среды близка к температуре тела человека, этот ИК извещатель использует алгоритм динамической термокомпенсации. Кроме того, в комплекте с ST-AD010P поставляется специальный монтажный кронштейн, а для удобства его настройки и эксплуатации предусмотрена СИД индикация.

Пассивный ИК извещатель предназначен для детекции движения и защиты объекта от несанкционированного проникновения на дистанциях до 15 м. При этом устройство позволяет выбрать 1 из 3 уровней чувствительности ИК сенсора, а для удобства настройки  предусмотрена СИД индикация. Встроенный датчик вскрытия корпуса позволяет предотвратить саботаж системы охранной сигнализации, а широкий диапазон напряжения питания (9–16 В DC) обеспечивает работу извещателя со многими системами. Кроме того, этот ИК-извещатель имеет миниатюрный дизайн, а в комплекте с ним поставляется специальный монтажный кронштейн.

Основные особенности ST-AD101P:

• Сдвоенный пироэлемент
• Зона обнаружения до 15 м
• Три уровня чувствительности
• Цифровой алгоритм обработки сигналов и
• термокомпенсация
• СИД индикатор
• Широкий диапазон напряжения питания Датчик вскрытия корпуса Кронштейн в комплекте

Особенности работы инфракрасного извещателя. Любой пассивный ИК извещатель работает по принципу определения температуры объекта, которая, как правило, отличается от температуры окружающей среды. Инфракрасное (тепловое) излучение, идущее от нарушителя, улавливается специальной оптической системой − линзой Френеля − и направляется на полупроводниковый пироэлектрический преобразователь. Это вызывает изменение электрического потенциала пироэлемента, которое обрабатывается по специальному алгоритму и при обнаружении нарушителя приводит к включению сигнала тревоги. Чтобы ИК извещатель не реагировал на нагретые, но неподвижные объекты, линзы «разбивают» зону чувствительности датчика на несколько отдельных лучей. Извещатель сработает в том случае, если объект последовательно пересечёт несколько лучей.

Сдвоенный пироэлемент для исключения ложных тревог. Применяемый в датчике ИК сенсор обеспечивает минимум ложных срабатываний, в том числе, за счет применения сдвоенного (дифференциального) пироэлемента. Реализуя дифференциальный метод детекции, этот ИК извещатель отфильтровывает помехи путем наложения друг на друга сигналов от двух пироэлементов и отбрасывания непродублированных колебаний. Данный метод позволяет значительно снизить число ложных тревог, в то время как извещатель с одиночным пироэлементом в ИК сенсоре одинаково реагирует на любое изменение температуры, независимо от того, вызвано оно движением человека или включением обогревательного прибора.

Цифровая обработка сигналов и алгоритм динамической термокомпенсации. После того, как ИК извещатель  зафиксирует тепловое излучение с помощью сверхчувствительного сдвоенного пироэлемента, электронный сигнал обрабатывается процессором датчика с использованием современного цифрового алгоритма, что гарантирует высокую точность детекции. Кроме того, для эффективного обнаружения нарушителей в теплых помещениях, где температура окружающей среды близка к температуре тела человека, этот ИК извещатель использует алгоритм динамической термокомпенсации. Причем, устройство способно работать в широком температурном диапазоне от -10°С до +55°С и при влажности до 95%.

Возможности применения. Чаще всего ИК извещатели движения используются в системах охранной сигнализации частных домов, административных или коммерческих объектов. В таких системах их применяют, в основном, для организации второго рубежа защиты, то есть контроля внутреннего пространства помещений. В качестве первого рубежа в подобных случаях используются активные ИК извещатели, предназначенные для охраны периметра. Такие датчики,  все чаще востребованы в системах «умный дом», где по их сигналу осуществляется управление освещением, вентиляцией, автоматикой ворот и т.д.

Технические характеристики:
