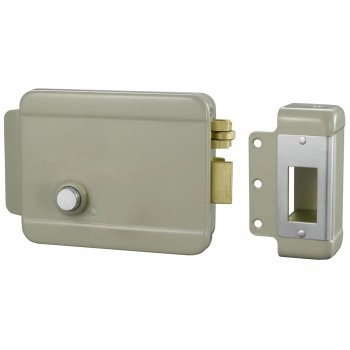

ST-RL073SI-GR Электромеханический накладной замок

Электромеханический накладной замок, НЗ, универсальный DIN, цилинр снаружи, кнопка изнутри, питание 12VDC/1А, -40°+50°С, окрашенная сталь.

Назначение: универсальный электромеханический замок ST-RL073SI-GR подходит для установки на дверь, калитку или ворота и может работать в составе систем контроля доступа. Управление замком осуществляется механическим или электрическим способом. В первом случае используется механический цилиндр, размещенный с наружной стороны устройства, и кнопка выхода, расположенная с внутренней стороны. Во втором случае применяется различное оборудование СКУД: контроллеры, домофоны, считыватели, кодонаборные панели и выносные кнопки выхода. При этом электромеханический замок на калитку использует ключи двух видов: обычные цилиндровые и электронные, тип которых зависит от технологии идентификации, используемой в СКУД или в домофоне: RFID-карты, ключи-«таблетки», а также радиоканальные брелоки.

Основные особенности ST-RL073SI-GR:

• Электрическое управление
• Механическое управление
• Подходит для дверей всех типов открывания
• Электромеханический замок на калитку, ворота или входную дверь
• Регулируемая пружина ригеля
• Изготовлен из стали (окрашенная)
• Внутренние элементы защищены специальным покрытием
• Наработка на отказ 500.000 циклов

Принцип действия соленоидного электрозамка
Электромеханический замок соленоидного типа, т.е. в его конструкции присутствует односложная катушка (соленоид). При подаче на катушку постоянного электротока, внутри нее создается магнитное поле, обеспечивающее поступательное движение вставленного внутрь соленоида сердечника. Используя этот эффект, замок снимает фиксацию с запирающего ригеля и разблокирует дверь.

В процессе закрытия двери ригель взводит пружину, которая и удерживает замок в запертом положении. При подаче управляющего напряжения соленоидная катушка сбрасывает фиксатор пружины, и ригель замка получает возможность свободного хода (положение «открыто»). При следующем закрытии двери ригель снова взведет пружину, и створка вновь окажется в запертом состоянии. Отметим, что этот электромеханический замок на калитку имеет функцию противоотжимной блокировки ригеля, благодаря которой при закрытой двери разблокировать замок силовым методом невозможно.

Широкие возможности установки
За счет прочного корпуса из окрашенной стали, специального защитного покрытия внутренних элементов и диапазона рабочих температур от -40 до +50 °С, этот электромеханический замок можно использовать в уличных условиях. Механический цилиндр, которым оснащен ST-RL073SI-GR, позволяет запирать калитку обычным ключом с внешней стороны. Если же требуется запирание изнутри и извне, то рекомендуется использовать другую модель линейки – ST-RL073DI-GR, оснащенную двумя цилиндрами. Кроме того, этот электромеханический замок на калитку подходит для право- и левосторонних дверей, открывающихся внутрь или наружу, так как имеет возможность перестановки ригеля и придания ему необходимого положения.

Нормально-закрытый замок и особенности его работы
Поскольку электромеханический замок  относится к НЗ типу, то разблокирует калитку при подаче на него питающего напряжения. При отсутствии напряжения устройство удерживает створку в запертом состоянии, и открыть его можно только с помощью механического ключа или внутренней кнопки. Данную модель специалисты Smartec рекомендуют устанавливать именно на внешние уличные двери, т.к. при возможных сбоях в питании дверь всегда останется закрытой. В то же время, необходимо помнить, что электромеханический замок на калитку не предназначен для оборудования аварийных и запасных выходов.

При работе в составе СКУД дистанционное управление замком осуществляют контроллер и выносная кнопка выхода. В этом случае, чтобы внешняя кнопка запроса на выход работала корректно, необходимо заблокировать кнопку механическую, расположенную на корпусе замка. В противном случае электромеханический замок на калитке будет выдавать на контроллер сигнал о взломе при каждой попытке прохода.

Технические характеристики:
