Извещатель дымовой оптический линейный, двухпозиционный, дальность от 8...100 м, 2-е схемы включения: с питанием по ШС и от отдельного источника питания, 3 вых.реле (ПОЖАР-НЗ, ПОЖАР-НР, НЕИСПРАВНОСТЬ-НЗ), U-пит.10...30В, I-потр. 2.5 мА, IP40, t-раб.-30...+55°С, 185х150х140 мм (с юстировоч.уст-вом).
Назначение:
Оптико-электронные линейные пожарные извещатели ИП212-52 «ИПДЛ-52» предназначены для обнаружения дыма и применяются для защиты помещений, имеющих большую площадь, большую про-тяженность или большую высоту потолков.
Устройство:

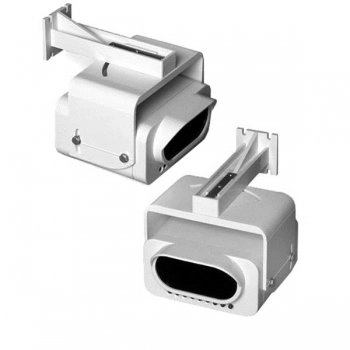

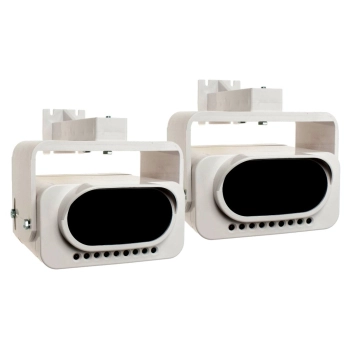

ИП212-52 относятся к двухпозиционным линейным извещателям и состоят из приемника и передатчика. Внешний вид приемника, передатчика и выносных устройств представлен на рисунках 1 и 3, а их устройство - на рисунках 2, 4 и 5. Приемник и передатчик имеют одинаковую конструкцию и выполнены в виде прямоугольного пластмассового корпуса с установленными внутри него платой с радиоэлементами и оптической системой. Вдоль внутренней поверхности корпуса установлен электрический экран, охватывающий как плату с радиоэлементами, так и оптическую систему. Оптическая система имеет защиту от проникновения внутрь нее насекомых и пыли, при этом защита обеспечивается как от проникновения извне корпуса, так и из его внутреннего пространства. Оптическая система состоит из двух изолированных друг от друга оптических узлов, т.е. имеет двухлинзовую (двухканальную) конструкцию. Наличие двух разнесенных линз в каждой оптической системе позволяет многократно снизить вероятность ложных срабатываний при появлении на внешней поверхности линз насекомых или иных посторонних предметов. Кроме этого двухлинзовые системы имеют более плоскую вершину диаграммы направленности, что облегчает юстировку и обеспечивает более устойчивую работу извещателя в течение продолжительного времени.
Для защиты внешних поверхностей линз от оседающей пыли в конструкции извещателя имеется «козырек». Для юстировки приемника и передатчика в их конструкции имеются крепежные элементы, обеспечивающие угловые перемещения корпуса на +/- 40 градусов в горизонтальной плоскости и на +/- 15 градусов в вертикальной плоскости. Линзы оптической системы выполнены из селективно-прозрачного материала, свободно пропускающего инфракрасное излучение и практически непроницаемого для видимого света.
Принцип действия
Принцип действия извещателя построен на свойстве уменьшения мощности оптического луча, прошедшего через задымленную среду. Передатчик извещателя формирует периодически-повторяющиеся пачки инфракрасных импульсов. Приемник, принимая и обрабатывая прошедшие через контролируемое пространство пачки ИК-импульсов, отслеживает изменение оптической плотности среды. Для повышения достоверности принятия решения о наличии дыма в помещении или неисправности в работе извещателя применены помехоустойчивые алгоритмы обработки.
Потребление извещателя минимизировано за счет применения оригинальных решений по синхронизации работы приемника и передатчика, при этом, в зависимости от особенностей защищаемых помещений, может быть выбран один из двух возможных режимов синхронизации: принудительный (по линии связи) и самосинхронизация (по оптическому лучу). Основным является режим принудительной синхронизации, когда синхроимпульсы передаются по двухпроводной линии связи, которая также является еще и линией питания для передатчика. В режиме самосинхронизации питание на передатчик должно подаваться отдельно, так как линия связи отсутствует.
В зависимости от размеров защищаемого помещения или других особенностей применения в извещателях могут быть установлены три различных значения порога срабатывания: 50%, 37% и 25%.
В процессе эксплуатации извещатели обеспечивают функцию компенсации чувствительности при медленных изменениях параметров оптического луча (из-за запыления линз оптической системы, из-за климатических воздействий и пр.), при этом может быть выбрана одна из двух возможных скоростей компенсации: медленная (обеспечивается обнаружение пожара при нарастании задымленности со скоростью 0,2%/мин и более) или быстрая (для скорости 1 %/мин и более).
Извещатели имеют широкий набор выходных цепей для формирования сигналов тревожных извещений: оптореле «Пожар» с нормально-разомкнутыми контактами, оптореле «Пожар» с нормально-замкнутыми контактами, оптореле «Неисправность» с нормально-замкнутыми контактами и выходная цепь для формирования сигналов «Пожар» («Внимание») и «Неисправность» в двухпроводных шлейфах приемно-контрольных приборов. Ток срабатывания выходной цепи может быть выбран из двух значений: 35 мА (для шлейфов с одноуровневым сигналом «Пожар») или 7,5 мА (для шлейфов с двухуровневым сигналом «Пожар»). Выходные опторелейные цепи работают как при использовании четырехпроводной схемы включения (с отдельным источником питания), так и при двухпроводном включении.
Тактика работы извещателя по порогу срабатывания, скорости компенсации чувствительности, режиму синхронизации и значению тока выходной цепи задается с помощью «DIP-переключателя».
Юстировка
В извещателях ИП212-52 максимально облегчен процесс юстировки, для чего:
Рекомендации по выбору тактики работы извещателя
Выбор тактики работы извещателя производится с помощью DIP-переключателя, располагающегося в приемнике под съемной задней крышкой рядом с выходными колодками. Соответствие установленных режимов работы положению движков переключателя приведено в таблице.
№ движка | Режим работы извещателя | |
переключателя | Выключено | Включено (ON) |
1 | Штатный режим работы | Режим юстировки |
2 | Режим формирования выходных сигналов «Пожар» | Режим формирования выходных сигналов «Внимание» |
3 | Режим самосинхронизации (по лучу) | Режим принудительной синхронизации (по линии связи) |
4 | Режим быстрой компенсации чувствительности | Режим медленной компенсации чувствительности |
5 | Порог срабатывания 50% (при выключенном положения движка «6») | Порог срабатывания 37% (при выключенном положении движка «6») |
6 | Порог срабатывания 50% ( при выключенном положении движка «5») | Порог срабатывания 25% (при любом положении движка «5») |
Выбор режима формирования выходных сигналов «Пожар» или «Внимание» актуален только для двухпроводных схем включения. Для шлейфов, работающих в режиме с одноуровневым сигналом «Пожар», необходимо установить режим формирования извещателем выходных сигналов «Пожар», при котором ограничение тока потребления при срабатывании будет осуществляться на уровне 35 мА и приемно-контрольный прибор (типа ППК-2) будет фиксировать состояние «Пожар» по срабатыванию одного извещателя.
Для шлейфов, работающих в режиме с двухуровневым сигналом «Пожар» и требующих от извещателей сигнал срабатывания в виде скачка тока на 7,5 мА (например, ППК-2М), необходимо установить режим формирования извещателем выходных сигналов «Внимание», при этом срабатывание одного извещателя в шлейфе приведет к фиксации приемноконтрольным прибором предварительного сигнала «Пожар» («Пожар 1» или «Внимание»), а срабатывание двух извещателей – к фиксации основного сигнала «Пожар» («Пожар 2»).
Для работы в четырехпроводных схемах включения выбор режима формирования выходных сигналов («Пожар» или «Внимание») не принципиален (выходные оптореле работают одинаково в обоих режимах), но для уменьшения нагрузки по линии питания при срабатывании извещателя рекомендуется использовать режим формирования выходных сигналов «Внимание».
Выбор в пользу режима принудительной синхронизации почти всегда предпочтителен, так как в этом режиме извещатели обладают значительно более высокой устойчивостью к воздействию внешних помеховых оптических излучений, чем в режиме самосинхронизации. Режим самосинхронизации рекомендуется использовать в случаях, когда расстояние между приемником и передатчиком не более 50 м и если вблизи приемника в зоне диаграммы направленности отсутствуют мощные осветительные приборы, а прокладка линии связи между приемником и передатчиком затруднена.
При двухпроводном включении извещателей режим принудительной синхронизации позволяет снизить общий ток потребления, так как при питании передатчика по линии связи от приемника ток потребления всего извещателя в режиме «Норма» будет не более 2,5 мА, а при раздельном питании приемника и передатчика – 3,5 мА.
Выбор режима быстрой компенсации чувствительности рекомендуется делать при применении извещателей в неотапливаемых помещениях, где возможно достаточно быстрые изменения температуры воздуха (например, зимой при смене времени суток) и которые могут повлиять на стабильность параметров оптического луча (например, из-за незначительных изменений положения приемника и передатчика или из-за временного ухудшения условий прохождения оптического луча через контролируемую среду). В остальных случаях рекомендуется выбирать режим медленной компенсации чувствительности.
Выбор порога срабатывания должен определяться в зависимости от имеющихся тактических задач по защите помещения (обеспечение как можно более раннего обнаружения очага пожара или максимальная устойчивость к возможным помеховым воздействиям на оптический луч) и в зависимости от расстояния между приемником и передатчиком. Для защищаемых помещений с нормальными (средними) условиями по применению линейных извещателей рекомендуется устанавливать порог срабатывания:
Характеристики:
Параметр | Значение |
Порог срабатывания извещателя соответствует одному из трех возможных для установки значений | 1,25 дБ (25%), 2 дБ (37%) и 3 дБ (50%) |
Расстояние между приемником и передатчиком | от 8 до 100 м |
Максимальная ширина защищаемого одним извещателем пространства | не более 9 м |
Площадь помещения, защищаемая одним извещателем | не более 900 м2 |
Напряжение питания извещателя (приемника и передатчика) | от 10 до 30 В |
Ток, потребляемый извещателем в режиме «Норма» (при питании передатчика от приемника по линии связи) | не более 2,5 мА |
Ток, потребляемый приемником в режиме «Норма» (при питании передатчика от отдельного источника) | не более 2,5 мА |
Ток, потребляемый передатчиком при питании от отдельного источника (в любом режиме работы) | не более 1 мА |
Ток, потребляемый приемником в режимах: | |
- формирования выходного сигнала «Внимание» | не более 11 мА |
- формирования выходного сигнала «Пожар» | не более 35 мА |
- формирования выходного сигнала «Неисправность» | не более 11 мА |
Величина скачка тока при формировании сигнала «Внимание» | 7,5 +/- 0,75 мА |
Ток утечки при питании напряжением обратной полярности | не более 2 мкА |
Длительность перерывов или переполюсовок напряжения питания, не влияющая на нормальную работоспособность | не более 100 мс |
Минимально-допустимая скважность перерывов питания | 4 |
Длительность отключения питания для сброса | не менее 2 с |
Инерционность срабатывания извещателя: | |
типовая | 5 с |
максимальная | 10 с |
Инерционность фиксации извещения «Неисправность» в режимах: | |
«Неисправность - память», «Неисправность - допуска» | от 3 до 5 с |
«Неисправность - луч» | от 15 до 25 с |
«Неисправность - синхронизация», «Неисправность - сбой» | от 40 до 70 с |
«Неисправность - превышение», «Неисправность - снижение» | от 40 до 70 с |
Величина сопротивления замкнутых контактов оптореле: | |
типовая | 15 Ом |
максимальная | 25 Ом |
Величина сопротивления разомкнутых контактов оптореле | не менее 500 кОм |
Величина сопротивления изоляции выходных опторелейных цепей от цепей питания извещателя | не менее 500 кОм |
Ток, коммутируемый опторелейными выходами | не более 100 мА |
Напряжение, коммутируемое опторелейными выходами | не более 100 В |
Предельное значение компенсации чувствительности | 3 дБ (50%) |
Скорость изменения оптической плотности среды, при которой фиксируется извещение «Пожар» или «Внимание»: | |
в режиме быстрой компенсации | 1 %/мин |
в режиме медленной компенсации | 0,2 %/мин |
Величина сопротивления проводов линии связи | не более 220 Ом |
Величина емкости проводов линии связи | не более 15000 пФ |
Габаритные размеры приемника и передатчика в отдельности: | |
без юстировочного устройства | не более 140x135x70 мм |
с юстировочным устройством | не более 185x150x140 мм |
Масса приемника и передатчика в отдельности: | |
без юстировочного устройства | не более 0,4 кг |
с юстировочным устройством | не более 0,6 кг |
Габаритные размеры устройств выносных УВ-ПРМ и УВ-ПРД | не более 55x55x21 мм |
Масса УВ-ПРМ и УВ-ПРД в отдельности | не более 0,04 кг |
Диапазон рабочих температур | от - 30 до + 55 оС |
Максимально-допустимая относительная влажность | 98% |
Максимально допустимая частота вибрации | 55 Гц |
Максимально-допустимая освещенность в месте установки | 12000 лк |
Степень жесткости по устойчивости к воздействию ЭМП | четвертая |
Степень защиты оболочки по ГОСТ 14254 | IP 40 |
Комплектность:
Наименование | Кол-во |
Извещатель пожарный линейный ИП212-52 (ИПДЛ-52) в составе: Приемник Передатчик | 1 1 |
Комплект принадлежностей: | |
Кронштейн настенный Кронштейн потолочный Держатель Болт 5Х16 ГОСТ 7805-70 Болт 5Х30 ГОСТ 7805-70 Шайба 5.10.016 ГОСТ 10450-78 Аттенюатор контрольный (№1 и №2) | 2 2 (см. примечание) 2 8 4 12 2 |
Комплект монтажных частей: | |
Шуруп 4Х30 DIN 7996 Дюбель 6Х30 | 8 8 |
Руководство по эксплуатации | 1 |
