HE03 Комплект (передатчик + приёмник) для передачи HDMI по одному кабелю витой пары

Комплект (передатчик + приёмник) для передачи HDMI по одному кабелю витой пары на расстояние до 120м(CAT5e) (до 180м(CAT6)). Расстояние передачи можно увеличить при помощи удлинителя SR01 (на 120м каждый, без ограничения по количеству). Разрешение до 1080p/60Гц/32бит. Поддерживает HDMI v1.3b с 3D и HDCP. Передатчик: Вх. - HDMI(A)/Роз.2,5х5мм(DC5V). Вых. - RJ45/HDMI(A). Приёмник: Вх. - RJ45. Вых. - HDMI(A). В комплекте БП DC5V(2А) - 2шт. Размеры передатчика: 67x170x27мм; приёмника: 67x130x27мм. Рабочая температура -40…+55град. С.

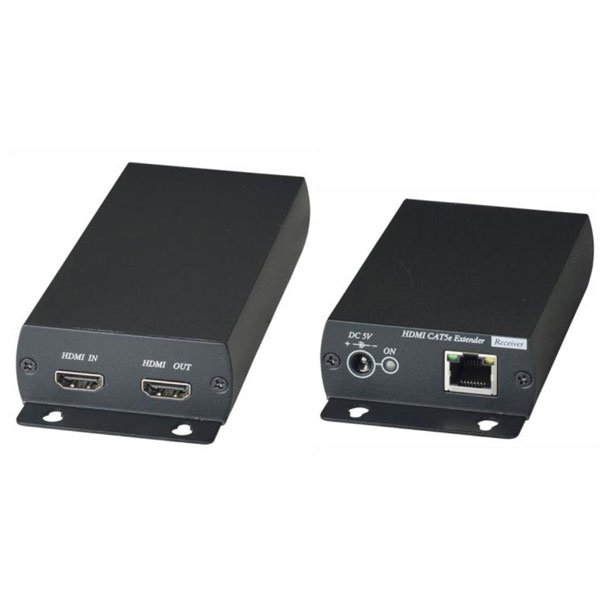

Комплект HE03 состоит из передатчика HE03T и приемника HE03R. Используется для передачи HDMI 1.3b по одном кабелю витой пары на расстояние до 120м (Cat 5e) и до 180м (Cat 6).
Это расстояние может быть увеличено еще на 120м с помощью удлинителя SR01 без ограничения по количеству.
Максимальное разрешение передаваемого видеосигнала HDMI составляет 1920х1080 / 60Гц / 32 бит. Кроме того, комплект поддерживает HDCP, 3D и передачу звука в формате LPCM 7.1 192 кГц.
Комплект HE03 с успехом может быть использован в проектах, где необходимо максимально просто организовать передачу видео формата HDMI на значительное расстояние.

Основные особенности HE03:

• Максимальное расстояние передачи HDMI - 120м (Cat 5e), 180 м (Cat 6);
• Возможно увеличение расстояния дополнительно на 120м совместно  с удлинителем SR01, без ограничения по количеству;
• Максимальное разрешение передаваемого HDMI сигнала – 1920х1080 / 60Гц / 32бит;
• Версия HDMI 1.3b;
• Аудио LPCM 7.1 192 кГц;
• Поддержка HDCP;
• Простота в подключении и эксплуатации.

Технические характеристики:

• Назначение:    Комплект (передатчик + приёмник) для передачи HDMI по одному кабелю витой пары
• Разрешение:    до 1080р
• Расстояние передачи:    до 120м(CAT5e) до 180м(CAT6)
• Передача RS232:    -
• Каскадное подключение:    -
• Подключение:    Передатчик: Вх. - HDMI(A), Роз.2,5х5мм(DC5V). Вых. - RJ45/HDMI(A). Приёмник: Вх. - RJ45 Вых. - HDMI(A)
• Питание:    DC 5 V (2А) х 2шт
• Рабочая температура:    -40...+55ºC
• Размер (ШхГхВ) (мм:    передатчик: 67x170x27 приёмник: 67x130x27

Схема подключения:
