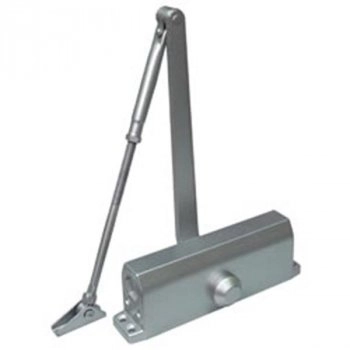

ST-DC036ВС-SL Доводчик двери c тягой

1 год гарантии

Производитель: Smartec
- Поделиться
- В избранное
- К сравнению
Код товара: 406-096

3812 просмотров

3 600 ₽

Розничная цена

В наличии

Склад МО, Домодедово: > 10 шт

Оставить отзыв

Цвет: Бронза / Серый / Белый

Описание
Характеристики
Доставка
Отзывы
Тех. консультация

Доводчик двери c тягой 60-120 кг, ширина двери: 950 — 1400 мм, двухскоростной, тормоз открывания, диапазон температур: -35 до +70 °С, габаритные размеры: 248х45х72 мм, цвет: СЕРЕБРЯННЫЙ.

Доводчик двери c тягой EN 3-6, 40 - 120 кг, 1400 мм, 2-х скор., тормоз открывания, SL - алюм

Цвет - серебро (алюминий)

Механические дверные устройства ST-DC002, ST-DC003 и ST-DC004 предназначены для контролируемого и плавного закрытия двери и обеспечения гарантированного срабатывания запирающих устройств. Эти доводчики для дверей имеют независимую регулировку начальной и конечной скорости закрывания и отличаются друг от друга усилием пружины (минимум 13/18/26 Нм). При необходимости, доводчики можно оборудовать тормозом открывания, блокиратором открытого положения и замедлителем закрытия двери. Они имеют силуминовый корпус, который обеспечивает их антикоррозионную стойкость, а усиленные тяги дверей повышают их механическую прочность.

Серия ST-DC002/003/004 – это классические реечные доводчики, которые помимо плавного закрытия дверей, уменьшают ударные нагрузки на дверные конструкции и продлевают срок эксплуатации запирающих устройств. Выбирая доводчики для дверей, необходимо учитывать вес и ширину створки. Так устройство ST-DC002 подходит для дверей шириной до 850 мм и массой до 40 кг, ST-DC003 способен закрывать створки шириной до 950 мм и массой до 60 кг, а ST-DC004 устанавливается на дверные конструкции шириной до 1100 мм и массой до 80 кг.

Принцип работы реечных доводчиков дверей

При открывании двери, усилие через складной рычаг передается на зубчатое колесо, которое посредством зубчатой рейки приводит в поступательное движение поршень. Он сжимает пружину, накапливающую энергию для последующего закрытия дверей. Внутреннее пространство устройства заполнено маслом, которое при сжатии пружины перетекает через отверстие в поршне в противоположном сжатию направлении. Когда доводчики для дверей возвращают створку в закрытое положение, масло перетекает обратно по возвратным каналам и обеспечивает конструкции движение. Для настройки скорости перетекания масла каналы снабжены клапанами, которые позволяют регулировать быстроту закрывания двери.

Возможность использования ST- DC для правых и левых дверей

Реечные доводчики ST-DC002, ST-DC003 и ST-DC004 могут быть установлены как на обычные легкие межкомнатные двери, так и на более тяжелые наружные, а также на двери специального назначения. Они не имеют в своей конструкции электромеханических или магнитных частей и могут работать со сплошными дверными полотнами, распашными, стеклянными и профильными. При этом, в отношении монтажа, доводчики для дверей Smartec универсальны и могут устанавливаться как на правые, так и на левые двери. Простая и надежная конструкция обеспечивает ST-DC002/003/004 наработку не менее 1 000 000 циклов открытия/закрытия.

Регулировка скорости закрывания

Для контроля над процессом закрывания дверной створки доводчики марки Smartec используют жидкостный (масляный) амортизатор с термокомпенсацией. При этом скорость перетекания масла и, следовательно, скорость закрытия створки регулируется с помощью двух клапанов. Причем доводчики дверей позволяют настроить эту скорость для разных фаз движения дверного полотна, а регулировка выполняется с помощью специальных винтов, вынесенных на корпуса устройств.

Соответствие ST-DC002 – 004 стандартам EN2/3/4

Европейский стандарт EN1154 разделяет доводчики на 7 классов (от EN1 до EN7), определяющих мощность момента вращения (Нм) двери заданной ширины и веса. При этом доводчики дверей 1 класса (EN1) устанавливают на легкие и узкие створки, а устройства 7 класса (EN7) – на широкие и тяжелые. Для обычных наружных и внутренних дверей используются, как правило, устройства 2-5 классов. Из линейки Smartec ST-DC002 соответствует стандарту EN2, ST-DC003 - стандарту EN3, а ST-DC004 – стандарту EN4.

Наличие опций замедления открытия-закрытия двери

При необходимости, можно заказать доводчики Smartec с дополнительными функциями - тормозом открытия или замедлителем закрытия двери. Тормоз открытия (BC – Back Check) активен в диапазоне углов открытия двери от 80° до 180° и предотвращает ее резкое открывание, например, при сильном ветре или сквозняке. Поэтому доводчики для дверей с тормозом открытия рекомендуется устанавливать на наружные дверные группы.

Замедлитель закрытия (DC – Delay Closing) снижает скорость закрытия створки на больших углах ее открытия (свыше 70°). Реечные доводчики с замедлителем закрытия устанавливаются, как правило, на внутренние двери, которые должны находиться в открытом положении дольше обычного. Кроме того, доводчики для дверей ST-DC002/003 могут иметь опцию «держать открыто» (“Hold Open”), благодаря которой дверное полотно удерживается в открытом положении под определенным углом.

Технические характеристики:

Параметры	Значение
Модель:	ST-DC001		ST-DC002		ST-DC003		ST-DC004		ST-DC036
Стандарт:	EN1		EN2		EN3		EN4		EN3 - EN6
Диапазон рабочих температур:	от -35 до +70 °С
Диапазон рабочей влажности:	5 % - 95 %
Габариты:	179x40x65 мм	186x45x67 мм		223x45x72 мм		248x45x72 мм		248x45x72 мм
Информация для заказа:	ST-DC***-SL: серебряный, ST-DC*-BR: коричневый, ST-DC*-WT: белый, ST-DC*-BK: черный, ST-DCD-: блокиратор открытого положения (только 002 и 003), ST-DCBC-: тормоз открывания (только 003, 004 и 036), ST-DC036BCDA-: тормоз открывания и задержка закрывания

Стандарт EN1154 на доводчики для дверей

Стандарт	Усилие закрывания, Нм ( min)	Ширина двери, мм ( max)	Вес двери, кг ( max)
EN2	13	850	40
EN3	18	950	60
EN4	26	1100	80
