КПСнг(А)-FRLS 1х2х0,75 огнестойкий кабель монтажный для ОПС и СОУЭ

Производитель: Кабели и провода
- Поделиться
- В избранное
- К сравнению
Код товара: 402-544

6587 просмотров

Подобрать аналоги

Описание
Характеристики
Документация
Тех. консультация

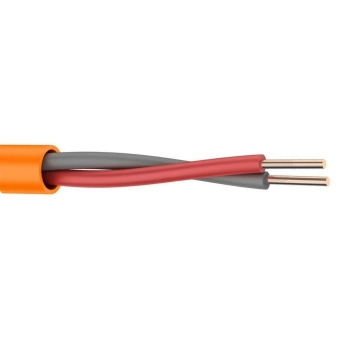

Кабель с низким показателем дымо.-газовыделения. Изоляция из огнестойкой керамообразующейся резины. Оболочка из поливинилхлоридного пластиката пониженной пожароопасности c низким дымо- и газовыделением, напряжение до 300В, цвет оранжевый. 1 пара парной скрутки медных однопроволочных жил диаметром 0,75 мм

Кабель с низким показателем дымо.-газовыделения с однопроволочными медными жилами.

Область использования

Кабели симметричные, парной скрутки, огнестойкие, предназначены для групповой стационарной прокладки в системах противопожарной защиты, в т.ч. системах пожарной сигнализации (ОПС), системах оповещения и управления эвакуацией (СОУЭ), системах автоматического пожаротушения (АУПТ), системах противодымной защиты, а также в других важных системах жизнеобеспечения, которые должны сохранять работоспособность в условиях пожара. Кабели КПСнг-FRLS обладают пониженным дымо- и газовыделением. Эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Могут использоваться на атомных станциях, в системах класса безопасности 2–4, вне гермозоны.

Конструкция

Пары с однопроволочными медными жилами сечением от 0,2 до 2,5 мм² с изоляцией из огнестойкой кремнийорганической резины в оболочке из ПВХ пластиката пониженной пожароопасности с низким дымо- и газовыделением. Оболочка оранжевого цвета. Производятся серийно в одно-, двухпарном исполнении, при заказе могут изготавливаться с числом пар до 40, в зависимости от сечения жил.

Электрические параметры
Номинальное сечение жил S, мм2	0,2	0,35	0,5	0,75	1,0	1,5	2,5
Диаметр жил d, мм	0,5	0,7	0,8	1	1,1	1,4	1,8
Электрическое сопротивление жилы постоянному току при температуре 20 °C, не более, Ом / км	96,0	63,0	37,4	25,5	18,8	12,6	8,0
Электрическое сопротивление изоляции жил при температуре 20 °C, не менее, МОм х км	100	100	100	100	100	100	100
Электрическая ёмкость пары, не более, нФ /км	55	60	65	70	75	80	85
Коэффициент затухания на частоте 1 кГц, не более, дБ / км	2,00	1,50	1,30	1,20	0,95	0,70	0,50
Рабочее напряжение, не более, В	300	300	300	300	300	300	300

Массогабаритные и эксплуатационные параметры
Маркоразмер	Диаметр жилы, d, мм	Наружный размер, Dн, не более, мм	Мин. радиус изгиба, мм	Расчетная масса 1 км, кг	Диапазон рабочих температур, °С	Срок службы, не менее лет
КПСнг(А)-FRLS 1х2х0,2	0,5	4,70	10 Х Dн допускается однократно 7 Х Dн	26,8	монтаж: –10 ÷ 50 эксплуат.: –40 ÷ 70	15
КПСнг(А)-FRLS 2х2х0,2	0,5	5,20х7,75		43,6
КПСнг(А)-FRLS 1х2х0,35	0,7	5,35		32,8
КПСнг(А)-FRLS 2х2х0,35	0,7	5,85х9,05		54,8
КПСнг(А)-FRLS 1х2х0,5	0,8	5,65		37,7
КПСнг(А)-FRLS 2х2х0,5	0,8	6,15х9,65		62,3
КПСнг(А)-FRLS 1х2х0,75	1	6,00		43,9
КПСнг(А)-FRLS 2х2х0,75	1	6,50х10,40		74,1
КПСнг(А)-FRLS 1х2х1,0	1,1	6,50		51,3
КПСнг(А)-FRLS 2х2х1,0	1,1	7,00х11,40		87,9
КПСнг(А)-FRLS 1х2х1,5	1,4	7,20		69,5
КПСнг(А)-FRLS 2х2х1,5	1,4	7,70х12,50		119,1
КПСнг(А)-FRLS 1х2х2,5	1,8	8,20		93,5
КПСнг(А)-FRLS 2х2х2,5	1,8	8,70х14,60		164,7
