ВС ВЕКТОР-АР описание структуры адресной охранно-пожарной радиоканальной системы

11 Июнь 2019

Адресная охранно-пожарная радиоканальная система ВС ВЕКТОР–АР позволяет организовать на объектах полноценную пожарную охрану, охрану от проникновения и оповещение с помощью беспроводных средств. Компоненты системы (приемно-контрольный адресный прибор и адресные радиоустройства — извещатели и оповещатели) обмениваются информацией по двухстороннему радиоканалу на частоте 433 МГц.

Отсутствие необходимости прокладывания кабельной сети значительно уменьшает расходы на монтаж системы, позволяет встроить охранную систему в существующий интерьер, оперативно развернуть, а затем, при необходимости, демонтировать оборудование.

Использование беспроводных технологий прибора «ВС-ПК ВЕКТОР» позволит Вам оперативно с малыми затратами развернуть современную систему безопасности чтобы:

создать на объекте качественную, полноценную пожарную сигнализацию и пожарное оповещение, соответствующие нормативным требованиям;
обеспечить охрану помещений от несанкционированного проникновения посторонних лиц;
реализовать преимущества радиоканальных систем охраны:
- быстрое развертывание системы;
- экономия на отсутствии проводного монтажа;
- обеспечение охраны в труднодоступных для проводных систем местах;
- отсутствие ущерба интерьерам помещений;

Особенность системы «ВС ВЕКТОР-АР» заключается в адресности каждого радиоустройства. При первичном программировании каждому устройству задается свой адрес. Это позволяет точно определить месторасположение извещателя при тревоге, пожаре или других нештатных ситуациях, и не терять время на поиск сработавшего извещателя.

Структурная схема

Система поддерживает работу до 64-х радиоканальных устройств (радиоканальных извещателей и оповещателей, тревожных и сигнальных кнопок), в их числе:

охранные извещатели ВС-СМК ВЕКТОР, ВС-ИК-021 ВЕКТОР, ВС-ИК-022 ВЕКТОР;
пожарные извещатели ВС-ИПР-031 ВЕКТОР, ИП212-220Р «ДИП-220Р ВЕКТОР», ИП101-17Р-A1R «ИП-17Р-А1R ВЕКТОР», ИП101-17Р-A3R «ИП-17Р-А3R ВЕКТОР»;
оповещатели (не более 16-и на прибор) ВОСХОД-Р-024, ТОН-Р-028, ВОСХОД-Р, ВОСХОД-Р 12В, ВОСХОД-Р-01, ВОСХОД-Р-02, ВОСХОД-Р-03,ВОСХОД-РС1, ВОСХОД-РС1-01, ВОСХОД-РС1-02, ВОСХОД-РС1-03, ВОСХОД-РС1 12В;
универсальное устройство передачи извещений адресное радиоканальное «ВС-ПИ ВЕКТОР»;
радиоканальная тревожная кнопка носимая (брелок) «ВС-ТК ВЕКТОР», радиоканальная тревожная кнопка стационарная «ВС-ТКС ВЕКТОР»;
радиоканальная сигнальная кнопка носимая (брелок) «ВС-СК ВЕКТОР», радиоканальная сигнальная кнопка стационарная «ВС-СКС ВЕКТОР».

Управление зонами охраны прибора – постановка на охрану, снятие с охраны, или перепостановка радиоканальных извещателей, закрепленных за зонами, выполняется с помощью радиоканальных брелков управления «Б-4 Р», радиоканальных кодонаборных панелей «ПОРТАЛ-Р» и ключей ТМ, приписанных к соответствующим зонам.

Общее количество брелков управления, паролей кодонаборных панелей и ключей ТМ, приписанных к зонам прибора, а также кнопок управления радиоканальных «ВС-РК ВЕКТОР» - до 80.

Основные особенности:

Использование адресных радиоканальных пожарных и охранных извещателей и оповещателей.
Надежная двухсторонняя связь с радиоканальными извещателями, оповещателями, брелками (радиоканальные устройств) по двум независимым каналам приема – передачи.
Высокая помехозащищенность радиоканала с возможность выбора рабочих частот из 16 частотных литер.
Большая дальность передачи данных по радиоканалу между прибором и радиоканальными устройствами. Обмен обеспечивается на расстоянии до 600 метров на открытой местности.
Шифрованная передача радио сообщений.
Быстрая настойка прибора для работы. Простой и удобный интерфейс прибора.
Возможность включения в одну зону охраны охранных и пожарных извещателей.
Возможность объединения зон охраны в разделы.
Управление зонами и разделами с помощью радиоканальных брелков и ключей ТМ.
Через устройство передачи извещений «ВС-ПИ ВЕКТОР» к прибору можно подключать приборы и датчики других производителей, имеющие выход типа “сухой контакт».
Прибор ведет и сохраняет в электронной памяти журнал событий, который доступен при подключении прибора к компьютеру через USB интерфейс.

Программное обеспечение «Терминал Вектор»

Все, что вам понадобится для настройки системы «ВС ВЕКТОР-АР», это компьютер и программное обеспечение Терминал Вектор.

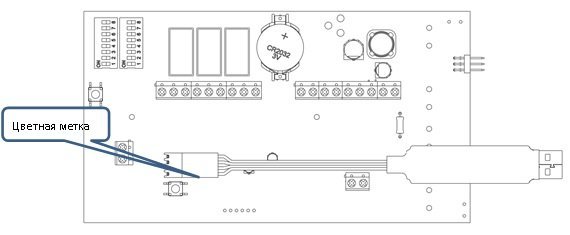

Так как все действия, осуществляемые программой, основаны на получении данных от ПРИБОРА, то, в качестве первого шага, необходимо подключить ПРИБОР к ПК. Для этого к ПРИБОРУ подключается адаптер ВС-USB, а затем, с помощью этого адаптера, ПРИБОР подключается к порту USB ПК.

Программа позволяет прочесть весь журнал событий прибора или его часть. Выбрав режим «мониторинга», можно оперативно отслеживать поступление новых событий. Есть возможность получить версию прошивки прибора, текущей даты, а также изменить дату/время прибора. Полученные результаты можно сохранить в файлы.

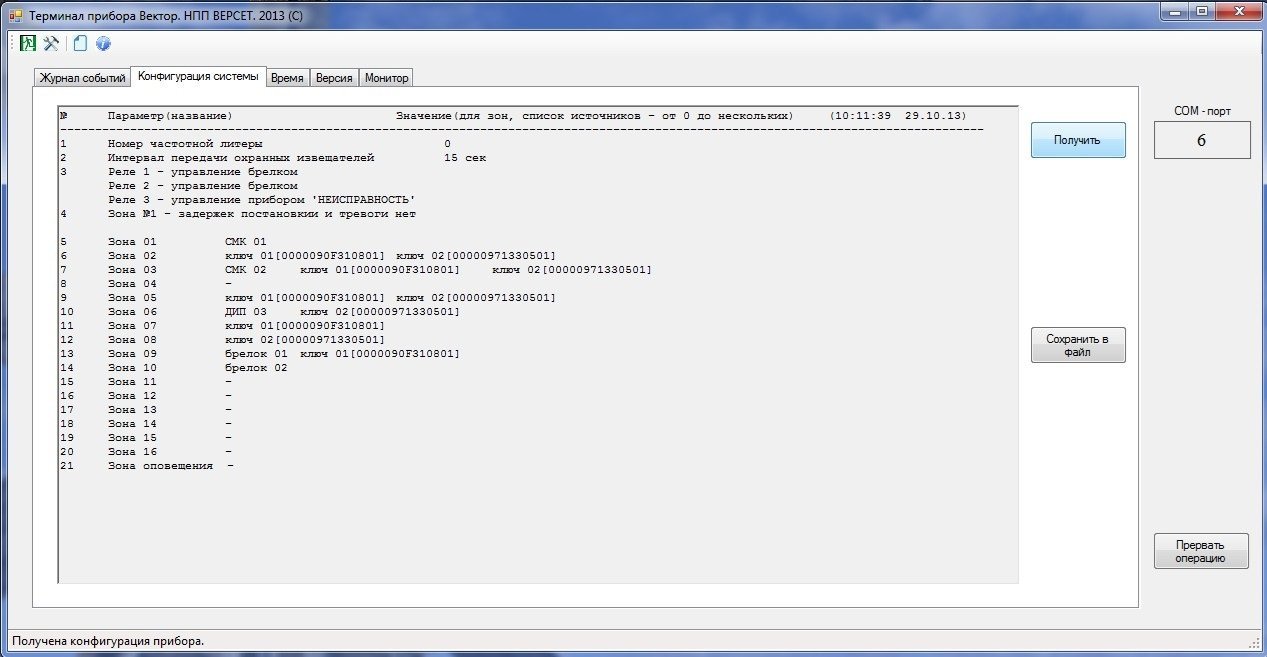

Вкладка «конфигурация системы» показывает текущие конфигурационные данные прибора и их расшифровку. Для каждой из зон прибора показывается закрепленные за ней извещатели, ключи и брелки управления с номерами, которые им присвоены прибором при закреплении. Для ключей показывается из идентификационный номер. Идентификационный номер ключей показывают приборы с версией прошивки V2_40 и старше.

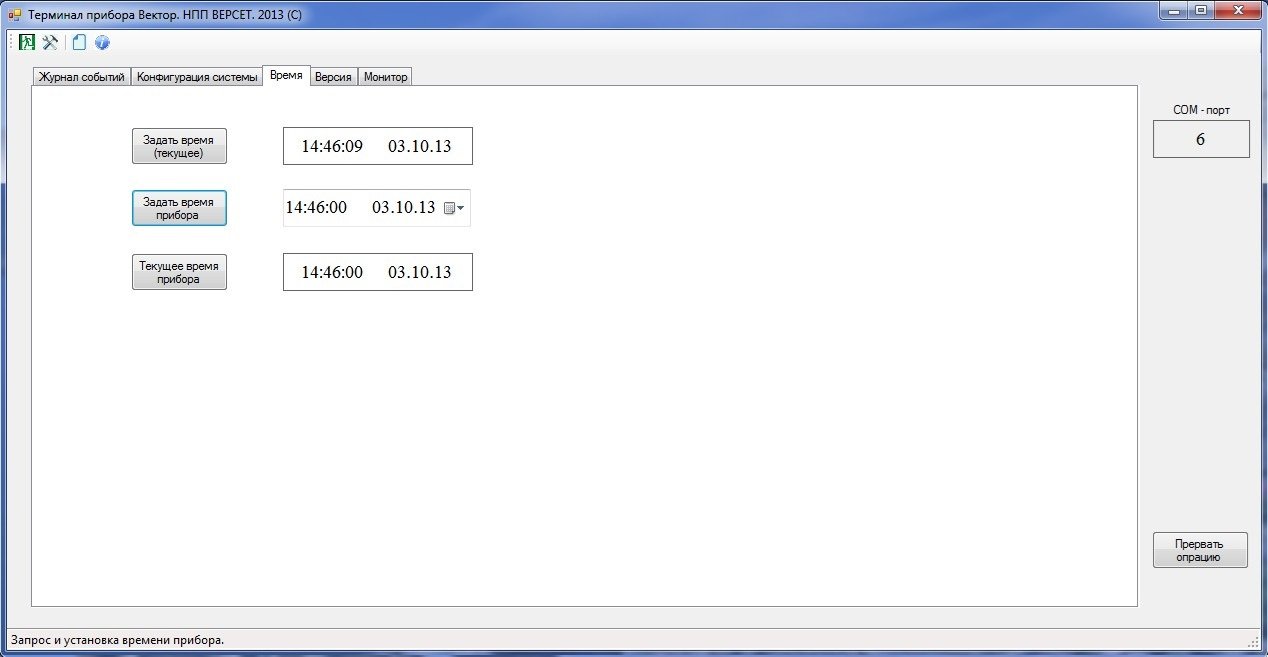

Вкладка «Время» показывает установленные в приборе дату и время. Также возможно их изменить на текущие (компьютерные значения). А можно задать дату и время самому. При задании нового времени прибора, каждый раз обновляется значение в окне «Текущее время прибора», что подтверждает успешность установки нового времени.

При открытии вкладки «Монитор», автоматически включается мониторинг событий прибора. Этот режим позволяет отслеживать события в режиме «on-line». Как только событие наступило и попало в журнал событий прибора, оно выводится на экран. Окно можно очистить от событий нажав «Очистить окно». Для выключения мониторинга нужно нажать соответствующую кнопку. Назначение кнопок «Сохранить в файл», аналогично кнопки вкладки «Журнал событий».

Сохранить содержимое окон, «Журнал событий», «Конфигурация системы», «Монитор» можно по другому, нажав в меню пиктограмму «Сохранить в файл содержимое окна».

Охранные радиоканальные датчики

Извещатель охранный оптико-электронный инфракрасный пассивный адресный радиоканальный ВС-ИК-021 ВЕКТОР

Радиоканальный извещатель «ВС-ИК-021 ВЕКТОР» предназначен для обнаружения проникновения посторонних лиц в охраняемое помещение, формирования и передачи извещения о проникновении в прибор. Извещатель реагирует на инфракрасное (тепловое) излучение человека.

В извещателе применены специальные технические решения для фильтрации ложных срабатываний от других источников теплового излучения.

Основные особенности:

Компактный корпус. Комплектуется кронштейном, обеспечивающим настенное и потолочное крепление.
Две зоны обнаружения: фронтальная и нижняя.
Чувствительность извещателя регулируется переключателем.
Питание от встроенных батарей – основной и резервной. Длительность работы извещателя от основной батареи составляет не менее 36 месяцев, от резервной батареи – не менее 2 месяцев.
Извещения передаются по защищенному радиоканалу.
Световая индикация качества связи, состояния батарей: разряд, необходимость замены.

Извещатель охранный магнито-контактный адресный радиоканальный ВС-СМК ВЕКТОР

Радиоканальный извещатель «ВС-СМК ВЕКТОР» предназначен для обнаружения проникновения посторонних лиц в охраняемое помещение, формирования и передачи извещения о проникновении в прибор.

Извещатель обеспечивает контроль вскрытия дверей, окон, люков, лазов, витрин и других подвижных конструкций.

Особенности

Извещатель имеет две зоны обнаружения (на выбор) и датчик вскрытия корпуса (тампер).Первая зона обнаружения – это встроенный магниточувствительный элемент. Вторая зона обнаружения – это шлейф охранной сигнализации. В него могут быть включены внешние магнито-контактные охранные извещатели и выходные контакты любых устройств, выдающих сигнал тревоги, работающие на замыкание или размыкание.
Питание от встроенных основной и резервной батарей. Длительность работы извещателя от основной батареи составляет не менее 36 месяцев, от резервной батареи – не менее 2 месяцев.
Извещения передаются по защищенному радиоканалу.
Световая индикация качества связи, состояния батарей: разряд, необходимость замены.

Пожарные датчики

Извещатель пожарный дымовой оптико-электронный точечный адресно-аналоговый радиоканальный ИП212-220Р «ДИП-220Р ВЕКТОР»

Радиоканальный извещатель ДИП-220Р ВЕКТОР предназначен для обнаружения задымления в помещении и передачи сигнала об этом в прибор по радиоканалу.

Особенности

Извещатель обеспечивает обнаружение фактора пожара – наличия продуктов горения (дыма) в охраняемом помещении – путем измерения значения удельной оптической плотности среды и передает измеренное значения в прибор по радиоканалу.
Извещатель формирует извещения о разряде основной батареи, о разряде / отсутствии резервной батареи, о разряде обеих батарей и передает эти извещения в прибор.
Извещатель имеет кнопку для имитации срабатывания.
Питание от встроенных батарей – основной и резервной. Длительность работы извещателя от основной батареи составляет не менее 36 месяцев, от резервной батареи – не менее 2 месяцев.
Процедура проверки качества связи с прибором.
Извещения передаются по защищенному радиоканалу на двух частотах.
Световая индикация качества связи, состояния батарей: разряд, необходимость замены.

Извещатель пожарный ручной адресный радиоканальный ВС-ИПР ВЕКТОР

Радиоканальный извещатель «ВС-ИПР ВЕКТОР» предназначен для ручного (нажатием кнопки) формирования сигнала «ПОЖАР» и передачи этого сигнала в прибор по радиоканалу.

Особенности

Извещатель срабатывает при нажатии на кнопку с усилием не менее 1,5 кг. После снятия усилия извещатель остается во включенном состоянии.
Для возврата кнопки в исходное положение применяется ключ, входящий в комплект поставки.
Кнопка находится под защитной крышкой, которая может быть опломбирована.
Питание от встроенных батарей – основной и резервной. Длительность работы извещателя от основной батареи составляет не менее 36 месяцев, от резервной батареи – не менее 2 месяцев.
Извещения передаются по защищенному радиоканалу.
Световая индикация качества связи, состояния батарей: разряд, необходимость замены.

Оповещение

Оповещатель световой адресный радиоканальный со звуковым сигнализатором ВОСХОД-Р-024

Радиоканальный оповещатель «ВОСХОД-Р-024» предназначен для оповещения людей о тревоге или пожаре на объекте. Оповещатель мигающим красным светом и звуком сирены информирует окружающих о произошедшем тревожном событии.

Особенности

Устройство обладает возможностью отключения звукового сигнала тревожного или пожарного оповещения.
Оповещатель питается от встроенных автономных источников питания – основной и резервной батарей. Длительность работы оповещателя от основной батареи составляет не менее 36 месяцев, а от резервной батареи – не менее 2 месяцев.
Обмен данными с прибором производится по защищенному радиоканалу на двух частотах.
Процедура проверки качества связи с прибором.
Световая индикация качества связи, состояния батарей: разряд, необходимость замены.

Оповещатель пожарный речевой адресный радиоканальный ТОН-Р-028

Радиоканальный оповещатель «ТОН-Р-028» предназначен для оповещения о тревоге или пожаре находящихся на объекте людей. Оповещатель воспроизводит речевые и звуковые сообщения, информируя окружающих о произошедшем событии.

Особенности

Оповещатель воспроизводит три варианта сообщений, содержащихся в его памяти:
- речевое сообщение о пожаре: «Внимание, пожарная тревога! Всем срочно покинуть здание»,
- тревожный звук сирены,
- речевое тестовое сообщение: «Проверка системы речевого пожарного оповещения».
Оповещатель позволяет пользователю записывать в память оповещателя с помощью карты памяти формата microSD и воспроизводить собственные звуковые сообщения.
Оповещатель питается от встроенных автономных источников питания – основной и резервной батарей. Длительность работы оповещателя от основной батареи составляет не менее 36 месяцев, а от резервной батареи – не менее 2 месяцев.
Процедура проверки качества связи с прибором.
Обмен данными с прибором производится по защищенному радиоканалу на двух частотах.
Световая индикация качества связи, состояния батарей: разряд, необходимость замены.

Оповещатели пожарные световые адресные радиоканальные ВОСХОД-Р (-01, -02, -03) и «ВОСХОД-Р 12В»

Радиоканальные оповещатели «ВОСХОД-Р» и «ВОСХОД-Р 12В» предназначены для оповещения о пожарной тревоге на объекте.

При пожаре оповещатель подсвечивает табло с надписью или указателем (в зависимости от исполнения) мигающим белым светом, информируя окружающих о произошедшем возгорании и необходимости покинуть помещение.

Особенности

ВОСХОД-Р (-01, -02, -03): питание от основной и резервной батарей. Длительность работы оповещателя от основной батареи составляет не менее 36 месяцев, от резервной батареи – не менее 2 месяцев.
ВОСХОД-Р 12В: питание от внешнего резервированного источника питания 12В.
Обмен данными с прибором производится по защищенному радиоканалу на двух частотах.
Процедура проверки качества связи с прибором.
Световая индикация качества связи, состояния батарей: разряд, необходимость замены.

Оповещатели пожарные световые адресные радиоканальные ВОСХОД-РС1 (-01, -02, -03) и «ВОСХОД-РС1 12В»

Радиоканальные оповещатели «ВОСХОД-РС1» и «ВОСХОД-РС1 12В» предназначены для оповещения о пожарной тревоге на объекте.

Дополнительно оповещатель сигнализирует о пожарной тревоге с помощью сирены.

Особенности

ВОСХОД-РС1 (-01, -02, -03): питание от основной и резервной батарей. Длительность работы оповещателя от основной батареи составляет не менее 36 месяцев, от резервной батареи – не менее 2 месяцев.
ВОСХОД-РС1 12В: питание от внешнего резервированного источника питания 12В.
Обмен данными с прибором производится по защищенному радиоканалу на двух частотах.
Процедура проверки качества связи с прибором.
Световая индикация качества связи, состояния батарей: разряд, необходимость замены.

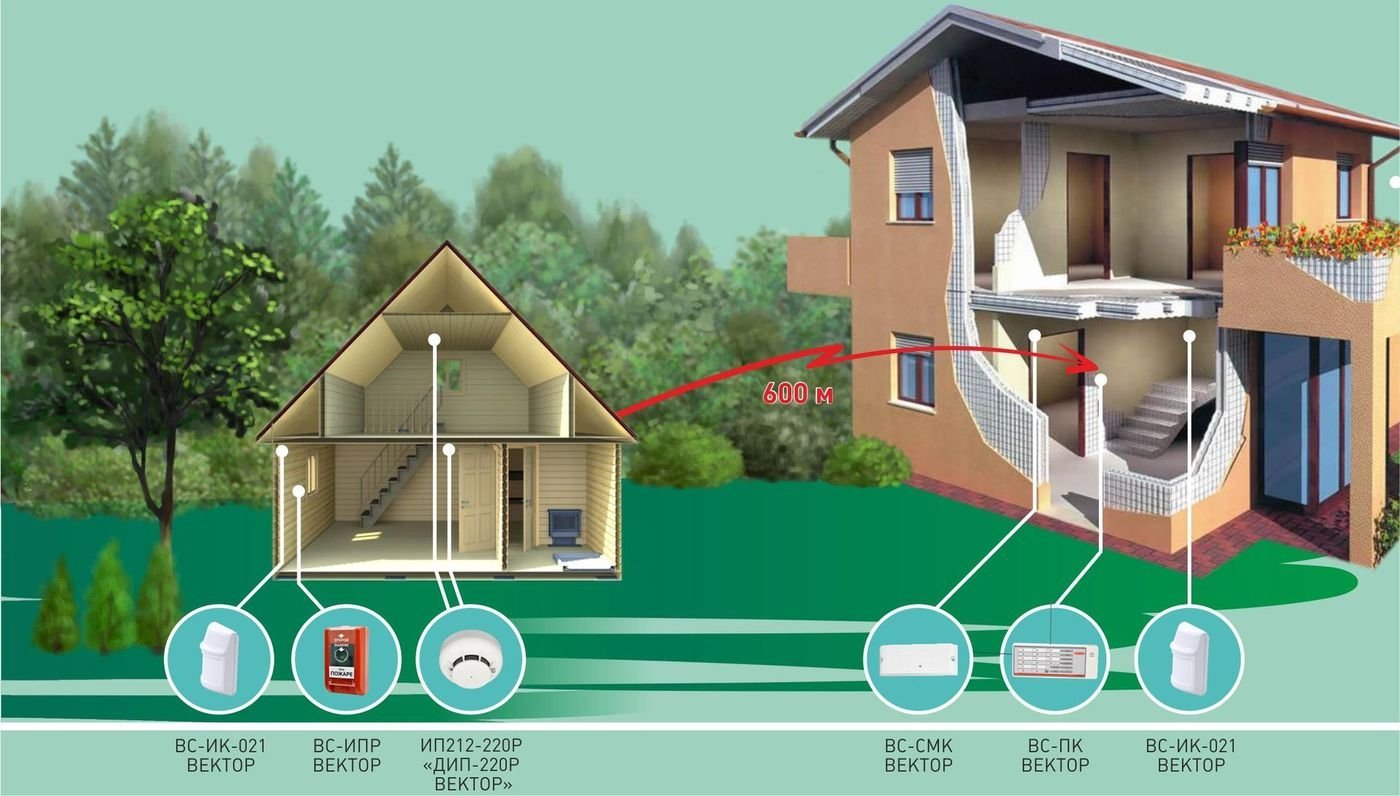

Дальность работы радиоканала в системе — до 600м
