Тестирование проведено и предоставлено независимой тестовой лабораторией CCTVLAB
В реалиях современного рынка безопасности необходимым требованием становится обеспечение видеонаблюдения на любом предприятии, будь то маленький магазин или огромный завод. Но зачастую требования к желаемым устройствам в этих случаях сильно разнятся. Среди профессионального видеонаблюдения встречаются задачи, которые можно решить только с применением уличных PTZ-камер с ИК-подсветкой, тепловизоров, взрывозащищенных и антивандальных камер, да и просто мультимегапиксельных моделей. А для обеспечения "бытового" видеонаблюдения, например в мелком кафе, квартире или магазине, вполне достаточно самых простых мегапиксельных камер со встроенным микрофоном. Сейчас в данной нише находятся как аналоговые, так и цифровые IP-камеры, но оба этих решения требуют настройки видеорегистраторов, серверов. Все более распространенным и удобным в использовании становится облачное видеонаблюдение, или иначе VSaaS.
В видеонаблюдении облачные технологии позволяют пользователю переложить все задачи обслуживания процесса приема/передачи информации на плечи представителя облачного сервиса. Такие устройства предполагают отсутствие проблем с установкой у пользователя. Клиенту требуется лишь подключить камеру к сети питания и сети Интернет, а потом пройти несложную онлайн-регистрацию. После этого доступ к архиву и трансляции с камеры становятся доступными откуда угодно (к примеру, во время отпуска), а данные будут храниться у облачного провайдера, тем самым решая проблему настройки серверов на стороне клиента.
Инсталлятору подобные камеры тоже могут быть интересны простотой настройки интерфейса и обучения пользователя работе с ним. В нашем тесте, чтобы еще больше подчеркнуть простоту и бюджетность облачных камер, мы решили тестировать камеры в Cube-исполнении.
Не стоит считать, что компактные камеры обладают худшими возможностями. На рынке представлены модели со встроенной ИК-подсветкой, датчиками движения, динамиками и другим функционалом. Преимуществом Cube-камер является их легкий крепеж на стену и потолок, имеется кронштейн для простой установки на горизонтальную поверхность (стол, шкаф и т.д.). На рынке представлены и модели с магнитным креплением к металлическим поверхностям. Для клиента также важно, что подобные камеры практически всегда укомплектованы встроенным микрофоном, в отличие от тех же Bullet- и Dome-камер. Помимо этого, Cube-камеры часто выбирают из-за их дизайна, что, как ни странно, оказывается довольно важным аспектом при выборе камеры видеонаблюдения в офис или тем более квартиру.
Лаборатория CCTVlab решила проверить, насколько хорошо бюджетные облачные камеры справляются со своими базовыми обязанностями.

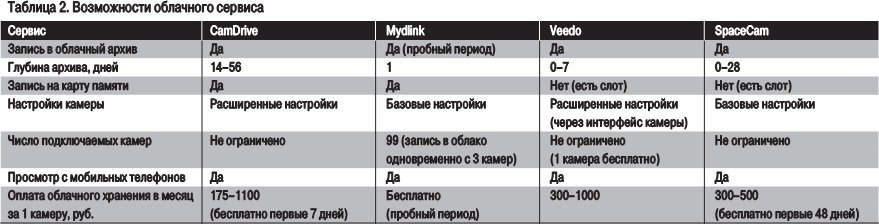

Сейчас доступно множество облачных сервисов, поддерживающих камеры видеонаблюдения любого производителя. Мы же решили повторить путь простого покупателя – рассмотреть камеры, в которые производитель сам заложил поддержку облачного сервиса и которые не требуют от потребителя дополнительного поиска и скачивания ПО после покупки. Испытывать будем те характеристики, которые являются основными для подобных бюджетных моделей: угол обзора камеры, ее разрешение и битрейт, а также работу встроенного микрофона. Если с первыми тремя пунктами все просто, то качество звука в камере мы решили оценить по ее возможности выделять человеческую речь на фоне техногенного шума, что часто наблюдается, например, в офисе.
Таким образом, критерии, которые мы ожидали увидеть от камер, следующие:

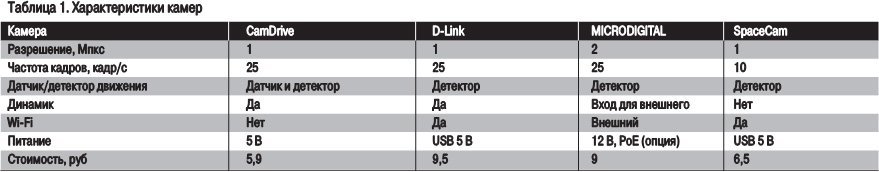

Что нам предоставили на тест:
1. Угол обзора камер измеряется по стандартной методике, по тестовым мирам.
2. Разрешение камер измеряется по специальной тестовой таблице при освещенности 500 лк ("день" на графиках) и при освещенности менее 1 лк, при работе от встроенной ИК-подсветки ("ночь" на графиках). Для камеры с сенсором 2 Мпкс проводились измерения разрешения для 1 Мпкс и 2 Мпкс ("2 Мпкс" на графиках).
3. Битрейт камер измеряется при тех же условиях, что и в предыдущем пункте. Для камер, позволяющих управлять битрейтом напрямую, дополнительно проводилось ручное уменьшение величины потока так, чтобы разрешение камеры при этом не отличалось от своего максимального значения ("снижение битрейта" на графиках).
4. Границу различимости голоса относительно уровня шума измеряли в специальной тестовой комнате. Громкость записанной речи соответствовала уровню шума в помещении, и слова были четко различимы во всех камерах. Далее для каждой камеры определялся порог, когда речь становилась неразборчивой.
Занимает лидирующую позицию по величине предельного потока (569 Кбит/с при дневной и ночной съемке), при этом базовое значение потока находится в числе лидеров (1009 и 1011 Кбит/с день и ночь соответственно). Входит в число лидеров по величине горизонтального разрешения (день – 1140 и ночь – 1122 линии) и его стабильности (различие между дневной и ночной съемкой – 2%). Входит в число лидеров по величине фактического угла обзора – 92 град., значение, самое близкое к указанному в ТТХ среди всех камер (различие составляет 2%). Камера оснащена самым чувствительным микрофоном, позволяющим различать речь на уровне шума при ослаблении до -14 дБ.

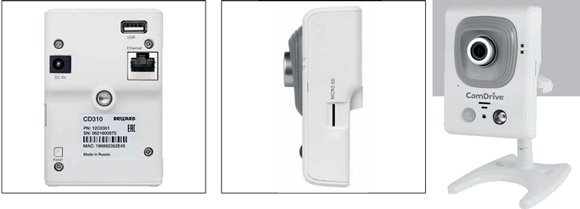

В своей камере производитель заявляет использование 1 Мпкс КМОП-сенсора со скоростью записи до 25 кадр/с при любом разрешении.
Заявленная акустическая дальность встроенного микрофона составляет 10 м. В камере также есть динамик для обеспечения двусторонней связи. Заявлена поддержка мобильных устройств Android и iOS. В подсветке камеры использованы ИК-светодиоды с заявленной дальностью до 8 м. Производитель подчеркивает, что встроенный PIR-датчик позволяет добиться гарантированного срабатывания в случае обнаружения движения человека перед камерой в полной темноте (меньше ложных срабатываний). После детекции заявлена отправка сообщения пользователю по СМС или на e-mail.
В камере используется облачный сервис Cam-Drive, который, по словам производителя, позволяет удаленно наблюдать за происходящим в реальном времени с одной или нескольких камер, а также просматривать и управлять настройками видеоархива, используя как мобильное приложение, так и Web-браузер. В личном кабинете CamDrive можно самостоятельно выбрать размер и положение зоны детекции, а также задать порог срабатывания детектора. По словам производителя, серверы промышленного стандарта обеспечены бесперебойной работой 24 часа в сутки. Дублирование архива на нескольких носителях должно исключать случайную утерю данных. Отмечается круглосуточный мониторинг работы сервиса CamDrive, что должно позволять своевременно устранять любые возникающие проблемы. Производитель предлагает клиентам бесплатную первую неделю использования архива для записи видео.
Имеет самый большой угол обзора в тесте – 197 град. Показывает наилучшее разрешение при съемке при 500 лк среди других 1 Мпкс камер – 1199 линий, разрешение ночью находится среди лидеров – 1062 линии. При этом камера имеет наименьший базовый битрейт при дневной съемке – 948 Кбит/с и такое же значение при освещении от встроенной подсветки. Оснащена микрофоном с порогом чувствительности -12 дБ, что является вторым после лидера значением в тесте.

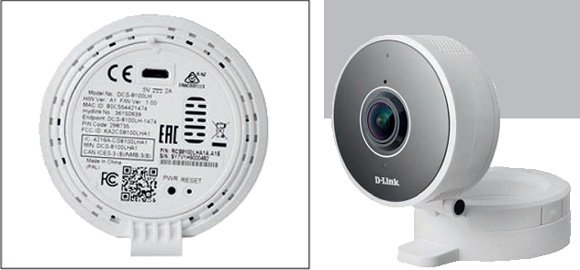

По словам производителя, компактная беспроводная сетевая камера предназначена для обеспечения круглосуточного видеонаблюдения благодаря инфракрасной подсветке, с заявленной дальностью до 5 м. Отмечается, что широкоугольный объектив с углом обзора 180 град. позволяет вести съемку целой комнаты с помощью одной камеры. Встроенный микрофон и динамик обеспечивают функцию двусторонней аудиосвязи. Производитель подчеркивает, что камера спроектирована для удобной установки в любом необходимом месте. Уникальный дизайн устройства с возможностью вращения и наклона, по его словам, позволяет быстро настроить необходимый угол обзора, благодаря чему модель можно устанавливать на горизонтальных, вертикальных и потолочных поверхностях. Отмечается, что возможность беспроводного подключения позволяет установить устройство без необходимости прокладки Ethernet-кабеля.
Установка и настройка производится с помощью мобильного устройства с поддержкой Bluetooth 4.0 и бесплатного приложения Mydlink и, как подчеркивает производитель, не представляет сложности. При срабатывании функции обнаружения движения или звука должна автоматически начинаться запись, а на мобильное устройство пользователя отправляться уведомление. Камера поддерживает сервис Mydlink, который, по словам производителя, позволяет получить доступ, настроить камеру и начать запись видео на встроенную карту памяти удаленно, вне зависимости от местонахождения. Производитель также отмечает, что в новом мобильном приложении Mydlink уже реализованы запись событий в облако (пока доступен пробный период до конца года), просмотр архива с облака, сохранение записей на смартфон, расписания для различных правил, автоматизация.
Благодаря 2 Мпкс сенсору имеет самое большое разрешение в тесте, при съемке как на разрешении 2 Мпкс (1390 линий день, 1130 линий ночь), так и при съемке на разрешении 1 Мпкс (1220 линий день, 1130 линий ночь). Значение потока при этом составляет 2190 и 2250 Кбит/с при 2 Мпкс и 1200 и 1163 Кбит/с при 1 Мпкс, днем и ночью соответственно. Имеет угол обзора 84 град. С точки зрения звука камера, обладающая микрофоном, позволяющим различить речь на -12 дБ, входит в число лидеров.

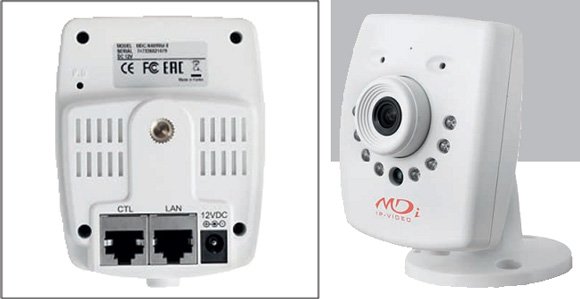

Производитель описывает свою модель как миниатюрную IP-камеру для помещений. В камере, единственной среди тестируемых, заявлен 2 Мпкс сенсор 1/2.9" Progressive SONY CMOS. Модель обеспечивает трансляцию видео с максимальным разрешением 1920x1080 пкс, со скоростью 25 кадр/с. Устройство оснащено фиксированным объективом 3,6 мм. Для организации полноценной системы безопасности в модели присутствуют входной и выходной контакты тревоги. В камере также есть микрофон и реализован аудиовыход для подключения внешнего динамика, который может быть использован для обеспечения двусторонней аудиосвязи с местом наблюдения. Присутствует ИК-подсветка. Заявляется поддержка передачи видеосигнала по сети Wi-Fi, а вместе с камерой поставляется USB Wi-Fi-модуль. Камера питается от 12 В, опционально заявлено питание по PoE.
Доступ к облачному видеонаблюдению в модели осуществляется посредством использования сервиса Veedo. По словам разработчика, хранение видеоархива в облаке гарантирует его целостность в случае возникновения форс-мажорных обстоятельств на объекте наблюдения (пожар, ограбление и т.д.). Отмечается также, что специально разработанные мобильные приложения для телефонов iOS и Android позволяют с комфортом пользоваться сервисом, используя сотовые телефоны, смартфоны, планшеты. Производитель указывает, что примененные алгоритмы обработки, сжатия и кодирования видеопотока оптимизируют и обеспечивают безопасность передачи видеопотока в зависимости от качества и скорости интернет-канала.
Входит в число лидеров по величине битрейта (базовое значение составляет 987 Кбит/с при дневной съемке и 878 Кбит/с при ночной). В ходе теста показала горизонтальное разрешение, равное 1083 линиям при дневной съемке и 1022 линиям при ночной. Стабильность разрешения одна из лучших в тесте – падение разрешения при освещении от встроенной подсветки составило 6%. Имеет один из лучших углов обзора в тесте – 95 град., его значение достаточно близко к заявленному, отличие составляет 5%. Камера оснащена микрофоном, позволяющим различать голос при его ослаблении до -6 дБ.

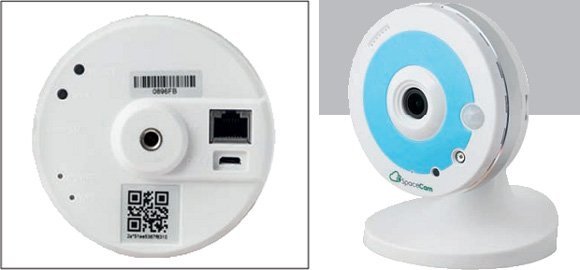

Производитель описывает свою модель как IP-камеру наблюдения для внутренней установки и работы в облачном сервисе SpaceCam. В камере присутствует поддержка Wi-Fi, что, как отмечается, исключает необходимость протягивать информационные провода. Производитель подчеркивает легкость получения видео с камеры, требующего подключения к сети Интернет и регистрации устройства в личном кабинете SpaceCam. После этих действий становится доступным просмотр. Указывается возможность передачи прав просмотра камер родственникам, друзьям, коллегам. Производитель отмечает, что подключение к личному кабинету облачного сервиса SpaceCam осуществляется с помощью защищенного соединения https, а на сервере видео хранится в зашифрованном виде. Заявляется, что использование сервиса SpaceCam для хранения архива защищает видео от злоумышленников, обеспечивая его сохранность. Указывается возможность размещения видео с камеры на сайт простым копированием кода. Производитель заявляет, что предлагает клиентам гибкие тарифы, позволяющие выбрать оптимальное время хранения архива. Отмечается, что сервис облачного видеонаблюдения SpaceCam позволяет осуществлять видеонаблюдение через Интернет в режиме онлайн, с камеры, из любой точки планеты, выбирать интересующий отрезок времени в архиве записей и скачивать его на персональный компьютер, быстро находить нужный участок архива, воспользовавшись графиком активности.
В платных тарифах доступна запись и воспроизведение архива в облаке. Указывается, что в течение 180 дней с момента первого добавления камеры в личный кабинет в облаке SpaceCam будут храниться записи за последние 48 часов.

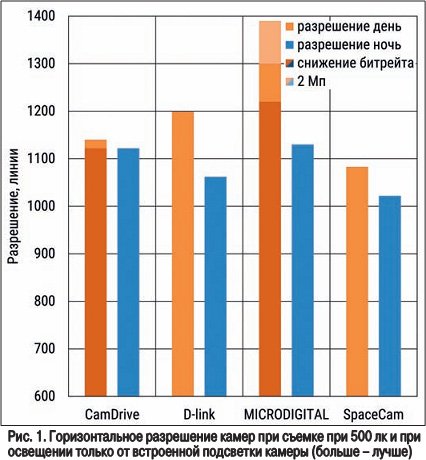

Можно отметить, что горизонтальное разрешение камер при съемке в черно-белом режиме со включенной ИК-подсветкой уменьшается в среднем на 8% по всем камерам. Скорее всего, в реальных условиях эксплуатации этого даже не будет заметно (рис. 1).

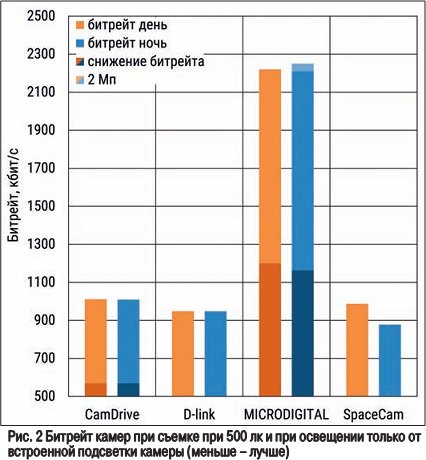

Вместе с падением разрешения при ночной съемке закономерно уменьшается и величина потока с видеокамер в среднем на 3%. А это говорит о том, что поток с камер ночью при одинаковых условиях будет примерно таким же. Конечно, если будет присутствовать движение в кадре, результат может изменяться. Характерно также, что наличие в камере настройки величины потока позволяет снизить битрейт камер почти в два раза (рис. 2).

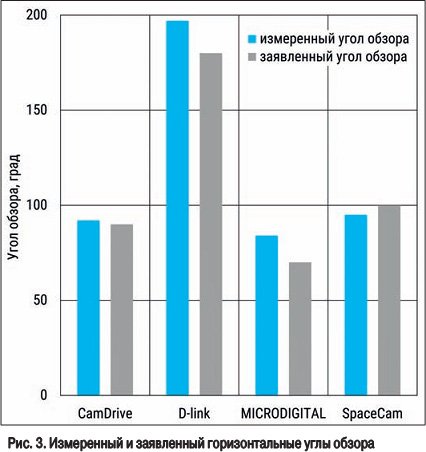

По результатам измерения угла обзора камер видно, что в целом реальный угол обзора достаточно близок к заявленному. Некоторые производители ТТХ-камер даже указали значение меньшее, чем то, которым реально обладает камера. В итоге среднее различие составило 6% (рис. 3).

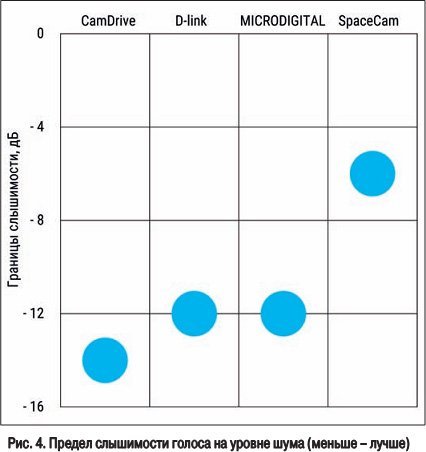

В ходе тестирования встроенных микрофонов камер было обнаружено, что средний порог громкости звука, при котором речь различима на фоне шумов в помещении, составляет -11 дБ.
А это значит, что камера услышит человека, говорящего примерно в четыре раза тише уровня звукового шума в помещении (с точки зрения звукового давления, рис.4).
В результате исследований было наглядно продемонстрировано, что считающиеся простыми Cube-камеры имеют достаточные характеристики для обеспечения не только видеонаблюдения, но и звукового мониторинга обстановки в помещении (включая ночной контроль, при наличии встроенной ИК-подсветки в камере).
Применение облачных технологий в подобных моделях позволяет еще больше упростить их использование и в некоторых случаях сделать эти камеры реальной альтернативой организации видеосервера на предприятии. Ведь большое число задач по обслуживанию камер перекладывается на плечи самих производителей. Все данные становятся легкодоступными для клиента из любого места и хранятся либо на самой камере, либо на удаленном сервере.
Применение в видеонаблюдении облачных технологии вкупе с Cube-камерами позволяет облегчить процесс монтажа и обслуживания камеры и добиться характеристик, близких к уровню более профессиональных моделей
Подводя итоги: можно порекомендовать облачные компактные камеры тем, кому требуется готовое решение, не требующее каких-то дополнительных действий со стороны инсталлятора или позволяющее при монтаже вообще обойтись силами своих сотрудников. Популярная и эффективная идеология Plug and Play во всей своей красоте.
Опубликовано: Журнал "Системы безопасности" #1, 2018
