Тестирование проведено и предоставлено компанией DSSL
И.В. Олейник
Генеральный директор компании DSSL
Что такое NAS NVR? Это NAS с возможностями видеорегистратора или NVR с возможностями сетевого хранилища? Что за конвергенция происходит у производителей компьютерного оборудования? Какая элементная база у этого класса устройств?
На эти и некоторые другие, вполне обычные для потребителя видеорегистраторов вопросы призван ответить данный обзор.
Для начала вспомним классификацию видеорегистраторов для IP-видеокамер (NVR – Network Video Recorder, или сетевой видеорегистратор). Принципиально NVR является неким сетевым сервером, способным записывать медиапотоки с сетевых видеокамер. Так как IP-видеонаблюдение опирается на сетевые стандарты, принятые на компьютерном рынке, совмещение NVR и IP-камер в единой сети совершенно не является проблемой – и два класса устройств, способных работать как видеорегистраторы, приходят к нам с компьютерного рынка.
NAS NVR
На первом уровне поставим NAS NVR. Сетевые хранилища (NAS – Network Attached Storage), даже не обладая специальным программным обеспечением, могут служить в качестве хранилища видеоархива для IP-камер напрямую, так как многие камеры могут писать в лучшем случае в NFS-папку, а в худшем (ненадежно) – в FTP-папку. Конечно, удобство такой системы весьма сомнительно, поскольку архив придется читать, просто заходя в эти папки. Однако производители NAS быстро почувствовали перспективность смежного рынка и разработали специальное программное обеспечение, тем или иным образом расширяющее возможности сетевых хранилищ как видеорегистраторов. Этому способствует и постоянный рост частоты процессоров и объема оперативной памяти данных устройств. Самые мощные NAS давно представляют собой компьютерные платформы со специализированным программным обеспечением.
Non-PC NVR
Второй, средний класс идет к нам с рынка традиционного видеонаблюдения – non-PC NVR. Они работают на тех же платформах, DSP-и ARM-процессорах, что и обычные DVR, к которым мы давно привыкли. Фактически их главным отличием является то, что не нужно компрессировать видео, полученное с аналоговых камер, а нужно, наоборот, декодировать его – так, как традиционные DVR делают это во время просмотра архива. С этим связаны обычно более жесткие ограничения по количеству каналов и разрешению, с которым работают non-PC
NVR – ведь они в большинстве случаев (в отличие он NAS NVR) показывают видео на подключенных непосредственно к ним мониторах.
PC NVR
Ну и третья платформа, пришедшая также с компьютерного рынка, с самого начала служила основой для построения IP-видеонаблюдения. Это, разумеется, компьютеры.
Самые гибкие и имеющие максимальные возможности как по расширению, так и по производительности, PC NVR могут быть как Net-Top (небольшой компьютер на базе самых простых и дешевых процессоров типа Atom), так и многопроцессорными серверами с операционной системой на ваш выбор. Да и программное обеспечение для работы с IP-камерами, впрочем, вы тоже вольны выбирать. Причем сейчас рынок программного обеспечения для IP-видеонаблюдения переходит в стадию, когда оно уже не является ценооб-разующим в системе – есть и бесплатные версии, вполне способные решать небольшие задачи, есть и мощные интегрированные комплексы, но опять же их стоимость растворится в цене общей сметы компьютерного и сетевого оборудования.
Проводимый нами обзор в этот раз даже не сравнительный, это скорее некий срез рынка, демонстрирующий почти весь арсенал доступных NAS NVR – от SOHO-решений до корпоративных. Целью является не "столкнуть лбами" устройства для различных ценовых ниш, а показать, какие решения какими возможностями обладают. Ну и впервые данный обзор дополнен видеоматериалами, которые позволяют увидеть устройства в работе и их некоторые особенности. Смотрите и изучайте online!
QNAP VS-5020 и VS-8040
Предоставлены компанией QNAP Россия
От QNAP мы включили в обзор два устройства, хотя программное обеспечение для них унифицировано.
Оба имеют по два гигабитных сетевых интерфейса, LCD-дисплей для быстрой настройки и управления функциями регистратора, USB-разъемы, VGA-порт, внешние порты eSATA. Охлаждение производится за счет вентиляторов.
Работа с устройством

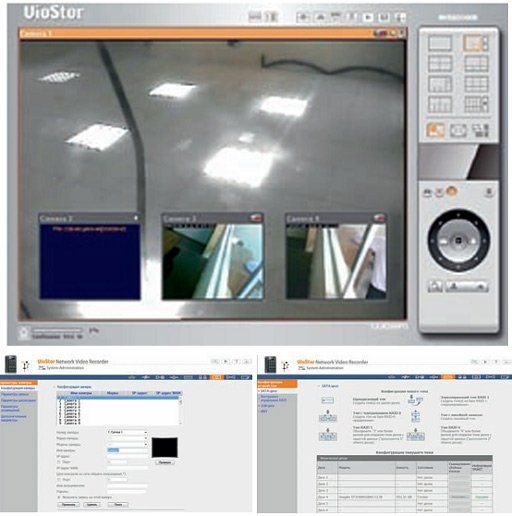

Для нахождения устройства в сети используется прилагаемый в комплекте поисковик. QNAP, как уже сказано, поддерживает до 20 и 40 IP-камер от большого количества производителей.
Устройство имеет мощную аппаратную базу (Intel Celeron для 5020 и Core2Duo для 8040), обеспечивающую высокую производительность – как записи большого количества камер, так и доступа к ним значительного числа пользователей. Устройства также имеют широкие возможности обеспечения безопасности:
VS-5020 поддерживает несколько конфигураций дискового массива: RAID (0, 1, 5, 6, 5/6 + Spare), однодисковые тома и JBOD. Понятно, что RAID (особенно 5–6) дает возможность увеличения объема хранения с одновременным повышением надежности хранения, при этом жесткие диски могут быть заменены без выключения устройства. Поддерживается увеличение уровня RAID-массива в "горячем" режиме, без остановки работы приложений и устройства.
Достоинства
Недостатки
Поиск IP-камер работает некорректно.
Muuo lUVRmini IMV-4160S
Предоставлен компанией "Контур-КСБ"
Nuuo NVRmini NV-4160S – это сетевой видеорегистратор, представленный в компактном пластиковом корпусе с возможностью установки до 4 жестких дисков. Модель поддерживает запись с 16 сетевых видеокамер с довольно широким выбором производителей. На задней панели данной модели расположены два USB-порта, вентилятор для охлаждения дисков, разъем eSATA, сетевой разъем и кнопка включения. На передней панели – индикаторы питания, работы жестких дисков и сети. Может неплохо подойти для работы в небольшом офисе.
Работа с устройством

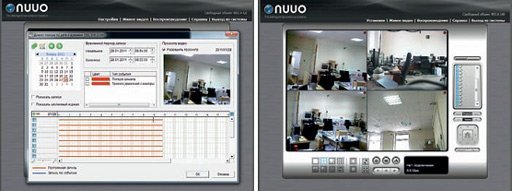

В NVRmini NV-4160S, как и почти во всех других NVR, присутствует функция автоматического поиска поддерживаемых камер в локальной сети, что сильно упрощает поиск и установку камер. Процесс инициализации видеонаблюдения не занимает много времени: после того как подходящие камеры найдены, запись начинается автоматически. В целом интерфейс дружелюбен к пользователю и прост в эксплуатации.
Система имеет четыре уровня безопасности – администратор, опытный пользователь, пользователь и гость. Через подключенный удаленно по сети CMS-клиент или с помощью браузера можно просматривать до 16 каналов как живого, так и архивного видео (64 канала с нескольких устройств). Помимо возможности записи на встроенный массив из 4 дисков, NV-4160S способен поддерживать внешний массив – до 16 Тбайт суммарно. Компания Nuuo была прежде известна как разработчик программного обеспечения и смогла дать NVRmini дополнительные возможности – например, он обладает 5 типами интеллектуального поиска. Кроме того, поддерживается удаленное резервное копирование видео и POS-транзакций (да-да, это единственное устройство, поддерживающее внешние интеграции).
Достоинства
Недостатки
Особых не отмечено.
D-Link DNS 722-4
Предоставлен компанией D-Link
Сетевой видеорегистратор от компании D-Link представлен в компактном пластиковом корпусе с возможностью установки двух жестких дисков в специальные отсеки. (Диски просто вставляются в отсеки – специальная оснастка не нужна.) На задней панели расположены USB-порт, вентилятор для охлаждения дисков, кнопка Reset и сетевой разъем. На передней панели находится кнопка включения. Передняя панель съемная, под ней – слоты для жестких дисков.
Работа с устройством

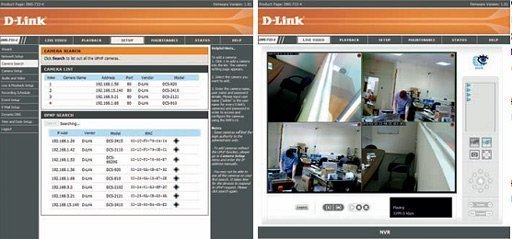

Модель DNS 722-4 поддерживает запись одновременно с 4 сетевых видеокамер. Как и в других NVR, здесь присутствует функция автоматического поиска поддерживаемых камер в локальной сети. Процесс инициализации видеонаблюдения не занимает много времени: после того как подходящие камеры найдены, запись начинается автоматически. Интерфейс в целом удобен и не вызывает вопросов, особенно если вы хотя бы раз пользовались устройствами NAS.
Присутствует функция автоматической перезаписи в случае переполненного пространства на жестком диске (Overwrite), но отсутствует детектор движения камер во встроенном ПО. Так как можно установить только два диска, варианты создания массивов – только RAID 0, 1 и JBOD. D-Link DNS 722-4 прекрасно подойдет для использования в небольшом офисе или даже в частном доме.
Достоинства
Недостатки
Небольшое число поддерживаемых производителей IP-камер.
Synology 1511+
Предоставлен группой компаний InPrice
Модель Synology 1511+ представлена в металлическом корпусе с пластиковой передней панелью. На передней панели находятся 5 вертикальных отсеков, куда можно установить жесткие диски, кнопка включения, индикаторы сети и питания. На задней панели находятся четыре разъема USB, два – eSATA для подключения дополнительных дисков, VGA-порт и два сетевых гигабитных порта. Охлаждение производится двумя вентиляторами. Видеорегистратор способен вести запись с 20 камер. Может подойти для работы в небольшом офисе.
Работа с устройством
Synology 1511+ обладает богатым интерфейсом с хорошим выбором инструментов. Разработчик особо отмечает свою операционную среду верхнего уровня DSM 3.0, имеющую оконный интерфейс, рабочий стол и возможность самостоятельной установки дополнительных модулей (их количество постоянно растет).
Администратор может настраивать доступ к системе для гостей и пользователей, регулируя при этом степень их полномочий. Давая пользователям возможность записи с видеокамер, Synology не ограничивает их в использовании NAS – его можно эксплуатировать и как сервер для хранения любых данных, мультимедиа, а с помощью сервиса Mail Station регистратор Synology можно сделать почтовым сервером.
Synology 1511+ поддерживает 35 производителей и более 600 моделей IP-камер и лидирует по этому показателю среди представленных видеорегистраторов.
Фактически, приобретая Synology, вы можете использовать его как "комбайн" для небольшого офиса (в качестве сервера почты, хранилища и сервера системы видеонаблюдения) – неплохая экономия (хотя на безопасности лучше не экономить и использовать сервер для видеонаблюдения монопольно).
Достоинства
Недостатки
Нет.
Thecus N4200
Предоставлен компанией "Тайле"
Видеорегистратор от компании Thecus представлен в компактном металлическом корпусе с передней панелью из пластика. На передней панели находятся дисплей, два USB-порта, кнопка включения, четыре кнопки для управления меню, а именно: передвижение на пункт вперед, передвижение на пункт назад, ввод и ESC. Кроме того, на передней панели находятся четыре слота для жестких дисков и индикаторы сети питания и состояния жестких дисков. На задней панели – разъем для аккумулятора, разъемы WAN и LAN, четыре USB-порта и два порта eSATA.
Работа с устройством

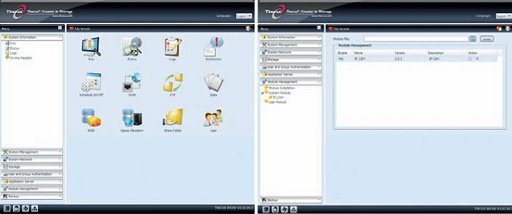

Работа с данным видеорегистратором сильно затруднена из-за неприспособленного для видеонаблюдения интерфейса. Для того чтобы приступить к работе с видеокамерами, необходимо для начала добавить и установить дополнительный модуль IP Cam. После чего следует добавлять камеры вручную, так как отсутствует автоматический поиск поддерживаемых моделей.
Тем не менее в интерфейсе Thecus N4200 присутствует большое количество разнообразных инструментов. Данная модель также способна к автоматическому резервному копированию и поддерживает RAID 10.
Особенность модели Thecus N4200 заключается в наличии модуля резервного питания, что дает устройству временную защиту при сбоях во внешнем питании.
Отметим, что данное устройство является больше накопителем NAS, нежели видеорегистратором. Однако NVR на 4 диска и 20 камер всего за 800 долларов еще стоит поискать!
Достоинства
Недостатки
Программное обеспечение устройства мало приспособлено для видеонаблюдения.
Самое главное, что стоит отметить: рынок IP-видеонаблюдения стал уже настолько интересен, что производители NAS не просто делают добавочное программное обеспечение для своих устройств, но и выделяют их в отдельные линейки и позиционируют именно как NVR-видеорегистраторы. Эти устройства отличаются фактически программным обеспечением – одно ориентировано на рынок хранилищ и имеет больше соответствующего функционала, а второе – на рынок видеонаблюдения.
Даже D-Link в прицеле на видеонаблюдение выпускает специализированную модель, отличающуюся и дизайном, и начинкой. Synology и QNAP имеют ясную ориентацию на предоставление полной линейки NAS для видеонаблюдения. А QNAP выделяет часть NAS в отдельную линейку, полностью переориентировав их на IP-камеры и работу в составе системы видеонаблюдения.
Вторая тенденция NAS NVR, собственно, несколько ломает классификацию, приведенную вначале, – из всех представленных NAS только D-Link не базируется на x86-платформе. Везде на этом рынке тенденция такова, что, начиная уже с 2-дисковых устройств, их начинают строить на платформах Intel Atom, а более мощные – и на Core2Duo. И пусть туда установлена "специализированная" Linux, сказать, что это не PC-based NVR, уже довольно сложно. Конечно, есть и аргумент, что NAS NVR не имеют возможности отображения на подключенные к ним непосредственно мониторы, но и здесь стали появляться модели – QNAP заявил о такой линейке, Synology во всех "атомных" решениях имеет VGA-выход, использование которого, видимо, – дело недалекого будущего. И хотя non-PC NVR уже оснащены HDMI-выходами, по всей видимости, битва между ними не за горами и потребитель от нее только выиграет.

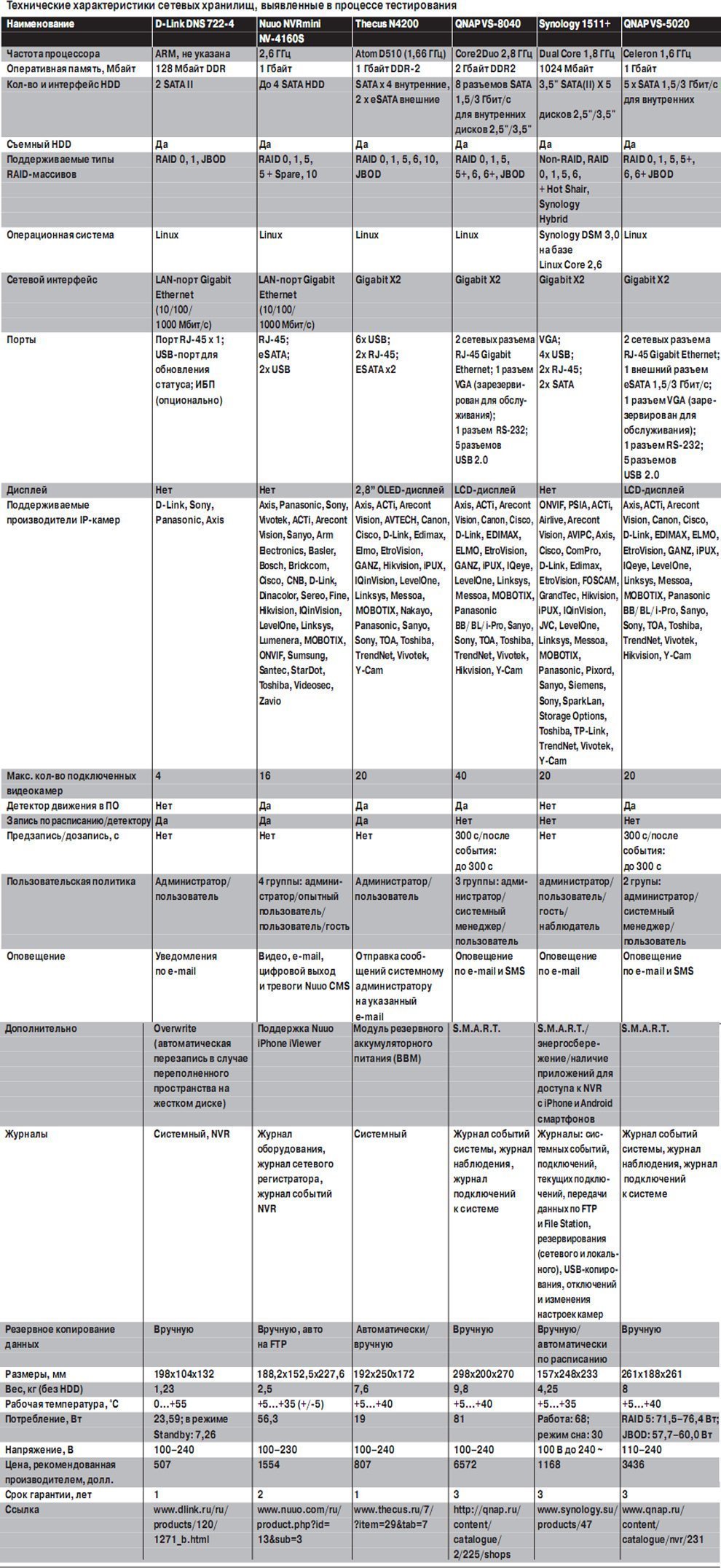

Характеристики
Что можно сказать о характеристиках рассмотренных NAS NVR? Представленные модели поддерживают от 4 до 40 каналов – то есть решение на базе NAS NVR перекрывает все ценовые сегменты и может использоваться как на объектах типа маленького офиса, где видеорегистратор может быть даже совмещен с локальным хранилищем, до решений типа QNAP 8040, рассчитанных на серьезный корпоративный уровень.
Программное обеспечение каждого производителя имеет свои особенности.
Бесполезно сравнивать устройства по разрешению записываемых видеокамер, так как "им все равно" – отображением они не занимаются. Значение, как и в любом NVR, имеет суммарный поток на устройство, выражаемый в мегабитах или мегабайтах. А здесь существенную роль играет производительность дисковой подсистемы – она важнее даже, чем скорость и количество сетевых интерфейсов.
Опубликовано: Журнал "Системы безопасности" #1, 2011
