Автор: Александр Кудрявцев, руководитель отдела «Системы безопасности» компании «Пергам».

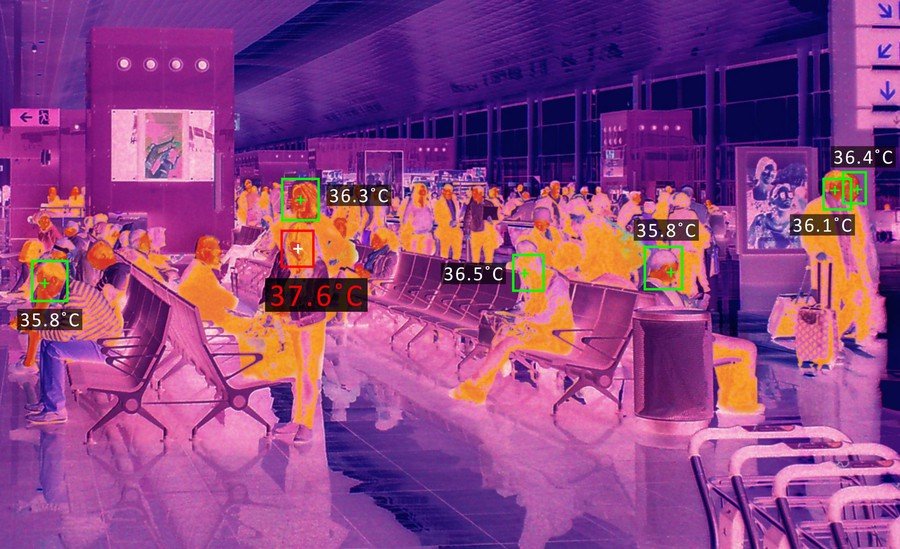

Тепловизор измеряет температуру тела пассажиров в аэропорту
При нынешнем уровне развития науки и техники существует весьма ограниченный перечень точных средств для измерения поверхностной температуры тела человека. Они делятся на две большие группы по методу применения: контактные и бесконтактные. Первая группа — привычные нам градусники и термометры: ртутные, спиртовые или электронные, вторая — дистанционный термометр (пирометр) и эпидемиологические тепловизоры, которые, в свою очередь подразделяются на ручные и стационарные.
УстройствоТочность измерения, °CСкорость измерения
| Ртутный градусник | 0,1 | 1 человек за 10 минут |
| Электронный градусник | 0,2 | >1 человек за 1 минуту |
| Пирометр | 0,5 | 1 человек за 2 секунды |
| Ручной тепловизор | 1 | 1 человек за 2-3 секунды |
| Стационарный тепловизор | 0,3 | за 0,5 секунды до 30 человек сразу |
Обычный ртутный градусник, который изобрёл Фаренгейт 300 лет назад, остаётся самым простым, точным и дешёвым средством измерения температуры тела человека. Браво, Габриель!
Но ставить градусник каждому на проходной предприятия, офисного здания или на пропускном терминале аэропорта просто невозможно. Это заканчивается огромными очередями и массой недовольных. Скорость — вот главная задача!
Учитывая данные из приведённой выше таблицы, стационарный эпидемиологический тепловизор примерно в 30 000 раз (!) быстрее обычного градусника. Но как же быть с точностью? У тепловизора она в 3 раза ниже, чем у термометра. А вот нужна ли безупречная точность измерения для определения факта лихорадки у человека — об этом далее в статье.
Прежде чем начать рассказ о тепловизорах, обратим внимание на один очень важный факт: не существует измерительного прибора, в том числе и тепловизора, для того чтобы обнаружить какое-то конкретное заболевание: вирус или инфекцию.
Основная задача эпидемиологического тепловизора — быстро и точно выявить человека с температурой на максимально возможной дистанции. На первый взгляд может показаться, что с этой задачей справится любой измерительный тепловизор. Но это далеко не так. У традиционных измерительных тепловизоров, которые используются в строительстве, энергетике или в быту очень большая погрешность — в среднем ±2 °C. Ввиду особенностей человеческого организма, одной из которых является температурное постоянство, такая погрешность для диагностических целей неприменима.
Для того, чтобы добиться максимальной точности измерения температуры тела человека (особенно если он не один и находится в движении) нужны:
Кроме этого, оптические блоки эпидемиологических тепловизоров комплектуются видеокамерами высокого разрешения с функцией определения лиц для создания автоматических отчетов или интеграции в систему контроля и управления доступом (СКУД). В основном, это относится к стационарным системам.

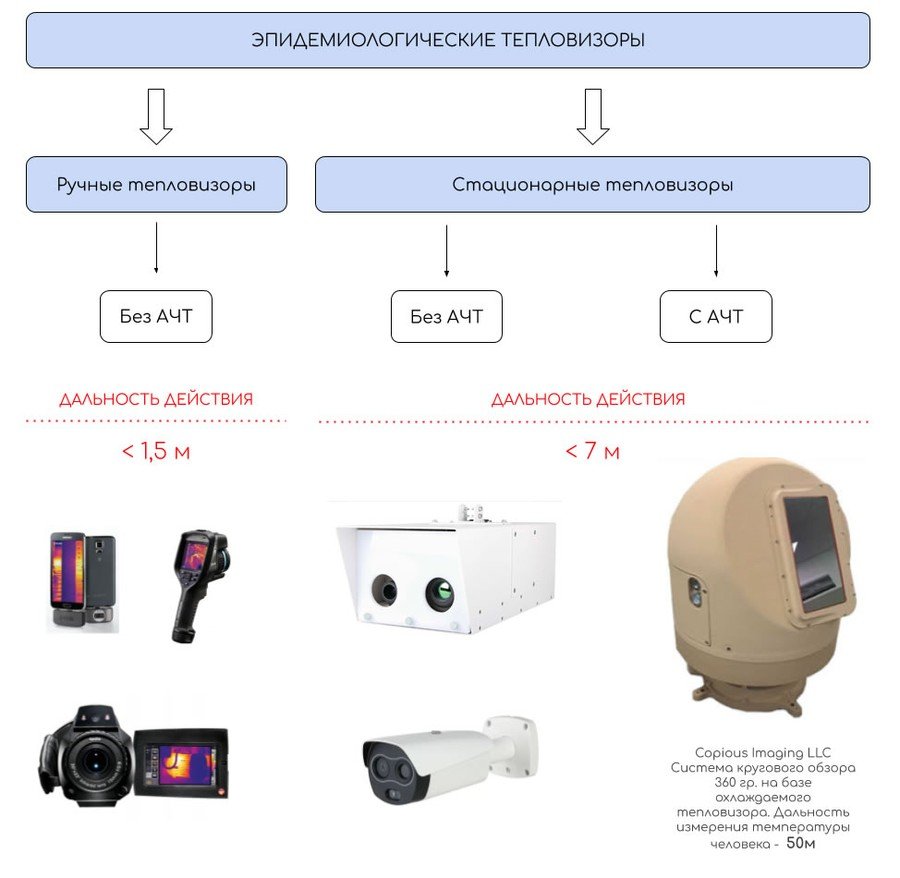

Тепловизоры для эпидемиологического контроля подразделяются на ручные и стационарные. Последние, в свою очередь, можно разделить на те, которые используют эталонный излучатель (АЧТ) и тепловизоры без него.
Представляют из себя портативные устройства, внешне напоминающие пирометры или ручные видеокамеры. Устанавливаются на треногу или используются операторами на проходной для индивидуального измерения температуры у человека.
Стационарные тепловизоры эпидемиологического контроля представляют из себя аппаратно-программные комплексы, состоящие, как правило, из двух отдельных блоков:
Это более точные и быстрые приборы для определения температуры человека. Основное отличие от ручных — возможность одновременного измерения температуры большого потока людей в полностью автоматическом режиме. Это свойство незаменимо в тех случаях, где индивидуальный замер температуры невозможен, например, контрольно-пропускной пункт терминала аэропорта.
Применение стационарных эпидемиологических тепловизоров довольно обширно: терминалы аэропортов, ж/д вокзалов, морских портов; КПП; проходные предприятий, офисов; входные группы стадионов, фитнес-центров, концертных залов, гостиниц, крупных ТЦ; метро — там, где возможно большое скопление людей.
Сравнительная таблица ручных и стационарных тепловизоров эпидемиологического контроля
ПараметрРучнойСтационарный
| Температурная чувствительность NETD | 0,06 °C | 0,04 °C |
| Точность измерения | ±2 °C | ±0,3 °C |
| Дальность действия | 1,5 м | 5-7 м |
| Автоматический захват всех лиц в кадре | Нет. Измерение проводится по каждому человеку в отдельности путем наведения измерительной рамки на лицо | Да |
| Время срабатывания | 2-3 с | 0,5 с |
| Ширина зоны контроля | 1,5 м | 5 м |
| Наличие дневной видеокамеры | Нет | Да |
| Интеграция СКУД (турникет на кпп) | Нет | Да |
| Автоматическая запись тревожных событий с распознаванием фио человека по базе. | Нет | Да |
| Возможность подключения мобильных устройств (планшетов) для оперативного перемещения сотрудника охраны в зоне досмотра | Нет | Да |
| Цена | Низкая | Высокая |
Основные производители тепловизоров на российском рынке
| Sunell | Guide | Hikvision | Dahua | Dali | Pergam | Workswell | Testo | Opgal | FLIR |
| Китай | Россия | Чехия | Германия | Израиль | США | ||||
АЧТ — это абсолютно черное тело — эталонный излучатель, который на своей поверхности формирует очень точное значение температуры, до сотых долей градуса. Устанавливается в поле зрения объектива тепловизора, используется в качестве эталона температуры для калибровки прибора. Таким образом увеличивается точность измерения температуры до 0,3 °C.
Цель использования АЧТ — увеличить точность измерения температуры, т. е. повысить вероятность обнаружения человека с температурными отклонениями.
Но давайте разберёмся, работает ли это так, как должно. Поверхностная температура тела здорового человека находится в диапазоне от 26 до 37 °C — этот диапазон зависит от окружающей среды и физиологических особенностей конкретного организма. Возникает вопрос: зачем нам такая точность? Ведь получается, что идеально откалиброванный с помощью АЧТ тепловизор с точностью в 0,3 °C измерит температуру человека, вошедшего в помещение с морозного воздуха, но «не увидит» лихорадку, т. к. поверхностная температура тела была понижена условиями окружающей среды. Получается, что формальный подход сравнивания температур работает только в условиях постоянной окружающей температуры.
Наиболее универсальный и действенный способом безошибочного обнаружения человека с повышенной температурой в плотном потоке людей — использование математической модели, которая вычисляет среднюю температуру у людей в потоке и корректирует порог срабатывания системы.
Уникальный режим работы: В тепловизоре «Пергамед-Барьер» применяется именно такое решение для автоматического измерения температуры людей в потоке. Используется математическая модель нейросети, которая вычисляет среднюю температуру потока и корректирует порог срабатывания системы.
Эта технология называется автоматическая компенсация температуры или Absolute temperature compensator (ATC). Автоматически подсчитываются средние значения температуры последних 10 объектов, причем, не принимая во внимание 2 наибольших и 2 наименьших значения. Это позволяет использовать прибор в полностью автоматическом режиме, без использования эталонного «абсолютно чёрного тела», а также исключает ложные срабатывания.
Возможно ли 100 % обнаружение человека, инфицированного COVID-19, при использовании тепловизионной аппаратуры? Нет! Задача тепловизора не поставить диагноз (пока это невозможно сделать на расстоянии, к сожалению), а выявить людей с повышенной температурой тела, предупреждая обслуживающий персонал здания о вероятной угрозе. И с этой задачей эпидемиологические тепловизоры справляются достаточно неплохо. Естественно, чем технологичней тепловизор, тем меньше погрешность и точнее результат.
Достоверно известно, что любая нестандартная или серьёзная проблема даёт мощный импульс для развития технологий. И нынешняя эпидемия не исключение. Уже сейчас видно, как сильно оживился рынок тепловизоров во всём мире. Кто знает, может быть после эпидемии коронавируса будут разработаны принципиально новые средства обнаружения людей с неудовлетворительными параметрами общего состояния, которые будут давать 100% результат. Однако пока что этого не произошло.
Что касаемо теплоизмерительной аппаратуры, то в этом случае эпидемиологический тепловизор должен выступить в роли первого эшелона обороны — защитить границы и обнаружить невидимое простым взглядом. Само собой разумеется, что всех подозрительных людей с помощью тепловизора выявить нельзя (в основном за счет бессимптомного течения болезни и с учетом инкубационного периода). Однако снизить риск массового заражения вследствие своевременно поданного сигнала об изменениях температуры выше или ниже нормы они вполне способны.
На данный момент альтернативы эпидемиологическому тепловизору, как эффективному средству выявления патологических колебаний температуры на пропускных пунктах (входах) не существует! Но увеличить его эффективность можно с помощью дополнительного оборудования, установленного параллельно. Более того, комплекс диагностической аппаратуры сможет с высокой долей вероятности выявить отклонения от нормы даже при наличии средств индивидуальной защиты на человеке, а именно: маски и перчаток.
Человечество постоянно живёт бок о бок с опасными, потенциально-опасными, незначительно-опасными и условно безвредными микроорганизмами, бактериями и вирусами. Но дело в том, что с развитием цивилизации увеличивается и плотность населения, создавая тем самым благоприятную почву для быстрого распространения любой эпидемии: междугородние поездки, перелёты, путешествия, туризм. Это не значит, что нужно безвылазно сидеть дома и никуда не ходить, в том числе и на работу. Нет. Человек за долгую историю своей эволюции приобрёл устойчивость ко многим видам болезней и способен переносить их без особого вреда для здоровья. Но вот грипп, к которому также относится и коронавирусная инфекция, по-прежнему остаётся тем заболеванием, которое сможет оставить о себе память на много лет в виде осложнений различной степени тяжести.
Чтобы этого не произошло, следует внимательней относится к своему здоровью, беречь и укреплять иммунитет заранее, а не тогда, когда «прозвенела сирена», следить за своим состоянием и стараться вести правильный образ жизни. И тогда, может быть, через пару сотен лет люди окончательно перестанут болеть. Ну а пока этого не произошло, высокотехнологичные тепловизоры, современная медицина, соблюдение предписаний организаций здравоохранения и здравый смысл помогут справиться с любой опасностью!
