СКУД Gate - универсальная сетевая система контроля и управления доступом. Ethernet, RS-485

05 Сентябрь 2019

Классическая, отечественная и истинно народная система контроля доступа.

Классическая
По своему составу, принципам работы и набору функциональных возможностей полностью соответствует типовой профессиональной СКУД.
Отечественная
Изначально задумана, разработана и производится в России, продолжает развиваться и поддерживаться знаниями и творчеством отечественных специалистов.
Народная
Сознательно сделано для народа, российских монтажников, интеграторов и пользователей - простой в установке, надежной в эксплуатации и доступной по цене.
Разработана и продолжает развиваться исключительно на основе пожеланий специалистов и пользователей из народа, на опыте практики реальной эксплуатации.
Получила высокую оценку самим народом, что подтверждено географической широтой и функциональным разнообразием примеров использования.

Назначение

ограничение, контроль и управление доступом на предприятия различного типа и принадлежности
организация учета рабочего времени, контроля трудовой дисциплины, протоколирования событий
автоматизация систем управления персоналом в составе АСУП на базе пакета программ 1С
организация доступа, контроля и учета движения ведомственного и частного автотранспорта
идентификация и учет элементов системы в АСУ технологическими процессами
построение единой интегрированной системы контроля доступа многоквартирного жилищного комплекса
управление исполнительными устройствами и подсистемами безопасности и жизнеобеспечения
решение задач контроля доступа в составе комплексных систем безопасности

Состав СКУД Gate

Аппаратная часть

Базовый контроллер

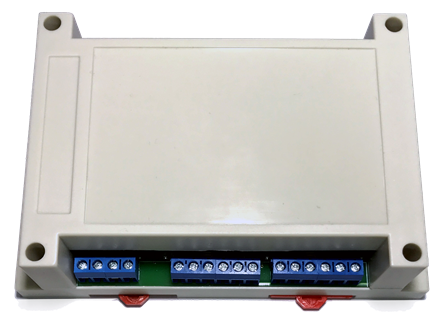

Gate-8000-Ethernet исп.DIN		Планируется к выпуску Базовый контроллер в пласт.корпусе под DIN: Ethernet, 16 тыс.ключей, 8 тыс.событий. Режимы: однодверный, турникетный, шлюз. Настройка режимов и реакций. 2 входа Wiegand, ТМ. 2 выходных реле.

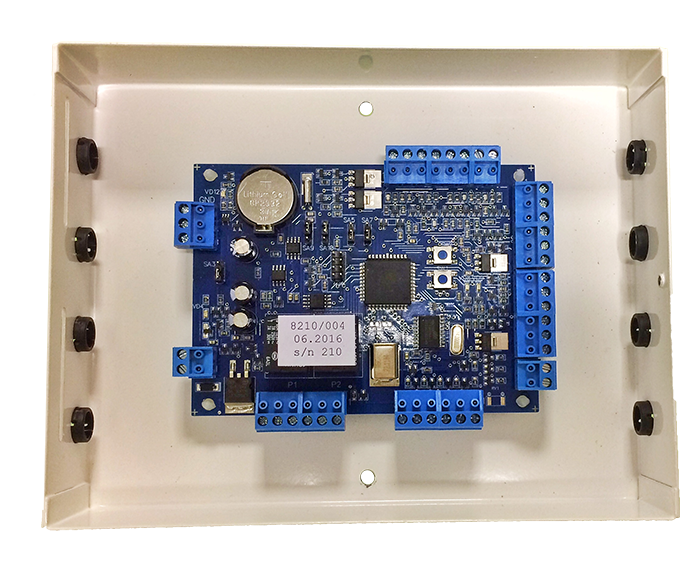

Gate-8000		Энергонезависимая память на 16 тыс. ключей, 8 тыс. событий и 7 расписаний. Порт RS-485. Режимы: однодверный, двухдверный, турникетный, шлюз. Запрет повторного прохода, проход с подтверждением. Программирование локальных сценариев (FreeLogic). 2 входа считывателей с протоколами Wiegand 26, 26, 32, 33, 34, 40, АВА-2, ТМ. Четыре тревожных входа. Два выходных реле (30В DC/6A) (расширяется до 6 доп. платой реле Gate-Relay). Питание 12В DC, потребление не более 90мА, температура от -30° до +50°С. Исполнение контроллера Gate-8000 - в малом корпусе без БП

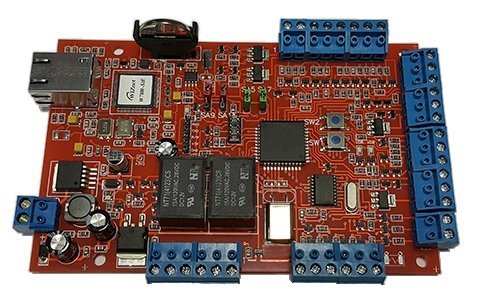

Gate-8000-Ethernet		Базовый универсальный Ethernet контроллер. Порт Ethernet 10/100 Мбит/с, розетка RJ-45. Энергонезависимая память на 16 тыс.ключей, 8 тыс.событий и 7 расписаний. Режимы: однодверный, двухдверный, турникетный, шлюз. Запрет повторного прохода, проход с подтверждением. Программирование локальных сценариев (FreeLogic). 2 входа считывателей Wiegand 26,26,32,33,40, АВА-2, ТМ. 4 тревожных входа. 2 выходных реле (30В DC/6A) (расширяется до 6 доп.платой реле Gate-Relay). Питание 12В DC, потребление не более 100мА, температура -30°÷+50°С. Возможны исполнения в малом корпусе, в корпусе UPS1 и UPS2.
Gate-8000-UPS1 Gate-8000-Ethernet-UPS1		Исполнение контроллеров Gate-8000 и Gate-8000-Ethernet в корпусе с одним ИБП (12В/1А) и местом под АКБ(12В/7Ач)

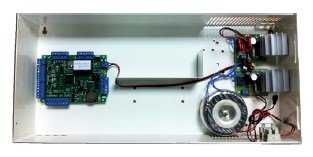

Gate-8000-UPS2 Gate-8000-Ethernet-UPS2		Исполнение контроллеров Gate-8000 и Gate-8000-Ethernet в корпусе сдвумя ИБП (12В/1А) и двумя местами под АКБ(12В/7Ач)
Специализированные контроллеры
Gate-8000-Паркинг(Gate-P-4000-Паркинг)		Спецконтроллер Gate-8000-Паркинг предназначен для организации однополосной двунаправленной точки проезда транспорта со светофорным регулированием и контролем направления проезда. Без встроенного радиоканала. Наличие 2х режимов работы с особой схемой и логикой работы.
Gate-8000-Банкомат, Gate-8000-Домофон (GV-420) Gate-8000-Авто		Контроллеры являются модификацией базового контроллера Gate-8000 (8000-Ethernet) и отличаются только микропрошивкой. Вариант микропрограммы определяет функциональное назначение входов, выходов и логику работы контроллера и, таким образом, - тип и назначение специализированного контроллера. Gate-8000-Банкомат - специализированный автономный контроллер для системы ограничения доступа в помещение банкомата. Предусматривает подключение считывателей магнитных карт KDR 1351(1321) по интерфейсу АВА-2. Имеет упрощенную логику работы для реализации доступа в помещение банкомата. Gate-8000-Домофон (GV-420) -специализированный контроллер для управления домофонами VIZIT серии 400 с БУД -420 и их интеграции в общую СКУД жилищного комплекса. Gate-8000-Авто - специализированный контроллер для организации доступа по автомобильным номерам с использованием серверов распознавания Автомаршал.Gate, Автомаршал, ТелеВизард-Авто или НомерОК2. Специализированные контроллеры могут поставляться в любом варианте исполнения корпуса.
Дополнительное оборудование

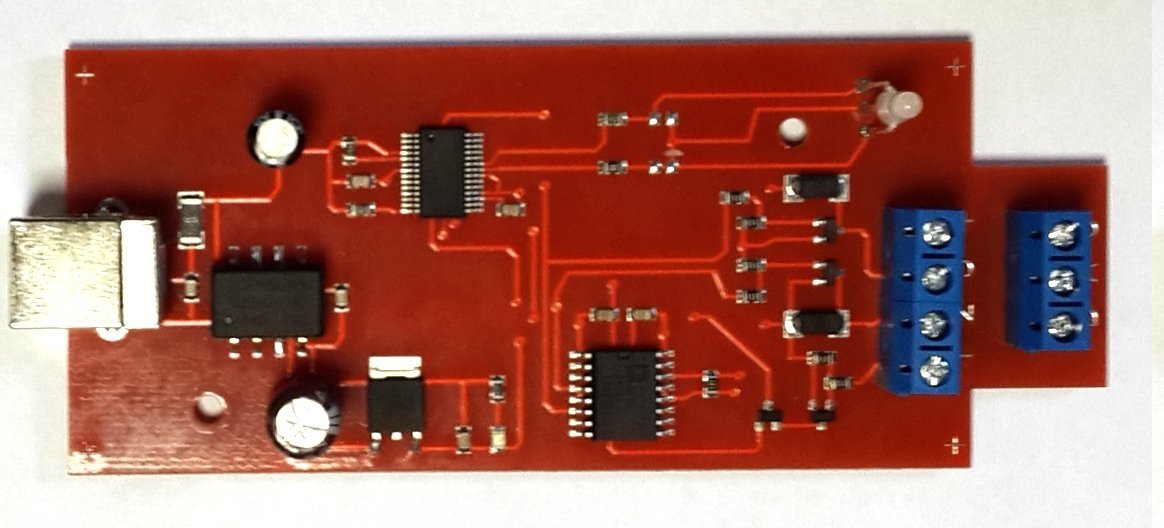

Gate-USB/485		Преобразователь интерфейса USB в RS485 исп.4, полный дуплекс, не требует настроек, с гальванической развязкой. Не требует отдельного питания.

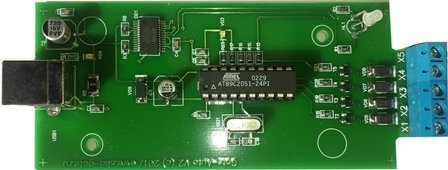

Gate-USB/485 исп. Авто		Преобразователь Gate-USB/485 исп.Авто предназначен для подключения специализированного контроллера Gate-8000-Авто (начиная с версии 8213/009) к серверу распознавания автономеров Автомаршал (Автомаршал.Gate).

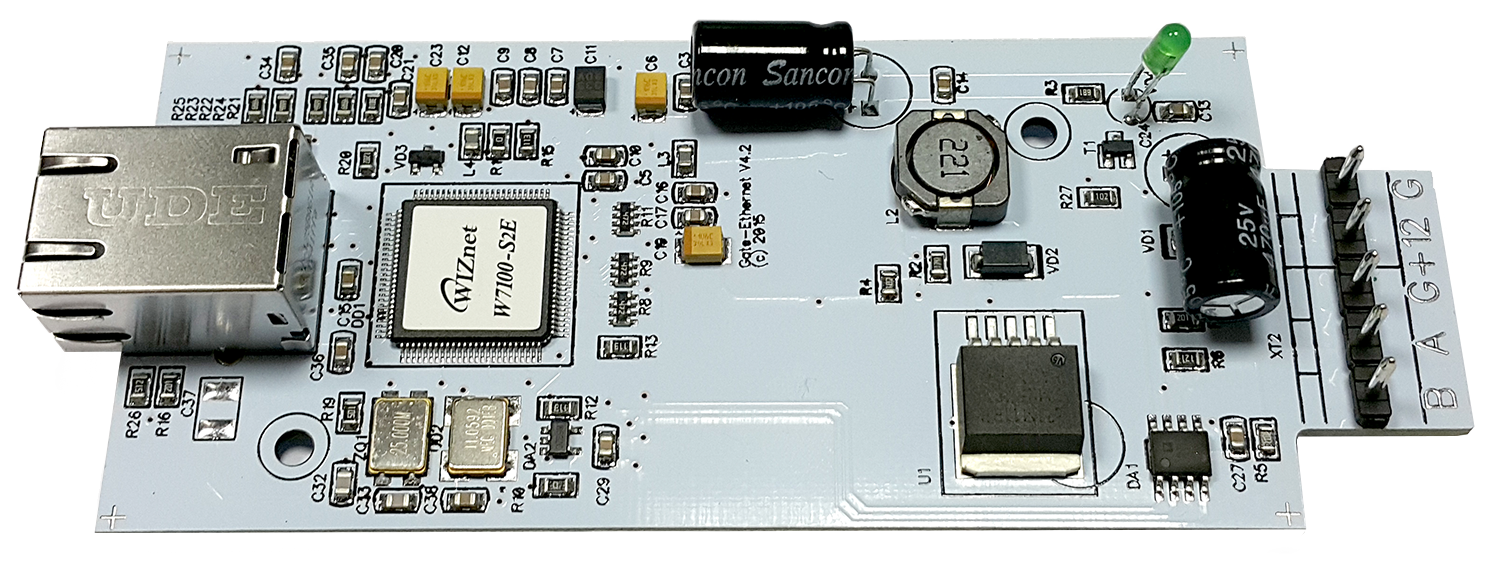

Gate-485/Ethernet		Преобразователь интерфейса Ethernet в RS485. Порт 10/100Base-T, полный дуплекс. Поддержка стека протоколов TCP/IP.

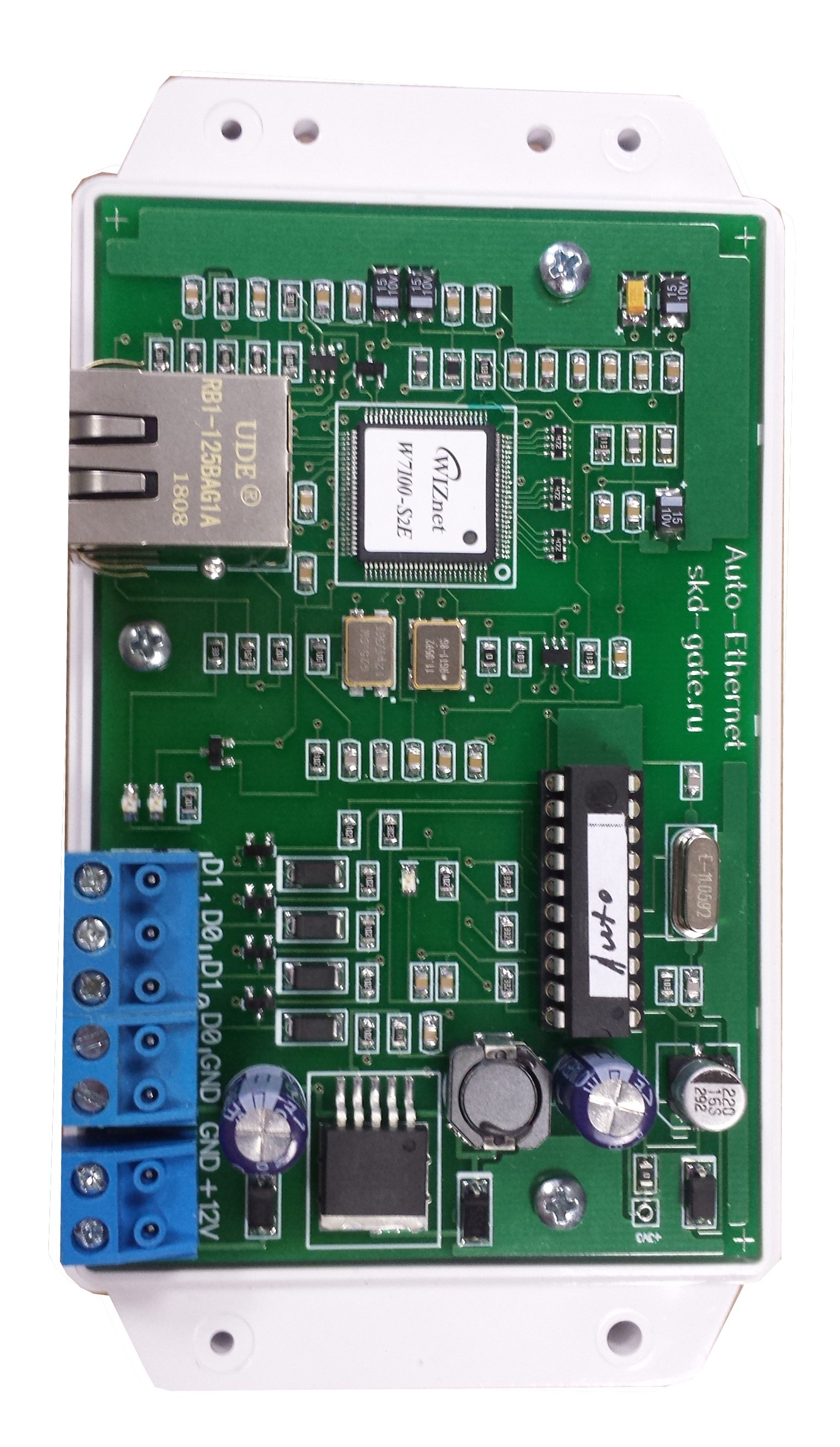

Gate-Ethernet/Wiegand		Специализированный преобразователь интерфейса Gate-Ethernet/Wiegand (Gate-485/Ethernet исп.Авто)

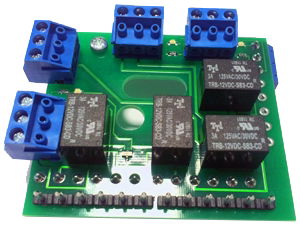

Gate-Relay		Релейная плата Gate-Relay (4 реле) для расширения количества релейных выходов базового контроллера Gate-8000(4000).

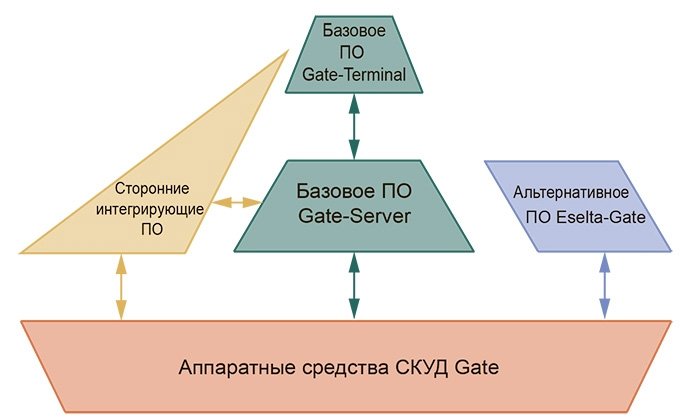

Программное обеспечение СКУД Gate

Аппаратные средства Gate в составе СКУД работают под управлением:

Базового ПО Gate-Server-Terminal
Альтернативного ПО Eselta-Gate
Сторонних интегрирующих ПО

Возможности системы

масштаб системы: от одной точки доступа на базе одного автономного контроллера, до распределенной и масштабируемой системы контроля доступа крупного предприятия;
сетевые возможности: нет ограничений по количеству серверов и АРМ в системе, по количеству подключен
ных линий RS485 (до 255 контроллеров в каждой), по количеству отдельных контроллеров или локальных веток контроллеров в сети Ethernet;
живучесть: устойчивое автономное и сетевое функционирование каждого контроллера с защитой от зависания; энергонезависимое хранение в контроллере 16 тыс. ключей, 7 расписаний и 8 тыс. последних событий, а также дополнительных локальных сценариев работы (FreeLogic);
системная функциональность: на уровне сервера обеспечивается полный спектр классических функций СКУД (ведение журнала событий, базы пользователей, мониторинг текущих событий и состояния системы, генерация отчетов, поддержка временных пропусков, фотоверификация, удаленный разграниченный доступ и администрирование);
интегрируемость: от локальной интеграции с элементами других систем на физическом уровне, до полнофункциональной работы в составе комплексных систем безопасности и автоматизации.

Поддержка производителя

развитый сайт www.skd-gate.ru:

- полный комплект технических описаний, инструкций, дистрибутивов ПО
- методики решения типовых задач, описания специальных технологий, примеры действующих объектов
- маркетинговые и рекламные материалы, статьи и регулярная новостная рассылка о новинках и мероприятиях
- обратная связь с производителем, контакты региональных Дилеров и Авторизованных инсталляторов

ответы на частые вопросы, онлайн консультант и форма запроса в службу технической поддержки
записи технических вебинаров, регулярное техническое обучение в Санкт-Петербурге и регионах РФ
