Дмитрии Шацкий, 23/08/19
Беспроводные системы можно рассматривать не только для решения проблемы "последней мили", когда заказчик подумал о СКУД уже на финише проекта, но и как полноценные системы в рамках большого объекта. Посмотрим, что сегодня предлагает рынок и как внедрить беспроводные устройства с максимальным эффектом.
Обычно установить полноценную проводную систему контроля и управления доступом не получается по одной из следующих причин:
В этих ситуациях на помощь приходят беспроводные решения.
Для программирования беспроводного оборудования контроля доступа выбирается один из следующих способов:
1. Автономное программирование с помощью мастер-карты. Она прикладывается к цилиндру, открывается сессия, и заносятся карты доступа пользователей. Такой подход удобен, когда есть
небольшое количество дверей (2–3) или нужно срочно развернуть систему контроля доступа.
Минусы этого метода: если человек потерял карту, ее нельзя удалить. Для этого нужно будет полностью обнулить цилиндр и заново внести карты других пользователей.
2. Программирование устройств через запись авторизаций на программатор и перенос их в замок.
3. Программирование авторизаций через программное обеспечение и настольный программатор на карту (брелок, браслет и т.п.) пользователя. В систему заносятся все устройства, электронные цилиндры и фитинги. Доступно полноценное управление: на карту пользователя можно назначить график, указать двери, к которым есть доступ, установить офисный режим (когда необходимо в течение дня или определенного промежутка времени держать двери в режиме "открыто") и т.д. Возможна передача на удаленный терминал: пользователи получат доступ на карту после прикладывания карты к данному терминалу.
4. Онлайн-программирование и контроль с рабочего места оператора. В режиме онлайн можно видеть проходы, добавлять и удалять карты.
Пункты 1, 2 и 3 могут работать с одной моделью цилиндра. Например, вначале его можно программировать с помощью мастер-карты, а в будущем модернизировать через программатор. Это удобно, если на объекте пока нет компьютеров. В таком случае система быстро развертывается, программируются мастер-карты, а как только появляется возможность, осуществляется переход на новый уровень контроля и управления доступом.
Беспроводные устройства можно приобрести как с ограниченным функционалом (программирование только через мастер-карту), так и уже полноценную версию с поддержкой онлайн программирования. Очень важно заранее подумать о возможном расширении системы и возможно сразу приобрести версии с поддержкой онлайн связи.
К самым популярным и востребованным беспроводным решениям, позволяющим установить СКУД на 99% дверей, относятся:
Беспроводные устройства можно приобрести как с ограниченным функционалом (программирование только через мастеркарту), так и уже полноценную версию с поддержкой онлайн программирования

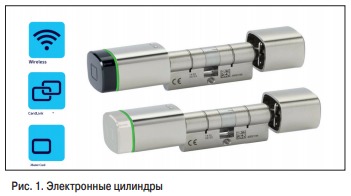

Сегодня на рынке представлен широкий выбор электронных цилиндров для самых разных задач (рис. 1):

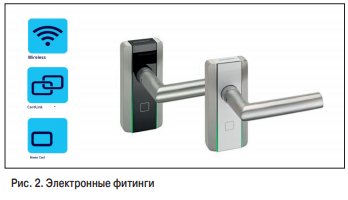

Взамен механических нажимных ручек на двери могут быть установлены электронные фитинги. Они подходят и для входных дверей, так как вся электроника находится с внутренней стороны. Выход всегда свободный, контроль только с внешней стороны. Такие накладки бывают разных стандартов и устанавливаются на любой замок (рис. 2).
На рынке представлены различные версии электронных фитингов:
Кроме того, есть компактные электронные фитинги нового дизайна с электроникой с внешней стороны. Они очень быстро и просто устанавливаются на любой замок по принципу "два винта", нет необходимости адаптировать их к цилиндру. Это идеальный вариант для интерьерных и стеклянных дверей.
Существуют электронные фитинги и для более массивных, сплошных и узкопрофильных дверей, требующих повышенной защищенности. Они могут быть с отверстием под цилиндр или глухие, с различным межосевым расстоянием (55, 70, 72, 78, 88, 92 мм) и в версии "антипаника".

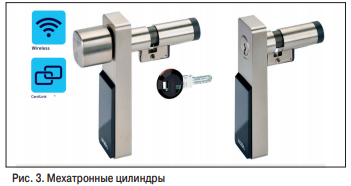

Объединяя механику и электронику (рис. 3), мехатронные цилиндры позволяют значительно сэкономить. Можно установить на часть дверей механические цилиндры, а электроника будет давать или запрещать доступ, в том числе в режиме онлайн.
Рассмотрим конкретную реализацию контроля доступа с помощью беспроводных устройств на разных типах дверей.
СКУД на стеклянные двери

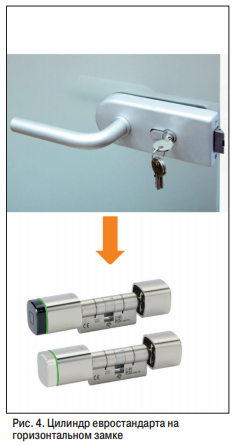

Если замок на стеклянной двери расположен горизонтально, можно установить цилиндр евростандарта (рис. 4).
Обычно пользователя не устраивает то, что он должен контролировать процесс закрытия дверей, то есть он подходит, прикладывает карту, открывает дверь, но должен развернуться
и закрыть ее. В этом случае можно установить на существующем замке вместо нажимной ручки ручку-кноб с внешней стороны. В результате запирание происходит автоматически, а выход свободный.

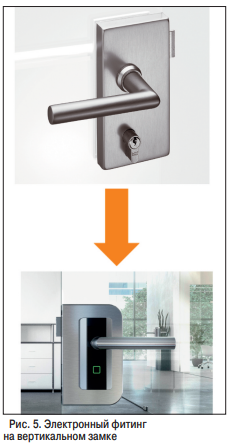

На вертикальные замки можно наложить электронный фитинг (рис. 5).
СКУД на деревянные двери

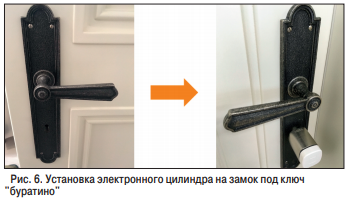

При наличии замка под ключ "буратино" самое простое решение – полностью заменить замок или же выполнить следующие действия (рис. 6):
СКУД на профильные двери
Если на двери изначально стояли ручки-скобы и замок под роликовую защелку (рис. 7), то можно установить новый многозапорный замок с косой защелкой, у которого ручка поднимается вверх, чтобы закрыть контур. Ручки-скобы можно снять и закрыть заглушками.
Все описанные беспроводные системы питаются от стандартных батареек, которые легко заменяются, и имеют возможность аварийного открывания. Обычно средний срок службы устройства зависит от его типа и интенсивности использования и составляет два года или минимум 50 тыс. циклов. Доступны беспроводные решения, поддерживающие до 120 тыс. циклов.
Выбор оптимальных моделей рекомендуется обсуждать с надежным поставщиком и закладывать еще на стадии проектирования.
