Олег Гаркин
НТЦ "Электронная аппаратура" ГК "Омега-микродизайн"
Объекты ТЭК настолько разнообразны, что готовы "поглотить" любое охранное периметровое оборудование на всех принципах действия. Специфика оборудования может проявляться только на конкретных специфических объектах, выделяющихся на фоне среднестатистических. Например, охрана топливных резервуаров или газотранспортных трубопроводов требует дополнительной установки искробезопасных барьеров или других подобных устройств. Защита от врезок и повреждений трубопроводов, подкопов и т.п. требует научно-технических изысканий и исследований, совершенствования и адаптации существующих способов обнаружения и устройств. Удаленность некоторых объектов от центров наблюдения предполагает использование более совершенных способов передачи данных на большие расстояния, современных методов гарантированной доставки и защиты передаваемой информации, а также дополнительных мер по "отпугиванию" и возможному усложнению подхода нарушителей с помощью физических преград и средств воздействия. В условиях усиления кибервойн и хакерских проявлений на одно из первых мест выходит защита каналов связи от внешнего вмешательства или их обособленность от общедоступных сетей. Защищенность объектов ТЭК является определяющей для нормального функционирования отечественной инфрастуктуры, безопасности страны и качества жизни населения.
Никита Кошелев
"Кольчуга-М"
Часть объектов ТЭК располагаются в жилых районах городов, что делает особо важным их взрыво-, пожаро- и антитеррористическую защищенность. Данные требования были определены в 2012 г. постановлением Правительства РФ.
Объекты ТЭК, как нам представляется, одними из первых будут подвергаться атакам, потому что тогда остановится большая часть производства, города останутся без света и тепла, закроется экспорт, а вместе с ним внешние поступления в бюджет. Именно поэтому мы считаем, что объекты ТЭК должны обеспечиваться самой лучшей и современной защитой.
Особо следует отметить, что все оборудование, которое применяется для охраны периметра на объектах ТЭК, должно быть универсальным вне зависимости от климатических условий региона эксплуатации.
Сергей Давыдов
"ЦеСИС НИКИРЭТ"
Антитеррористическая защищенность объектов ТЭК обеспечивается в соответствии с постановлением Правительства РФ № 458 от 12 мая 2012 г.
Объекты ТЭК – это, в первую очередь, повышенные пожаро- и взрывоопасность. Во-вторых, это территориально распределенные объекты инфраструктуры предприятий. В-третьих, большая часть объектов находится в районах с жесткими климатическими условиями (вплоть до районов Крайнего Севера).
Понятно, что на пожароопасных и взрывоопасных охраняемых объектах должны применяться технические средства системы охранной сигнализации, имеющие специальное конструктивное исполнение, полностью исключающее возможность образования и распространения пожара и взрыва. И также понятно, что это в несколько раз дороже обычных образцов техники.
А в северных районах вся техника должна работать при низких температурах, в условиях сильного ветра и обильного выпадения осадков. То есть ей требуется подогрев (отсюда повышенный расход энергии), особые виды смазки и т.п.
Юрий Русанов
"Прикладная радиофизика"
Специфика объектов ТЭК с точки зрения охраны периметра прежде всего определяется несколько отличными моделями угроз. Это связано с характером и типом производств на объектах и местом расположения этих объектов. Естественно, что существует определенная дифференциация среди самих объектов ТЭК. Например, объекты в безлюдной арктической зоне и нефтеперерабатывающие заводы практически в черте многих городов – это совершено разные модели угроз и разные модели нарушителей. Конечно, существуют и общие моменты, присущие только объектам ТЭК, – прежде всего критическая важность этих объектов для поддержания нормальной жизнедеятельности в регионах и на территориях.
Олег Гаркин, НТЦ "Электронная аппаратура" ГК "Омега-микродизайн"
Отдаленные и разбросанные по бескрайним просторам объекты ТЭК не могут иметь возможности всех видов защиты. Даже при идеальном техническом контроле удаленной установки время реагирования зависит от нескольких причин: удаленности объекта от сил реагирования, транспортной доступности и т.п. Между получением информации о доступе на "безлюдный" объект и прибытием группы реагирования может пройти несколько часов, а возможно, и суток. Поэтому вряд ли имеется возможность задержания нарушителей, скорее, речь может идти только об определении размера ущерба и его ликвидации. Одним из важнейших факторов в системе охраны подобных объектов остается физическая укрепленность объекта и максимально возможное задержание нарушителей по пути от средства обнаружения до охраняемого объекта. Конечно, можно увеличить охраняемую территорию и настроить полосы препятствий, но это может привести к увеличению числа ложных тревог и значительному удорожанию охранных комплексов. Наиболее вероятными представляются комплексы обнаружения с возможностями определения направления движения, идентификации личности или хотя бы селекции нарушителей по каким-либо признакам с немедленной передачей информации в наблюдательные пункты.
Никита Кошелев, "Кольчуга-М"

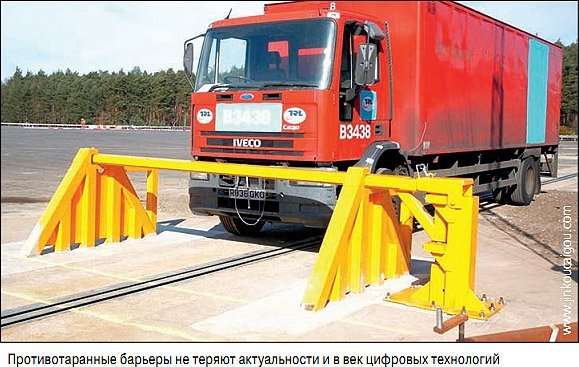

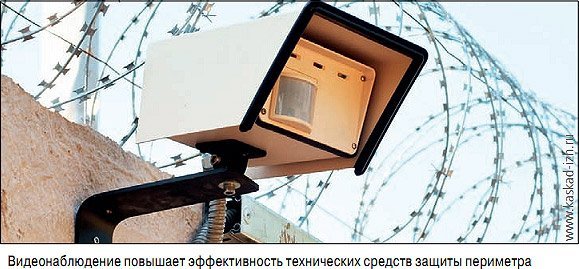

Мы считаем, что это технические средства, такие как колючая проволока, забор, противотаранные устройства и т.п. В век цифровых технологий хорошо иметь камеру и тепловизор, которые за километр уже видят, кто приближается к объекту. Но если не будет электропитания на объекте и резервного не хватит, то можно будет беспрепятственно зайти на объект, тогда как предлагаемые нами средства охраны работают одинаково вне зависимости от погоды и наличия электричества.
Сергей Давыдов, "ЦеСИС НИКИРЭТ"
Сегодня есть реальные, проверенные на практике варианты решений защиты и охраны территориально разбросанных объектов, например крановых площадок, стоящих вдоль магистральной трубы. Обычно такого рода объекты и их инфраструктура находятся вдали от жилья, в открытом поле или в тайге. В этом случае само по себе ограждение периметра объекта не спасает ни от хищения, ни тем более от диверсии. Естественно, кроме ограждения они должны быть оснащены техническими средствами охраны, сигнализирующими о том, что в этом месте что-то происходит.Что конкретно происходит на данном участке, должна показать видеокамера. С ее помощью оператор увидит либо посторонних лиц, либо какие-то помеховые факторы (крупное животное и т.п.).
Безусловно, датчики технического средства охраны должны быть маскируемы. Одним из вариантов решения таких задач являются беспроводные вибрационные средства обнаружения, устанавливаемые скрыто в опоры ограждения. В случае попытки преодолеть или разрушить ограждение сигнал тревоги идет по радиоканалу (либо по каналу связи GSM-диапазона) на головной пульт службы охраны данного объекта.
При этом надо понимать, что кабельных линий нет и все оборудование, включая видеокамеры, должно иметь автономную систему питания (аккумуляторы, солнечные батареи и т.п.). На северных территориях приоритет имеет техника, способная работать при низких температурах, до -50 °С. Соответственно, и система питания должна быть рассчитана на такие же условия эксплуатации.
Все эти средства имеют смысл только в том случае, если оперативная группа службы охраны может в течение получаса прибыть к месту проникновения на объект.
Юрий Русанов, "Прикладная радиофизика"

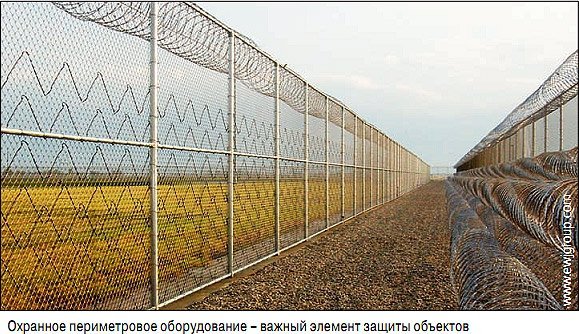

Анализ моделей угроз и моделей нарушителей на основе накопленого опыта применения ИТСО на различных объектах в стране и мире показывает, что оптимальным является установка по периметру территории объекта сигнализационного заграждения, интегрированного в единый комплекс со средствами объективного контроля (видеокамеры, радиолокаторы и тепловизоры). Сигнализационное заграждение выполняет одновременно несколько важнейших задач:
В качестве сигнализационого средства, устанавливаемого на инженерном заграждении, которое и превращает "простой забор" в сигнализационное заграждение, целесообразно использовать волоконно-оптические периметровые средства обнаружения вибрационного типа на основе отечественной оригинальной технологии "ВОРОНТМ".
Применение средств охраны на основе этой технологии позволяет создать неэлектрические, необслуживаемые линейные части на периметрах объектов, что полностью нивелирует помехи электромагнитной природы, безопасно в условиях повышенной пожароопасности многих производств ТЭК и в то же время кардинально устраняет проблемы с обслуживанием периметровых систем, особенно в условиях Арктики.
Олег Гаркин, НТЦ "Электронная аппаратура" ГК "Омега-микродизайн"
Для охраны удаленных объектов интересны извещатели с определением направления движения нарушителей. По различным признакам, таким как "вход на территорию объекта", "время пересечения или нахождения на территории" и "выход с территории", можно судить о цели вторжения нарушителя или идентифицировать животное. Например, проводноволновой извещатель "Импульс-20", два усиленных стальных провода чувствительного элемента над землей дополнительно могут служить и определенным визуальным барьером для относительно крупных животных (выше 1,5 – 2 м), зона обнаружения следует за парой проводов, повторяет все перепады и повороты пересеченной местности, растительность и снежный покров не мешают стабильной работе извещателя. Ремонтопригодность проводной системы позволяет быстро и с небольшими затратами восстанавливать работоспособность в случае проявлений вандализма или природных катаклизмом (оползней, паводков и т.п.). Высокая вероятность обнаружения нарушителей и достаточно большой период ложных срабатываний делают "Импульс-20" важной составной частью охранных комплексов удаленных объектов.
Никита Кошелев, "Кольчуга-М"
Сегодня российские разработки становятся все более востребованными на мировом рынке. У нас закончился период "утечки мозгов" и отечественные разработки стимулируют на федеральном уровне. С учетом санкционных тенденций обслуживание и эксплуатация импортного оборудования в области обеспечения безопасности объектов ТЭК становятся затруднительными, поэтому мы рекомендуем обратить внимание на разработанные нами противотаранные устройства, которые защищают объект от несанкционированного проникновения на автотранспорте. Сегодня в мире у террористов становится актуальным использовать для совершения противоправного акта автомобили, и такие устройства наиболее оптимально защитят объекты ТЭК от террористической атаки.
Сергей Давыдов, "ЦеСИС НИКИРЭТ"
Так как многие объекты ТЭК находятся в районах Крайнего Севера, то самые интересные разработки касаются техники, способной работать в жестких климатических условиях.
Казалось бы, простая вещь для средней полосы – очистка зоны проезда автотранспорта от снега. На Севере она становится камнем преткновения, требующим много времени и ручного труда для того, чтобы объект мог функционировать в обычном режиме. Для решения этой задачи в последнее время разработан весьма оригинальный "северный" вариант ворот со складывающейся нижней частью, что позволяет открыть их створки поверх снежного покрова, а затем, используя снегоуборочную технику, расчистить проезд.
Интересно все, что касается разработок в области автономных источников энергии и минимизации энергопотребления технических устройств.
Сегодня активно ведутся работы по внедрению систем встроенной диагностики и удаленного мониторинга оборудования. Такие устройства позволяют передавать в специализированные Data-центры информацию о состоянии основных технических узлов устройств и механизмов, отказ которых может привезти к значительным проблемам функционирования объекта, например выход из строя привода ворот или противотаранного шлагбаума, находящихся в зоне автотранспортного проезда. Встает вопрос о том, как минимизировать издержки в случае поломки техники. Такого рода упреждающее информирование инженерных служб объекта о необходимости проведения ремонтно-профилактических работ гарантирует безотказную работу техники. Своевременные оповещения в Data-центр о возможных неисправностях существенно сокращают расходы на техническое обслуживание оборудования. Особенно это актуально для техники, находящейся на отдаленных необслуживаемых участках инфраструктуры объекта.
Реально действующая на одном из объектов система удаленного мониторинга противотаранного устройства представляет собой специальный модуль, считывающий со шкафа управления преграждающего устройства такие показания, как: количество рабочих циклов изделия (открытие/закрытие); состояние датчиков положения; последние неисправности, выявленные частотным преобразователем (перегрузка по моменту двигателя, обрыв входной/выходной фазы). При этом для передачи информации в устройстве используется канал связи GSM-диапазона.
Защищенность объектов нефтегаза и энергетики является определяющей для нормального функционирования отечественной инфраструктуры, безопасности страны и качества жизни населения
GSM-модуль передает информацию о состоянии шкафа управления устройством в отдел технического обслуживания. Это позволяет своевременно провести удаленную диагностику и получить сигнал для проведения соответствующих работ, тем самым увеличив срок службы изделия.
Юрий Русанов, "Прикладная радиофизика"
Компания "Прикладная радиофизика" предлагает использовать в качестве ограждения объектов ТЭК, особенно в арктической зоне или в удаленной от населенных пунктов местности, объемные безопорные заграждения. Эти в общем-то известные инженерные заграждения на основе объемных безопорных структур из гирлянд АКЛ (БОЗ) при совмещении с возможностями периметровых средств серии "ВОРОН" приобретают уникальные сигнализационные качества. Применение сигнализационного комплекса "ВОРОН-БОЗ" на объектах ТЭК обеспечивает быстрое развертывание средств охраны периметра, без установки опор в грунт. Объемное заграждение с тросовым кабелем-датчиком средства "ВОРОН" является серьезным противотаранным заграждением. Одновременно объемное безопорное заграждение не является препятствием для прохода мелких и средних животных и не требует работ с выемкой грунта, сохраняя экологию, что особенно важно в условиях Арктики.
Олег Гаркин, НТЦ "Электронная аппаратура" ГК "Омега-микродизайн"
Вообще система охраны периметра является важной частью комплекса безопасности объектов нефтегаза и энергетики. Она несет функцию раннего предупреждения доступа на территорию.
Периметровая охрана может интегрироваться в технологическую цепочку управления производством и объектом в целом. Обнаружение санкционированных и несанкционированных доступов может содействовать бесперебойному функционированию объекта, выявить, минимизировать или предотвратить возникающие угрозы. Поэтому прежде всего необходимо интегрировать охрану периметра с системой управления доступом и технологическим перемещением персонала объекта, а оптимизация интегрирования и степень интеграции зависят от назначения объекта и его свойств.
Никита Кошелев, "Кольчуга-М"
В первую очередь это должны быть российские разработки, в которых сведено к минимуму наличие иностранных деталей. Саму же интеграцию проводить не только на проектном уровне, но и на испытательных полигонах, где будут проверяться различные системы на совместимость и актуальность.
Юрий Русанов, "Прикладная радиофизика"
Проблем с интеграцией для современных средств охраны периметра не существует. Оптимальным является интеграция на программном уровне. Например, в технологии "ВОРОН" интеграция в системы "верхнего" уровня либо уже реализована ("Болид", "Макроскоп", PELCO и т.д.) либо реализуется в течение 1–2 недель без дополнительных затрат.
Олег Гаркин, НТЦ "Электронная аппаратура" ГК "Омега-микродизайн"
Традиционно отечественные разработки комплексов и систем безопасности находились и находятся на очень высоком уровне. Ранее некоторое технологическое отставание было связано со слабым развитием отечественной микроэлектроники и с ограничением доступа к новейшим мировым технологиям. В настоящее время появилось большинство условий для технологического "прорыва", и наши изделия стали выходить на мировые рынки и успешно конкурировать с зарубежными. Создаются и патентуются не только новые устройства обнаружения, но даже способы и принципы обнаружения, что подчеркивает серьезность технических и научных подходов в данной области. Наши специалисты все чаще адаптируют свою продукцию под конкретные отраслевые требования, что дает некоторое преимущество в выборе оборудования. К тому же зарубежные охранные системы не могут похвастаться слишком высокими показателями периода ложных тревог извещателей при высокой вероятности обнаружения, да и вопрос цены часто решался не в их пользу. От наших же извещателей всегда требовались самые высокие показатели при низких ценах. Качество отечественной продукции растет год от года, что также повышает ее конкурентоспособность.
Никита Кошелев, "Кольчуга-М"
Мы считаем, что применение российских разработок и оборудования должно стимулироваться на федеральном уровне. Это позволит не только усилить конкурентно способность такого оборудования, но и создаст рабочие места, повысит статусность рабочих специальностей. Помимо прочего, мы будем защищены от влияния каких-либо международных санкций.
Следует отметить, что только отечественные разработки смогут в полной мере отвечать требованиям к оборудованию, применяемому в условиях Крайнего Севера, горных, степных и морских районах. С другой стороны, сегодня количество высококвалифицированных специалистов – выпускников вузов – существенно выше, чем 10–15 лет назад, и данный факт сказывается на количестве и качестве отечественных разработок нового оборудования, которые задают тенденции на миром рынке.
Сергей Давыдов, "ЦеСИС НИКИРЭТ"
Отечественная школа создания техники для защиты периметра имеет давние традиции и стоит в первом ряду с мировыми разработчиками в этой области. В стране и головы есть, и руки, и образцы техники. В то же время само государство на федеральном уровне в первую очередь должно быть заинтересовано в развитии данного направления. Возможно, в результате западных санкций что-то продвинется. Например, в Пензенской области региональные власти пошли по пути создания отраслевых кластеров, и приборостроительный кластер "Безопасность" является положительным примером для других регионов. Благодаря кооперации входящих в кластер компаний появляется возможность разрабатывать и поставлять на рынок многофункциональные комплексы инженерно-технических средств безопасности и охраны объектов различной степени сложности и ответственности.
Юрий Русанов, "Прикладная радиофизика"
Ряд отечественных средств охраны периметров, например на основе технологии "ВОРОН", значительно превосходят любые аналогичные по тактике применения средства зарубежных разработчиков или российских производителей, работающих по импортным технологиям. Поэтому политика руководства страны, направленная на импортозамещение, благотворно повлияет на отечественные разработки в области охраны периметров.
Опубликовано: Журнал "Системы безопасности" #4, 2017
