Василий Волковицкий
Руководитель технической службы компании Honeywell Security Group Россия
Прежде всего, необходимо определиться с типами рассматриваемых систем и с тем, куда производится запись видео.

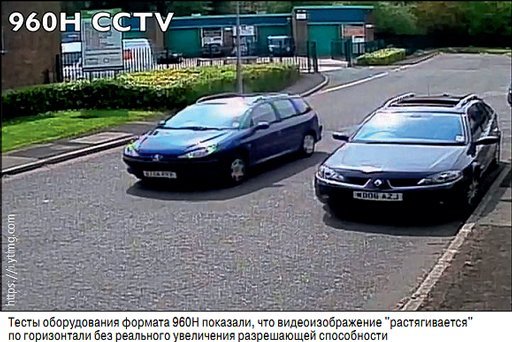

Формат 960H (Wide D1) относится к аналоговым системам. Маркетинговые материалы многих компаний, предлагающих оборудование формата 960H, рассказывают об увеличении разрешения на 34% по сравнению с традиционными аналоговыми системами, использующими разрешение D1 (720x576 пкс), за счет теоретической возможности повышения количества пикселей по горизонтали до 960. Независимые тесты различного оборудования формата 960H показали, что в реальности происходит "растягивание" видеоизображения по горизонтали (для получения соотношения сторон, близкого к системам HD) без реального увеличения разрешающей способности. Поэтому видеорегистраторы, выполняющие видеозапись в формате 960H, не имеют каких-либо значимых отличий от классических аналоговых DVR и по формальным признакам не могут быть отнесены к аналоговым системам высокой четкости (Analog HD).
Актуальное требование к современным системам видеонаблюдения – защита данных от несанкционированного доступа, которая успешно реализуется при передаче цифровых данных в IP-системах видеонаблюдения. Аналоговые стандарты высокой четкости не позволяют выполнять эти функции, поэтому решения на базе HD-CVI/TVI/AHD сохраняют свои позиции в сегменте недорогих систем с базовыми функциями
Важно отметить, что видеорегистраторы стандарта 960H имеют обратную совместимость с обычными аналоговыми камерами. Этой особенностью не обладают регистраторы, использующие технологии HD-CVI/TVI/AHD.
Среди аналоговых систем высокой четкости наибольшее распространение имеет оборудование на базе HD-CVI/TVI/AHD. Их принципиальным отличием от IP является то, что сжатие видеоизображения – обычно с использованием кодека H.264 – выполняется не в камере, а на стороне видеорегистратора. Основное преимущество этой технологии – возможность использовать более дешевые камеры, в которых не требуется реализовывать полноценный компьютер для обработки видеоизображения. Недостатки аналоговых систем высокой четкости напрямую связаны с их единственным преимуществом.
Ключевая современная тенденция в области видеонаблюдения заключается в увеличении количества сервисных функций в самих камерах, таких как локальная запись видео и звука, видеоаналитика, обнаружение лиц, возможность питания камер по одному кабелю и т.д. Кроме того, актуальное требование к современным системам видеонаблюдения – защита данных от несанкционированного доступа, которая успешно реализуется при передаче цифровых данных в IP-системах видеонаблюдения. Аналоговые стандарты высокой четкости не позволяют выполнять эти функции, поэтому решения на базе HD-CVI/TVI/AHD сохраняют свои позиции в сегменте недорогих систем с базовыми функциями. Они разрабатывались и продвигались крупными китайскими компаниями для проникновения на американский рынок, где исторически было установлено много систем видеонаблюдения, использующих коаксиальный кабель. Для записи аналоговых видеоизображений высокой четкости на стороне видеорегистратора требуется специализированное аппаратное обеспечение, в то время как для IP-систем может использоваться стандартное компьютерное "железо". Помимо этого, различные технологии несовместимы между собой, например видеорегистратор, поддерживающий стандарт HD-CVI, не может работать с камерами HD-TVI (и наоборот).
Сравнительно недавно на рынке была представлена аналоговая технология, позволяющая передавать видео по коаксиальному кабелю с разрешением 5 Мпкс и поддерживающая возможность питания камеры по коаксиальному кабелю. Кабель и используемые разъемы напрямую влияют как на дальность передачи видео, так и на его качество, поэтому в ближайшее время вероятность распространения аналоговых систем с разрешением свыше 1080p очень невелика, в том числе по причине технических ограничений.
Запись видеоизображения может производиться как во встроенную память камеры, так и на внешнее устройство – NVR. Очевидно, что аналоговые системы высокой четкости не имеют возможности локальной записи в камере, поскольку при этом не выполняется сжатие видеоизображения. Локальная память современных IP-камер позволяет записывать значительные объемы данных. Например, карта SDXC объемом 128 Гбайт может вести запись видео с разрешением 1080p в течение около 5 дней. Наличие локальной памяти в камере предоставляет возможность сохранить фрагмент видеоизображения при отсутствии сетевого соединения с NVR. При этом важно, чтобы видеорегистратор поддерживал работу с локальной памятью IP-камеры. Поэтому современные разработки в области IP-видео ориентированы на совместное использование хранилища в IP-камере и NVR.
Только когда все элементы IP-системы изначально разрабатываются с учетом дальнейшего полноценного взаимодействия, становится практически возможным реализовать все заявленные функциональные возможности IP-камеры в NVR и VMS
Ключевым параметром любого сетевого видеорегистратора (помимо максимально возможного количества каналов) является его производительность в части записи видеоизображения от IP-камер и трансляции на рабочие станции операторов. Для камеры с разрешением 5 Мпкс объем передаваемых данных может значительно варьироваться в зависимости от характеристик сцены, освещенности, используемого кодека, и т.д., поэтому поток данных может составлять в среднем 2–15 Мбит/с при скорости трансляции 10–15 кадр/с.
Использование камер с разрешением 5 Мпкс в теории позволяет приблизительно в 1,5 раза увеличить плотность пикселей на метр по сравнению с камерами 1080p. Однако более высокое разрешение камеры автоматически не гарантирует, что она способна формировать более качественное изображение, на которое влияют разнообразные факторы, в том числе место расположения камеры. Поэтому в ряде случаев использование двух (и более) камер 1080p позволит получить более детальную картинку события или нарушителя, по сравнению с одной камерой 5 Мпкс. Камеры с разрешением 5 Мпкс требуют значительно большего объема хранилища при записи и существенных вычислительных мощностей при декодировании видеопотоков на стороне клиентских рабочих станций. Это приводит к значительным затратам не только на сами камеры, но и на всю инфраструктуру, включающую в себя NVR и VMS.
Современные NVR, используемые для записи видео с высоким разрешением, имеют большое количество функций, необходимых для эффективной работы оператора системы видеонаблюдения. Среди них можно отметить встроенный видеоанализ и поддержку локального хранилища для видео в IP-камерах. При этом только когда все элементы IP-системы изначально разрабатываются с учетом дальнейшего полноценного взаимодействия, становится практически возможным реализовать все заявленные функциональные возможности IP-камеры в NVR и VMS. Поэтому важно, чтобы компания-производитель данного решения являлась разработчиком не только IP-камер, но и сетевых видеорегистраторов и систем управления видеоизображениями.
Опубликовано: Журнал "Системы безопасности" #6, 2016
