Тестирование тестированию - рознь.
Любимый афоризм одного из технических экспертов
Для начала выражаем глубокую признательность компаниям, любезно представившим свое оборудование для тестирования и оказавшим консультации по этому оборудованию.
На тестирование были представлены следующие беспроводные ситемы охранно-пожарной сигнализации: Unitech, "Стрелец" I, Infinite, Caddx, Elmes, Satel, Jablotron и DSC. Тестировались как системы со встроенными приемниками (или встраиваемыми), так и с внешними приемниками, позволяющими расширить традиционные проводные системы беспроводными извещателями. Конечно, сравнить такие разные системы достаточно сложно, но мы попытались это сделать согласно предложенной методике.
Таблица 1
|
Извещатели |
Jablotron |
Infinite |
"Стрелец" |
DSC |
Satel |
Elmes |
Unitech |
Caddx |
|
Объемный |
Есть |
Есть |
Есть |
Есть |
Есть |
Есть |
Есть |
Есть |
|
Объемный PI |
Нет |
Есть |
Есть |
Есть |
Нет |
Нет |
Нет |
Есть |
|
Уличный объемный |
Есть |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
|
Объемный, штора |
Нет |
Есть |
Есть |
Нет |
Есть |
Нет |
Нет |
Нет |
|
Магнитный |
Есть |
Есть |
Есть |
Есть |
Есть |
Есть |
Есть |
Есть |
|
Разбития стекла |
Есть |
Есть |
Есть |
Есть |
Нет |
Есть |
Нет |
Есть |
|
Дымовой ионизационный |
Есть |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
|
Дымовой оптический |
Есть |
Ожидается |
Есть |
Есть |
Нет |
Нет |
Нет |
Есть |
|
Газа |
Есть |
Есть |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
|
Угарного газа |
Нет |
Ожидается |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
|
Утечки воды |
Есть |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
|
Универсальный передатчик |
Магнитный |
Есть |
Магнитный |
Магнитный |
Магнитный |
Нет |
Есть |
Есть |
|
Низкой температуры |
Нет |
Ожидается |
Нет |
Есть |
Нет |
Нет |
Нет |
Нет |
|
Вибродатчик |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Есть |
|
Тип батареек |
Стандарт |
Литий |
Литий+Резерв |
Литий |
- |
- |
9 B |
Литий |
|
Длительность работы от батареек |
1 год |
- |
- |
3 года |
- |
- |
3 года |
- |
|
Средняя цена объемного извещателя из открытых источников |
40 дол. |
65 дол. |
60 дол. |
41 дол. |
50 дол. |
35 дол. |
40 дол. |
49 евро |
Ассортимент извещателей
Для начала вниманию читателей предлагается таблица наличия в ассортименте различных извещателей (см. табл. 1).
Сравнительный анализ показывает, что наибольший ассортимент извещателей имеет оборудование Jablotron и Infinite, такой ассортимент без труда удовлетворит практически любые запросы владельца коттеджа или частного дома. Наименьшую стоимость имеют объемные извещатели компании ELMES. Отдельно отметим систему "Стрелец", она позиционируется в качестве защиты крупных промышленных и коммерческих объектов, поэтому не имеет в ассортименте таких экзотических извещателей, как извещатель низкой температуры, протечки воды и пр.
Ассортимент оповещателей
Следующим этапом тестирования было сравнение ассортимента оповещателей (см. табл. 2).
Jabliotron имеет встраиваемый приемник-передатчик и поддерживает беспроводные оповещатели. Системы Infinite, DCS, Elmes, Unitech являются законченными функциональными блоками и имеют встроенные сирены. Системы Satel и Caddx представляют собой контрольные панели с модулем приемника, соответственно проводные сирены подключаются к основной контрольной панели. Напомним, что беспроводный оповещатель, как правило, требует питания, по радиоканалу он получает только сигнал управления
Коммуникаторы
Сравнительные характеристики коммуникаторов, использующихся в беспроводных системах охранно-пожарной сигнализации, указаны в табл. 3.
У контрольных панелей имеется встроенный телефонный коммуникатор, к которому можно подключить GSM-модуль (часто универсальный шлюз). Встроенные GSM-коммуникаторы имеют больше возможностей по передаче SMS-со-общений пользователю, а также по управлению системой с помощью SMS или в тональном режиме. Заслуживает внимания факт появления новых каналов передачи сообщений на станцию мониторнга; это GPRS, локальные сети. Возможность одновременного оповещения станции мониторинга и пользователя, несомненно, привлечет внимание потенциальных клиентов.
Универсальные приемники
Попробуем обойтись без таблицы. Стандартная задача подключения беспроводных извещателей к проводным контрольным панелям сторонних производителей может быть решена с помощью оборудования Jablotron, "Стрелец", Unitech и Caddx.
Устройства управления
Информация о данных устройствах собрана в табл. 4.
С клавиатурами и брелоками все понятно: всегда приятно иметь беспроводную клавиатуру, но не всегда это нужно. Поясним понятие "зона управления". Это проводная зона, управляющая режимом охраны системы. К таким зонам можно подключать контроллеры ТМ, Proximity, биометрически системы и управлять режимом охраны с помощью брелоков ТМ, Proximity-карт или даже использовать свой палец для постановки на охрану или снятия с охраны системы сигнализации.
Таблица 2
|
Оповещатели |
Jablotron |
Infinite |
"Стрелец" |
DSC |
Satel |
Elmes |
Unitech |
Caddx |
|
Беспроводной |
Есть |
Есть |
Нет |
Нет |
Есть |
Нет |
Нет |
Нет |
|
Проводной |
Есть |
Есть |
От исп. блока |
Встроен |
Подкл. к панели |
Нет |
Есть |
Подкл. к панели |
|
Уличный |
Есть |
Есть |
От исп. блока |
Нет |
Нет |
Нет |
Есть |
Подкл. к панели |
|
Внутренний |
Есть |
Есть |
Есть (в клавиатуре) |
Есть |
Есть |
Есть |
Есть |
Нет |
Таблица 3
| Коммуникаторы | Jablotron | Innite | Cтрелец | DSC | Satel | Elmes | Unitech | Caddx |
| Проводные | Есть | Есть | Нет | Есть | Есть | Нет | Есть | Есть |
| GSM | Есть | Ожидается | Нет | Есть | Есть | Есть (с внешним GSM) | Есть (с внешним GSM) | Есть |
| Прочие | Web | Web-управление | Нет | Нет | Нет | Нет | Нет | Web |
| SMS-пользователю | Все | - | Все | 4 | - | Есть | - | - |
| Голосовой дозвон | 2 | - | Есть | - | - | - | - | - |
| Сообщения на станцию мониторинга | Телефон, GSM, SMS, GPRS, LAN | Телефон | Телефон, GSM | Телефон, GSM | Телефон, GSM | - | Телефон | Телефон, GSM, LAN |
Таблица 4
|
Управление |
Jablotron |
Infinite |
"Стрелец" |
DSC |
Satel |
Elmes |
Unitech | Caddx |
|
Клавиатура LCD |
Нет |
Есть |
Есть |
Есть |
Есть |
Есть(на осн. блоке) |
Есть (на осн. блоке) |
Есть |
|
Клавиатура LED |
Есть |
Нет |
Есть |
Есть |
Есть |
Нет |
Нет |
Есть |
|
Радиобрелок |
Есть |
Есть |
Есть |
Есть |
Нет |
Нет |
Есть |
Есть |
|
Беспроводная клавиатура |
Есть |
Есть |
Нет |
Нет |
Нет |
Нет |
Есть |
Нет |
|
Зона управления |
Есть |
Есть |
- |
Есть |
Есть |
Нет |
Нет |
Есть |
|
Беспроводная зона управления |
Есть |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Контрольные панели
Краткие характеристики контрольных панелей см. в табл. 5.
В каждой зоне контрольной панели Jablotron может быть зарегистрировано до 2 извещателей, а общее количество беспроводных брелоков и беспроводных клавиатур не может превышать 8. Система "Стрелец" является модульной, и ее характеристики зависят от архитектуры конечной системы Системы Satel и Caddx строятся на базе контрольных панелей, и их характеристики зависят от применяемой контрольной панели.
Ретрансляторы
Ретрансляторы нужны для увеличения дальности работы радиоустройств. Для системы Jablotron ретранслятором может служить универсальный приемник, к которому подключен универсальный передатчик, но такой ретранслятор способен обслуживать только одну зону. Более полноценные ретрансляторы есть у Infinite, Elmes и Caddx. Они могут обслуживать уже несколько зон одновременно. Система "Стрелец" благодаря двустороннему радиоканалу имеет сотовую архитектуру, роль ретрансляторов выполняют приемопередатчики, в которые регистрируются беспроводные устройства (извещатели, брелоки и пр.)
Управление домашней автоматикой
Речь идет о простейших системах домашней автоматики, как правило, это возможность управления устройствами по протоколу Х-10. Также есть возможность включения/выключения устройств по расписанию, по командам. Устройства Х-10 позволяют осуществлять плавную регулировку освещения (в том числе и в зависимости от внешнего освещения). Если требуется наличие такой простейшей автоматики, то можно обойтись и заложенными в контрольную панель функциями. Если необходим более высокий уровень автоматизации (наличие сцен и сценариев работы), целесообразно обратиться к специализированным системам домашней автоматики. Возможность управления устройствами Х-10 имеют системы Infinite и Caddx.
Программное обеспечение
Как видно из табл. 6, большинство систем позволяет программировать их с помощью компьютера.
Наиболее популярный интерфейс - RS-232. Он уже не так часто встречается в современных компьютерах, но существуют переходники USB-RS-232; правда, переходники не всех производителей могут использоваться для подключения контрольных панелей к компьютеру, необходимо уточнять рекомендуемые модели переходников. Достаточно интересно программирование контрольной панели Jablotron через Web-сайт производителя. Данные в GSM-модуль панели передаются с помощью SMS или через GPRS. С этого же сайта можно и управлять контрольной панелью.
Сначала мы хотели сравнить возможности программного обеспечения, но оно оказалось настолько разным и непохожим друг на друга, что от идеи сравнения пришлось отказаться. Отметим только то, что программное обеспечение всех производителей достаточно удобно и позволяет практически полностью программировать параметры контрольных панелей.
Таблица 5
|
Панели |
Jablotron |
Infinite |
"Стрелец" |
DSC |
Satel |
Elmes |
Unitech |
Caddx |
|
Проводные зоны |
4 |
1 |
Нет |
До 2 |
В зависимости от панели |
Нет |
1 |
В зависимости от панели |
|
Беспроводные зоны |
16 (до 32 извещателей) |
32 |
512 |
32 |
32 |
32 |
8 |
До 48 |
|
Проводные пульты |
4 |
Встроен |
Нет |
Встроен |
Есть |
Встроен |
Встроен |
Есть |
|
Беспроводные пульты |
До 8 |
4 |
Есть |
Нет |
Нет |
Нет |
Есть |
Нет |
|
Брелоки |
До 8 |
8 |
Есть |
16 |
Нет |
16 |
Есть |
Есть |
|
Выход сирены |
Есть |
Нет |
Доп. модули |
Нет |
Есть |
Нет |
Есть |
Есть |
|
Программируемые выходы |
2 |
1 |
Доп. модули |
До 2 |
В зависимости от панели |
3 |
Нет |
В зависимости от панели |
|
Беспроводные выходы |
Есть |
Нет |
Есть |
Нет |
Нет |
Нет |
Нет |
Нет |
Радиоканал
Приведем основные параметры используемого радиоканала (см. табл. 7).
Практически все системы используют рабочую частоту 433 МГц. Модели с рабочими частотами 433 МГц и 868 МГц имеет Unitech и новая система с частотой 868 МГц ожидается от Jablotron Одновременно использует частоты 433 МГц и 868 МГц только система "Стрелец", что обеспечивает ей повышенную помехозащищенность. Система Jablotron использует двусторонний канал частично, извещатели только передают сигнал от контрольной панели, которая принимает сигналы от извещателей и передает их на беспроводные клавиатуры для отображения информации, а также на беспроводные сирены и универсальные приемники Самый серьезный алгоритм шифрования сигнала используется в системе "Стрелец" наиболее просто обойти защиту сигнала шифрованием можно в системе Elmes, что обусловлено применением стандартных алгоритмов, используемых в большинстве автомобильных сигнализаций. Конечно, взлом кода займет слишком много времени, но существующие устройства копирования и подмены сигнала могут помочь злоумышленнику достаточно быстро справиться с системой.
Таблица 6
|
Программное обеспечение |
Jablotron |
Infinite |
"Стрелец" |
DSC |
Satel |
Elmes |
Unitech |
Caddx |
|
Программное обеспечение |
Есть |
Есть |
Есть |
Есть |
Есть |
Нет |
Нет |
Есть |
|
Интерфейс внешний |
USB/RS-232 |
RS-232 |
RS-232 |
RS-232 |
RS-232 |
- |
- |
RS-232 |
|
Программирование через Web |
Да |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Таблица 7
|
Параметры радиоканала |
Jablotron |
Infinite |
"Стрелец" |
DSC |
Satel |
Elmes |
Unitech |
Caddx |
|
Шифрование |
Есть |
Есть |
Есть |
Есть |
Есть |
Есть |
Есть |
Нет |
|
Двусторонний |
Частично |
Нет |
Да |
Нет |
Да |
Нет |
Да |
Нет |
Дальность связи
Проверка дальности связи проводилась в офисном здании. Конечно, это обстоятельство не позволяет утверждать, что дальность связи одной из систем во столько-то раз лучше или хуже дальности другой системы, поэтому сравнение можно считать достаточно условным. Наименьшую дальность связи продемонстрировала система Unitech, лучшие показатели - у системы "Стрелец". Дальность остальных систем примерно одинакова.
Общие выводы и рекомендации

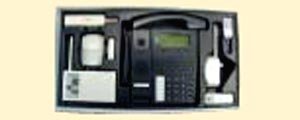

Jablotron
Система для небольших и средних объектов. Широкий ассортимент извещателей, большие возможности перекрестного использования беспроводных устройств (одновременная регистрация извещателей и кнопок в нескольких приемниках), возможность использования различных коммуникаторов, простота программирования и эксплуатации. Рекомендуется для построения беспроводных систем охранной сигнализации с элементами домашней автоматики или для расширения существующих проводных систем беспроводными извещателями.
Infinite
Система для небольших и средних объектов. Широкий ассортимент извещателей, высокая функциональность, цена выше средней. Система может с успехом использоваться для элитного жилья.

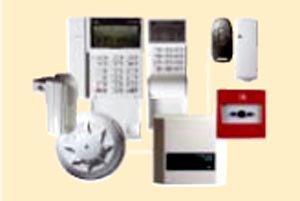

"Стрелец"
Система для средних и крупных объектов. Небольшой ассортимент извещателей, гибкая архитектура, высокая надежность радиоканала Рекомендуется для профессиональных систем охранно-пожарной сигнализации.

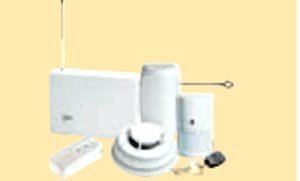

DSC
Система для небольших и средних объектов. Ассортимент извещателей средний, очень высокая функциональность, гибкая настройка, требует квалифицированной установки. Можно рекомендовать для конечных пользователей с высокими требованиями к функциям системы.

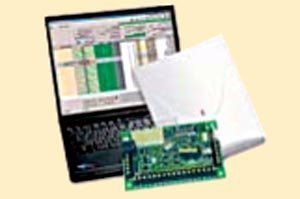

5атеl
Серия контрольных панелей с модулями радиоприемников. Может использоваться на средних и крупных объектах. Ассортимент извещателей средний, высокая функциональность, гибкая настройка. Рекомендуется при необходимости построения гибридных (проводно-беспроводных) систем.

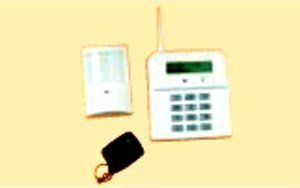

Elmes
Система для малых объектов. Простая система с небольшим набором извещателей. Может использоваться для бюджетных решений с невысокими требованиями к системе.

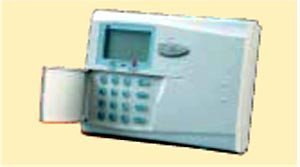

Unitech
Система для средних объектов. Ограниченный ассортимент извещателей, ограниченные возможности передачи сообщений. Может использоваться для построения автономных систем сигнализации или для расширения существующих проводных систем беспроводными извещателями

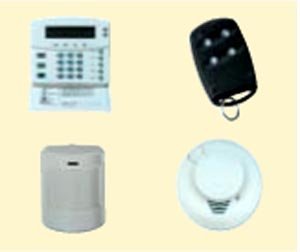

Caddx
Серия контрольных панелей с модулями приемников. Может использоваться на средних и крупных объектах. Ассортимент извещателей средний, высокая функциональность, гибкая настройка. Некоторым недостатком можно считать отсутствие шифрования радиоканала. Рекомендуется при необходимости построения гибридных (проводно-беспроводных) систем.
Заключение
Анализ даже небольшой части имеющихся на рынке беспроводных систем показал, что уровень развития беспроводных охранно-пожарных сигнализаций достаточно высок и позволяет обеспечить охрану малых, средних и крупных объектов, выбрать нужный уровень функциональности, подобрать систему по простоте пользования, обеспечить необходимый канал передачи данных на станцию мониторинга и пользователю. То есть беспроводные системы вполне пригодны для построения систем сигнализации большинства объектов и обеспечения соответствующего уровня безопасности Надеемся, что приведенный анализ некоторых систем поможет монтажным организациям и конечным пользователям в выборе системы для конкретного объекта.
Журнал "Системы безопасности", №4 (70) 2006 года
