На базе блоков системы ROXTON 8000 можно решать самый широкий круг задач в следующих областях:
Система ROXTON 8000 представляет собой многофункциональное – 512-ти зонное 3-х канальное многоприоритетное цифроаналоговое решение. Блоки системы разбиты на 4-ре основные группы:
Терминальные усилители системы (далее терминалы) представляют собой конечные многофункциональные устройства. Терминалы могут работать как самостоятельно, так и под управлением блоков системы. Блоки контроля и управления также, как и терминалы, имеют цифроаналоговую реализацию, расширяют функционал системы, повышая ее приоритетность и гибкость. Терминалы представляют собой как однозонные, так и многозонные решения. Для удобства управления терминалы могут объединяться в группы (до 8-ми). Контроль и управление терминалами, осуществляется по интерфейсу RS-485. Всего в системе может присутствовать до 9-ти блоков управления до 64-х терминальных усилителя
Общие возможности системы:
Основные функции системы:
Структура и состав системы
Блоки системы ROXTON 8000 можно разделить на следующие группы:
Терминальные исполнительные устройства:
Блоки управления:
Блоки контроля:
Блоки контроля и управления:
В качестве дополнительного оборудования в системе используется универсальный аудио-проигрыватель ROXTON CD-8121.
АРМ ROXTON-Soft осуществляет дистанционный контроль и управление блоками системы ROXTON 8000, существенно расширяя ее возможности.
Работа системы оповещения ROXTON 8000
Всего в системе оповещения ROXTON 8000 может использоваться до 64-х терминальных устройств (терминалов) и до 9-ти блоков контроля и управления.
Примечание. Блок автоматического контроля линий ROXTON LC-8108 является аналоговым устройством сопряжения с исполнительными периферийными элементами – громкоговорителями, динамическими указателями, аттенюаторами на контактном уровне.
Программное обеспечение работает в связке с блоком управления ROXTON RS-8108, предназначенным для преобразования управляющего сигнала формата USB в цифровой протокол RS-485, а также распределения аудио-сигнала по трем возможным направлениям.
Под ручным управлением будем понимать следующие действия:
В системе используются следующие типы сообщений:
Автоматическое управление подразумевает выполнение всех функций, присущих ручному управлению, но активируемых управляющими сигналами следующих видов:
Система оповещения ROXTON 8000 позволяет осуществлять ручной и автоматический, локальный и дистанционный контроль с последующей выдачей сигналов следующего вида: светового, звукового, нормально разомкнутого (н/о), нормально замкнутого (н/з) "сухого" контакта.
Основные контролируемые параметры:
Для повышения гибкости управления системой терминалы могут объединяться в группы, для чего им присваивается дополнительный адрес адрес группы, позволяющий осуществлять оперативное включение / отключение конкретной группы терминалов нажатием одной кнопки.

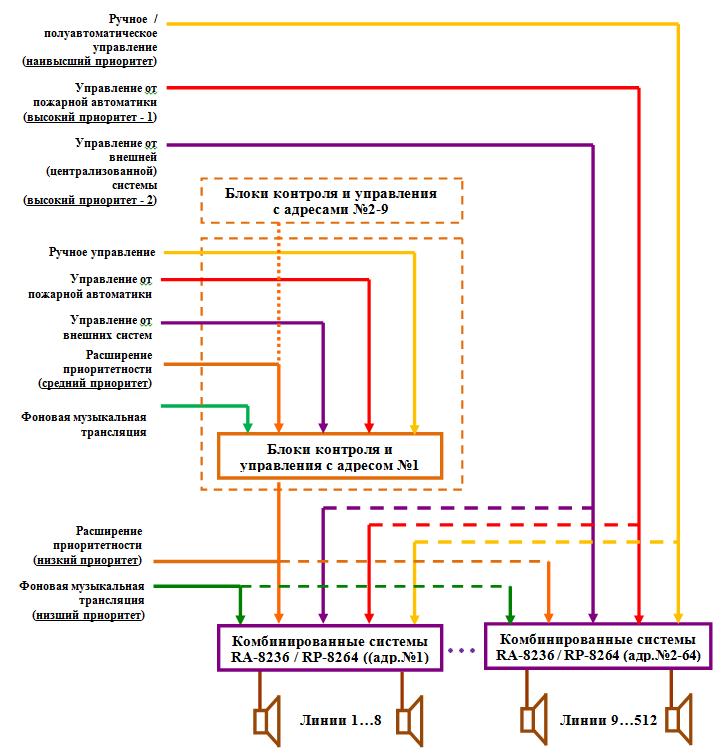

Гибкость системы приоритетов
Система приоритетов позволяет существенно повысить гибкость управления. Система приоритетов построена следующим образом. Наивысший приоритет в системе имеют исполнительные устройства – терминалы
На терминалах реализовано 4 (собственных) базовых и 4 дополнительных приоритета. В иерархии приоритетов терминалов предпоследний приоритет отводится для дистанционного управления. Управление данным приоритетом может осуществляться с 9-ти блоков управления, каждый из которых имеет свои 4 базовых приоритета. Таким образом, общая приоритетность системы может достигать 40. Приоритет блока управления определяется его адресом. Наивысший приоритет имеет блок с адресом №9.
В системе ROXTON-8000 реализован так называемый «умный маршрутизатор», позволяющий:
Система приоритетов позволяет повысить достоверность передачи экстренного сообщения. При одновременном обращении нескольких устройств управления к одному и тому же терминалу, группе терминалов, приоритет управления имеют блоки с более высоким адресом.
Коммутация системы
Для межблочного соединения блоков системы используется витая пара не ниже категории 3. В качестве оконечной обжимки кабеля используются телекоммуникационные разъемы типа 8Р8С или RJ-45. Распайка кабеля производится согласно таблице
| НОМЕР КОНТАКТА | ЦВЕТ | НАЗНАЧЕНИЕ |
|---|---|---|
| 1 | белый / оранжевый | Data |
| 2 | оранжевый | Data |
| 3 | белый / зеленый | Audio 1 |
| 4 | синий | Audio 2 |
| 5 | белый / синий | Audio 2 |
| 6 | зеленый | Audio 1 |
| 7 | белый / коричневый | Audio 3 |
| 8 | коричневый | Audio 3 |
Для эффективного функционирования блоков системы выбраны следующие параметры интерфейса RS-485:
При данных параметрах может быть реализована дальность передачи сигнала до 1км без ретранслятора. При передаче данных (звук+управление) на расстояние более 100 м соединение блоков системы должно осуществляться по шинной топологии. При этом крайние блоки, подключенные к шлейфу, терминируются резисторами 120 Ом
