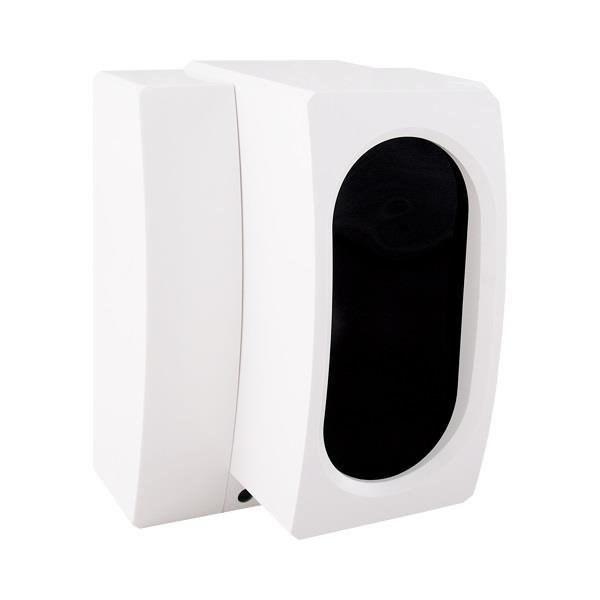

Извещатель дымовой оптический линейный, однопозиционный, дальность от 8...100 м, 2-е схемы включения: с питанием по ШС и от отдельного источника питания, 3 вых.реле (ПОЖАР-НЗ, ПОЖАР-НР, НЕИСПРАВНОСТЬ-НЗ), U-пит.10...30В, I-потр. 1.5 мА, IP40, t-раб.-30...+55°С, 135х120х105 мм
Назначение:
Оптико-электронные линейные пожарные извещатели ИП212-52СМ «ИПДЛ-52СМ» (узкоугольные) предназначены для обнаружения дыма и применяются для защиты помещений, имеющих большую площадь, большую протяженность или большую высоту потолков, а также обладающих сравнительно неплохой геометрией стен (параллельность противоположных сторон). Извещатели ИП212-52СМ являются однопозиционными извещателями.
Характеристики:
| Параметр | Значение |
|
Устанавливаемые пороги срабатывания для ИП212-52СМ |
20%, 30%, 40%, 50% |
| Диапазон контролируемых расстояний |
от 8 до 100 м |
|
Максимальная ширина защищаемого одним извещателем пространства |
не более 9 м |
|
Напряжение питания извещателя (приемника и передатчика) |
от 10 до 30 В |
|
Ток, потребляемый извещателем в режиме «Норма» |
не более 1,5 мА |
|
Ток, потребляемый передатчиком при питании от отдельного источника |
не более 1 мА |
|
Ток, потребляемый приемником в режимах: |
|
|
- формирования выходного сигнала «Внимание» |
не более 11 мА |
|
- формирования выходного сигнала «Пожар» |
не более 35 мА |
|
- формирования выходного сигнала «Неисправность» в режиме «реле» |
не более 11 мА |
|
- формирования выходного сигнала «Неисправность» в режиме «ключ» |
не более 1,5 мА |
|
Величина скачка тока при формировании сигнала «Внимание» |
7,5 +/- 0,75 мА |
|
Ток утечки при питании напряжением обратной полярности |
не более 2 мкА |
|
Длительность отключения питания для сброса |
не менее 2 с |
|
Инерционность срабатывания извещателя: |
|
|
типовая |
5 с |
|
максимальная |
10 с |
| Инерционность фиксации извещения «Неисправность» в режимах: | |
|
«Неисправность - память», «Неисправность - допуска» |
от 3 до 5 с |
|
«Неисправность - луч» |
от 15 до 25 с |
|
«Неисправность - синхронизация», «Неисправность - сбой» |
от 40 до 70 с |
|
«Неисправность - превышение», «Неисправность - снижение» |
от 40 до 70 с |
|
Величина сопротивления замкнутых контактов оптореле: |
|
|
типовая |
15 Ом |
|
максимальная |
25 Ом |
| Величина сопротивления разомкнутых контактов оптореле |
не менее 500 кОм |
|
Величина сопротивления изоляции выходных опторелейных цепей |
не менее 500 кОм |
|
Ток, коммутируемый опторелейными выходами |
не более 100 мА |
|
Напряжение, коммутируемое опторелейными выходами |
не более 100 В |
|
Предельное значение компенсации чувствительности |
3 дБ (50%) |
|
Скорость изменения оптической плотности среды, |
|
|
в режиме быстрой компенсации |
1 %/мин |
|
в режиме медленной компенсации |
0,2 %/мин |
|
Габаритные размеры приемо-передатчика |
не более 135x120x100 мм |
|
Масса приемо-передатчика |
не более 0,4 кг |
|
Габаритные размеры устройств выносных УВ-ПРД-ПРМ |
не более 55x55x21 мм |
|
Масса УВ-ПРД-ПРМ в отдельности |
не более 0,04 кг |
|
Габаритные размеры рефлектора-отражателя |
не более 246х210х13 мм |
|
Масса рефлектора-отражателя |
не более 0,25 кг |
|
Диапазон рабочих температур |
от - 30 до + 55 оС |
|
Максимально-допустимая относительная влажность |
98% |
|
Максимально допустимая частота вибрации |
55 Гц |
|
Максимально-допустимая освещенность в месте установки |
12000 лк |
|
Степень жесткости по устойчивости к воздействию ЭМП |
четвертая |
|
Степень защиты оболочки по ГОСТ 14254 |
IP 40 |
Комплектность:
Для оптимизации стоимости комплекта для защиты различных помещений извещатели ИП212-52СМ поставляются в двух вариантах поставки в зависимости от длины контролируемого помещения – от 8 до 80 м и от 8 до 100 м.
Комплект поставки извещателя ИП212-52СМ с дальностью от 8 до 80 м
|
Наименование |
Кол-во |
|
Извещатель пожарный линейный ИП212-52СМ (ИПДЛ-52СМ) в составе: |
|
|
Приемо-передатчик |
1 |
|
Рефлектор-отражатель |
1 |
|
Комплект монтажных частей 1 |
|
|
Шуруп 4Х30 DIN 7996 |
8 |
|
Дюбель 6Х30 |
8 |
|
Комплект монтажных частей 2 |
|
| Шуруп 3×20 | 4 |
|
Дюбель S 5×25 |
4 |
| Руководство по эксплуатации | 1 |
Комплект поставки извещателя ИП212-52СМ с дальностью от 8 до 100 м
|
Наименование |
Кол-во |
|
Извещатель пожарный линейный ИП212-52СМ (ИПДЛ-52СМ) в составе: |
|
|
Приемо-передатчик |
1 |
|
Рефлектор-отражатель |
2 |
|
Комплект монтажных частей 1 |
|
|
Шуруп 4Х30 DIN 7996 |
12 |
|
Дюбель 6Х30 |
12 |
|
Комплект монтажных частей 2 |
|
| Шуруп 3×20 | 4 |
|
Дюбель S 5×25 |
4 |
| Руководство по эксплуатации | 1 |
