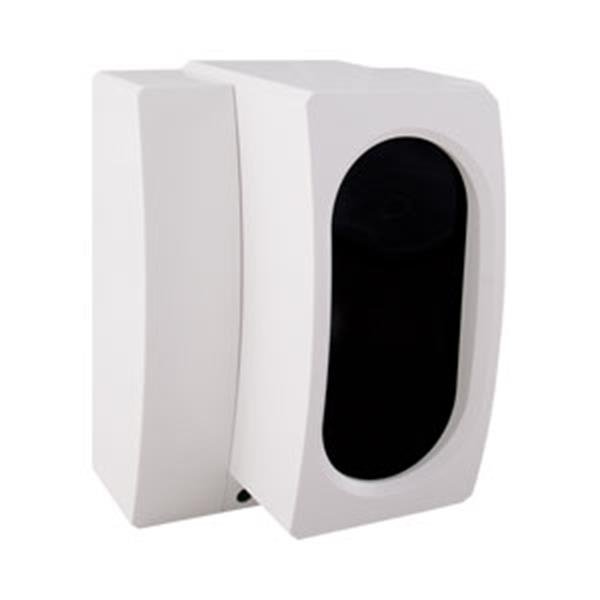

ИПДЛ-52СМД (8-100) Извещатель дымовой оптический линейный однопозиционный

Извещатель дымовой оптический линейный однопозиционный двухпроводный. Диапазон расстояний от 8 до 100 м. макс. Ширина 9 м, напряжение питания извещателя (приемника и передатчика) от 10 до 30 В, ток в режиме «Норма» 0,7 мА, размеры приемо-передатчика 135x120x100 мм, выносных УВ-ПРД-ПРМ 55x55x21 мм, рефлектора-отражателя 246х210х13 мм, масса приемо-передатчика 0,4 кг, УВ-ПРД-ПРМ в отдельности 0,04 кг, рефлектора-отражателя 0,25 кг, от - 30 до + 55 оС

Назначение:

Оптико-электронные линейные пожарные извещатели ИП212-52СМД «ИПДЛ-52СМД» (узкоугольные) предназначены для обнаружения дыма и применяются для защиты помещений, имеющих большую площадь, большую протяженность или большую высоту потолков, а также обладающих сравнительно неплохой геометрией стен (параллельность противоположных сторон). Извещатели ИП212-52СМД являются однопозиционными извещателями и предназначены для работы только в двухпроводных шлейфах.

Устройство:

Извещатели ИП212-52СМД состоят из приемо-передатчика и рефлектора-отражателя и выносного устройства УВ-ПРД-ПРМ.
В извещателе типа ИП212-52СМД приемник и передатчик размещены в одном корпусе, а оптические каналы разнесены и изолированы в двухкамерной оптической системе.
В качестве рефлектора-отражателя в ИП212-52СМД используется высокоэффективный световозвращающий рефлектор-отражатель (катафот), способный выполнять свои функции даже при отклонении его поверхности относительно оптического луча на ±10÷15 градусов.

Принцип действия
Принцип действия извещателей построен на свойстве уменьшения мощности оптического луча, прошедшего через задымленную среду. Передатчик извещателя формирует периодически-повторяющиеся пачки инфракрасных импульсов.
Существенным отличием в работе двухпозиционных и однопозиционных извещателей является то, что в первом случае оптический луч один раз преодолевает контролируемое пространство, а во втором случае ему необходимо это сделать дважды. В результате ослабление принимаемого сигнала для одной и той же задымленности для второго случая будет значительно больше, что позволяет устанавливать гарантированно-различимые пороги срабатывания с меньшим интервалом. В зависимости от размеров защищаемого помещения или других особенностей применения в ИП212-52CМД могут быть установлены четыре порога срабатывания (50%, 40%, 30% и 20%).
ИП212-52СМД предназначен для включения только в двухпроводные шлейфы, его особенности (сверхнизкое потребление и способ формирования сигнала «Неисправность») делают его более предпочтительным по сравнению с остальными модификациями при применении в любых двухпроводных шлейфах.
В ИП212-52СМД отсутствуют опторелейные выходы, поэтому они не могут применяться в четырехпроводных шлейфах и предназначены только для двухпроводного включения в шлейфы, при этом их потребление снижено до минимально-возможного уровня (не более 0,7 мА), что позволило существенно увеличить их максимальное количество в одном шлейфе (ППК-2 – до 14 шт., ППК-2М – до 8 шт., Сигнал-20П - до 4 шт.)

Юстировка
За счет применения пружинно-винтового юстировочного механизма обеспечивается плавная и очень точная настройка положения приемо-передатчика
Процесс юстировки аналогичен процессу описанному для ИП212-52СМ. Выбор тактики работы извещателей ИП212-52СМД схож с ИП212-52СМ, но имеет свои отличия. Общие и индивидуальные настройки тактики работы извещателей приведены в таблице.

Характеристики:

Комплектность:

Для оптимизации стоимости комплекта для защиты различных помещений извещатели ИП212-52СМД поставляются в трех вариантах поставки в зависимости от длины контролируемого помещения – от 8 до 60 м, от 8 до 80 м и от 8 до 100 м.

Комплект поставки извещателя ИП212-52СМД с дальностью от 8 до 60 м

Комплект поставки извещателя ИП212-52СМД с дальностью от 8 до 80 м

Комплект поставки извещателя ИП212-52СМД с дальностью от 8 до 100 м
