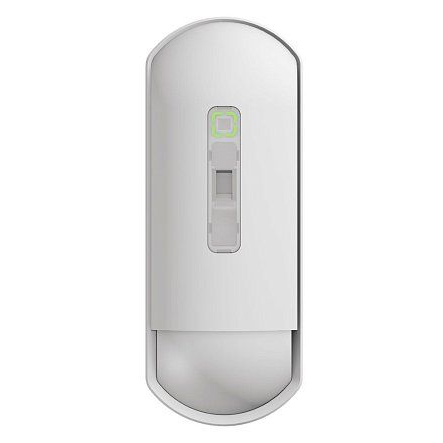

FLX-A-DAM Извещатель охранный комбинированный

Модели

FLX-A-AM

FLX-A-DAM

Установка

Метод обнаружения

Пассивный инфракрасный

Пассивный инфракрасный и микроволновой

Покрытие

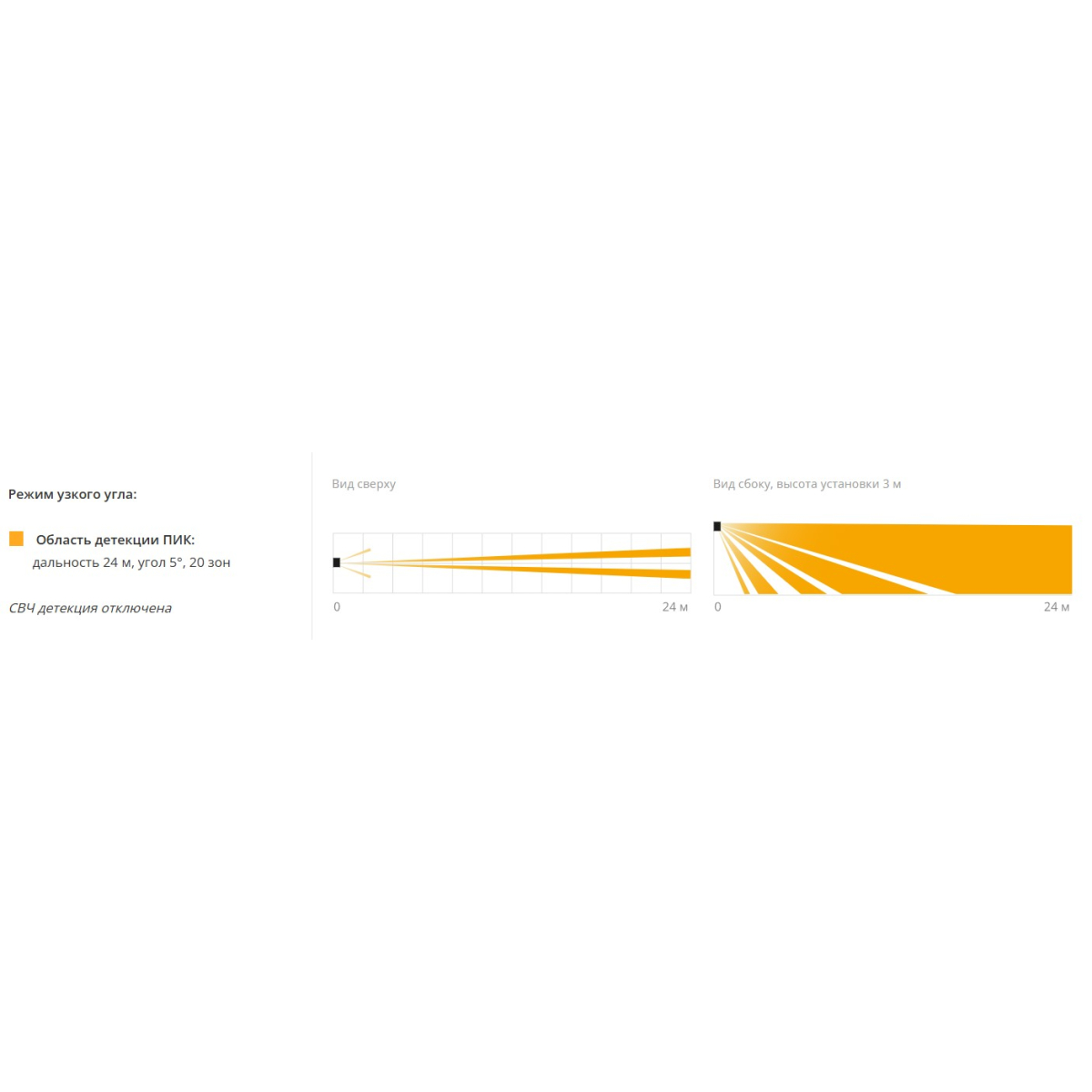

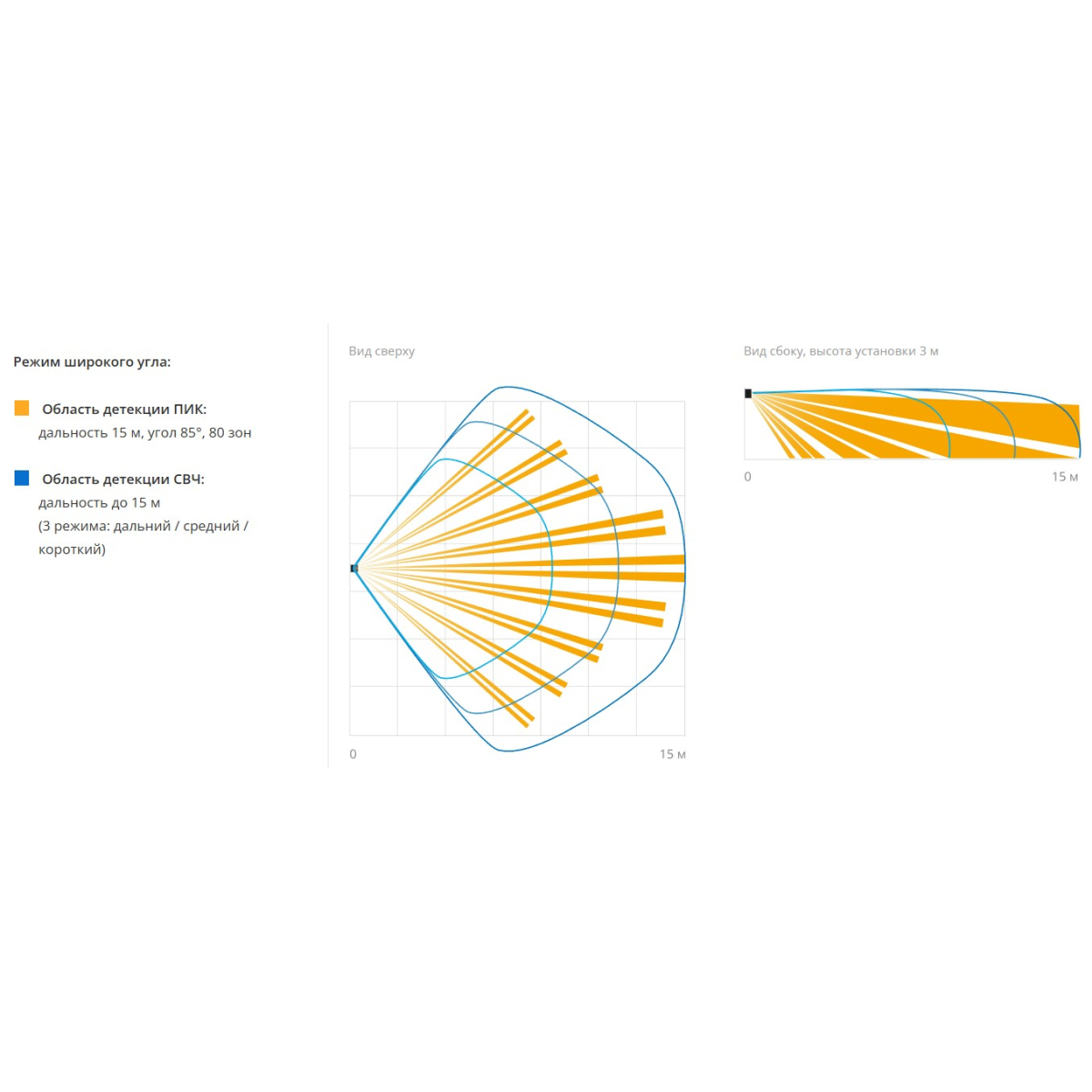

Wide (широкий): 15 м 85°/Narrow (узкий): 24 м 5°

(В режиме Narrow микроволновое обнаружение не работает.)

Зоны обнаружения

Wide (широкий): 80 зон/Narrow (узкий): 20 зон

Высота установки

2,0—3,0 м

Период повторения сигнала тревоги

2,0 ±0,5 с

Время подготовки

Приблизительно 60 с (мигание светодиода)

Светодиодный индикатор*

Переключение ON/OFF

Несколько цветов: Подготовки

Зеленый: Обнаружение тревоги и

маскировки Желтый: Ошибка

самопроверки Красный: Низкое

напряжение

Переключение ON/OFF

Несколько цветов: Подготовки

Зеленый: Обнаружение тревоги и маскировки

Фиолетовый: Обнаружение пассивный инфракрасный

Желтый: Обнаружение

микроволновой и ошибка самопроверки

Красный: Низкое напряжение

Электрические характеристики

Входная мощность

9,5-16 В постоянного тока

Потребление тока

12 мА (стандарт)

16 мА (макс.) при 12 В постоянного тока

16 мА (стандарт)

21 мА (макс.) при 12 В постоянного тока

Релейный

выход

Неполадки

Нормально замкнуто, 24 В постоянного тока, 0,1 А (макс.) (Резистивная нагрузка)

Сигнализация

Нормально замкнуто, 24 В постоянного тока, 0,1 А (макс.) (Резистивная нагрузка)

Несанкциониро­ванное вскрытие

Нормально замкнуто, 24 В постоянного тока, 0,1 А (макс.) (Резистивная нагрузка) (Незамкнуто при снятой крышке.)

Удаленная светодиодная индикация

Клемма: незамкнуто = OFF, 0 В = ON

Условия эксплуатации

Рабочая температура

-20...+50°С

-20...+50°С

Компенсация влияния температуры

Цифровое (механизм точного наведения)

Влажность окружающей среды

95% макс.

Радиопомехи

Отсутствие сигнализации 10 В/м

Механические параметры

Размеры

В: 159,1 х Ш: 62,2 х Г: 55,7 мм

Вес

Прибл. 180 г

Прибл. 200 г

Монтаж

Стена, потолок (в помещениях)

(с кронштейном: стена, угол, потолок)
