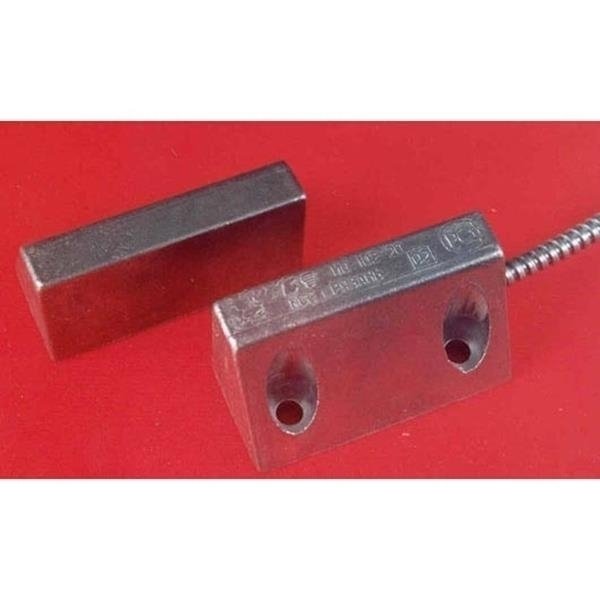

Магнитоконтактный извещатель накладной на металлическую дверь, три контакта, рабочий зазор 15 мм, металлический рукав, корпус:металл, в уменьшенном силуминовом корпусе, температурный диапазон от минус 50 до плюс 50, максимальное значение коммутируемого напряжения: 72 В.
ТЕХНИЧЕСКИЕ ДАННЫЕ
1.Извещатель охранный точечный магнитоконтактный ИО 102-20 (далее извещатель) предназначен для
блокировки гаражных ворот, ангаров, железнодорожных контейнеров, телефонных шкафов и других конструктивных магнитопроводящих (металлических) и магнитонепроводящих (алюминиевых, деревянных и т. д.) элементов зданий и сооружений на открывание или смещение с выдачей в шлейф приемно-контрольного прибора извещения о тревогепутем размыкания или замыкания контактов геркона. Извещатель может использоваться вместо концевых механических выключателей.
Извещатели ИО 102-20 А2П ИБ, ИО 102-20 Б2П ИБ могут устанавливаться во взрывоопасных зонах помещений, если имеют на основании маркировку взрывозащиты ОЕхiaIIBТ6Х (сертификат соответствия № РОСС RU.ГБ05.В01960). В этом случае сигнальная цепь извещателя должна подключаться к сертифицированному барьеру безопасности с выходными искробезопасными цепями уровня «ia».
Извещатель конструктивно состоит из магнитоуправляемого датчика (геркон, помещенный в
пластмассовый или металлический корпус) и управляющего магнита (магнит, установленный в пластмассовый или металлический корпус).
Конструкция извещателя обеспечивает степень защиты оболочки IP 44 по ГОСТ 14254.
Подключение датчика к шлейфу осуществляется с помощью проводов, помещенных в металлический или пластмассовый гофрорукав, длиной 0,6 м (для исполнения ИО 102-20 А2М К длина проводов 2,9 м); в исполнении ИО 102-20 Б2П В подключение – через винтовой клеммник, установленный внутри датчика.
Извещатель в зависимости от конструктивного исполнения имеет дополнительные условные обозначения, приведенные в табл. 1.
Таблица 1
№ п/п |
Обозначение |
Тип корпуса |
Тип геркона |
Материал корпуса |
Материал гофрорукава |
1 |
ИО 102-20 А2П |
Рисунок 1 |
С двумя контактами (рис. 3а) |
Пластик |
Пластик |
2 |
ИО 102-20 А2П ИБ |
С двумя контактами (рис. 3а) |
Пластик |
Пластик |
|
3 |
ИО 102-20 А3П |
С тремя контактами (рис. 3б) |
Пластик |
Пластик |
|
4 |
ИО 102-20 А2М |
С двумя контактами (рис. 3а) |
Металл |
Металл |
|
5 |
ИО 102-20 А3М |
С тремя контактами (рис. 3б) |
Металл |
Металл |
|
6 |
ИО 102-20 Б2П |
Рисунок 2 |
С двумя контактами (рис. 3а) |
Пластик |
Пластик |
7 |
ИО 102-20 Б2П ИБ |
С двумя контактами (рис. 3а) |
Пластик |
Пластик |
|
8 |
ИО 102-20 Б3П |
С тремя контактами (рис. 3б) |
Пластик |
Пластик |
|
9 |
ИО 102-20 Б2М |
С двумя контактами (рис.3а) |
Металл |
Металл |
|
10 |
ИО 102-20 Б3М |
С тремя контактами (рис. 3б) |
Металл |
Металл |
|
11 |
ИО 102-20 Б2П В |
С двумя контактами (рис. 3а) |
Пластик |
- |
|
12 |
ИО 102-20 А2М К |
Рисунок 1 |
С двумя контактами (рис. 3а) |
Металл |
Металл |
2. Расстояние между магнитоуправляемым датчиком и управляющим магнитом при выдаче сигнала «Тревога» и расстояние при восстановлении в «Дежурный режим» (размыкание или замыкание контактов геркона) соответствуют табл. 2.
Таблица 2
Исполнение извещателя |
На магнитопроводящем основании |
На магнитонепроводящем основании |
||
Расстояние при выдаче сигнала «Тревога», не более, мм |
Расстояние при восстановлении в «Дежурный режим», не менее, мм |
Расстояние при выдаче сигнала «Тревога», не более, мм |
Расстояние при восстановлении в «Дежурный режим», не менее, мм |
|
А2П, А2М, А2П ИБ, Б2П, Б2П ИБ, Б2М, Б2П В |
65 |
30 |
80 |
45 |
А3П, А3М, Б3П, Б3М |
40 |
14 |
55 |
20 |
А2М К |
65 |
45 |
150 |
80 |
3. Количество срабатываний извещателя в режимах коммутации постоянного и переменного тока, указанных в табл. 3, соответствуют значениям, приведенным в табл. 3.
Таблица 3
Исполнение извещателя |
Ток, А |
Напряжение, В |
Максимальная мощность, Вт |
Количество срабатываний |
А2П, А2П ИБ, А2М, А2М К, Б2П, Б2П ИБ, Б2М, Б2П В |
от 0,01 до 0,05 |
от 10 до 50 |
10 |
106 |
А3П, А3М, Б3П, Б3М |
от 0,01 до 0,1 |
от 10 до 36 |
7,5 |
105 |
4 Минимальное значение силы постоянного или переменного тока - 0,001 А.
5 Максимальное значение силы постоянного или переменного тока - 0,5 А.
6 Минимальное значение коммутируемого напряжения - 0,02 В.
7 Максимальное значение коммутируемого напряжения - 72 В.
8 Максимальное значение коммутируемой мощности – 10 Вт
9.Выходное электрическое сопротивление замкнутых контактов извещателя - не более 0,5 Ом.
10.Извещатель сохраняет работоспособность в диапазоне температур от минус 50 до плюс 50° С и относительной влажности до 98% при температуре 35° С без конденсации влаги.
11.Извещатель рассчитан на непрерывную круглосуточную работу.
12. Срок службы извещателя - не менее 8 лет.
13.Масса извещателя: в пластмассовом корпусе – не более 155г, в металлическом корпусе – не более 225г.
14.Диаметр крепежных отверстий – 5,5 мм.
2. СОДЕРЖАНИЕ ДРАГОЦЕННЫХ МЕТАЛЛОВ В ОДНОМ ИЗВЕЩАТЕЛЕ
Золото – 0,2087 мг.
Рутений - 0,0472 мг.
3. КОМПЛЕКТ ПОСТАВКИ
В комплект поставки извещателя входят:
- датчик магнитоуправляемый – 1 шт.;
- управляющий магнит – 1 шт.
4. МОНТАЖ ИЗВЕЩАТЕЛЯ
1. Монтаж извещателя на объекте производится в соответствии с требованиями
ВСН 2509.68-85 « Ведомственных технических условий на монтаж, испытания и сдачу в
эксплуатацию установок охранной и пожарной сигнализации».
2. Управляющий магнит устанавливается на подвижной части контролируемых поверхностей.
Датчик магнитоуправляемый устанавливается на неподвижной части контролируемых поверхностей.
рис.3а рис.3б
