PSW-2G6F+UPS-Ex Коммутатор управляемый гигабитный уличный

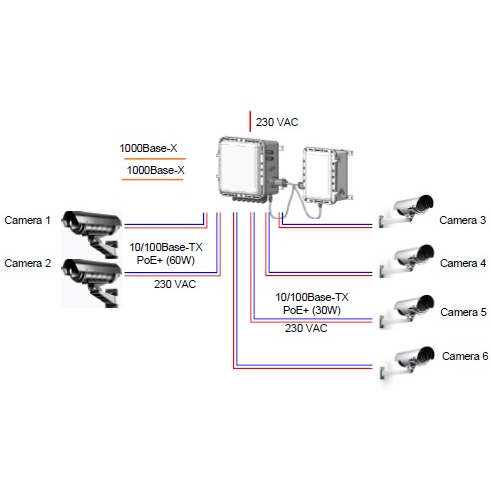

Коммутатор управляемый гигабитный уличный со встроенным источником бесперебойного питания, предназначенный для подключения до 6-ти IP-камер или других IP-устройств с питанием по PoE/PoE+ (до 60 Вт на двух портах, до 30 Вт на любом из портов) во взрывоопасных зонах, и организации передачи данных по волоконно-оптической линии. Маркировка взрывозащиты-1Ex db IIB+H2 T6 Gb.

PSW-2G6F+UPS-Ex - это специализированный управляемый гигабитный уличный коммутатор со встроенным источником бесперебойного питания, предназначенный для подключения до 6-ти IP-камер или других IP-устройств с питанием по PoE/PoE+ (до 60 Вт на двух портах, до 30 Вт на любом из портов) во взрывоопасных зонах, и организации передачи данных по волоконно-оптической линии.

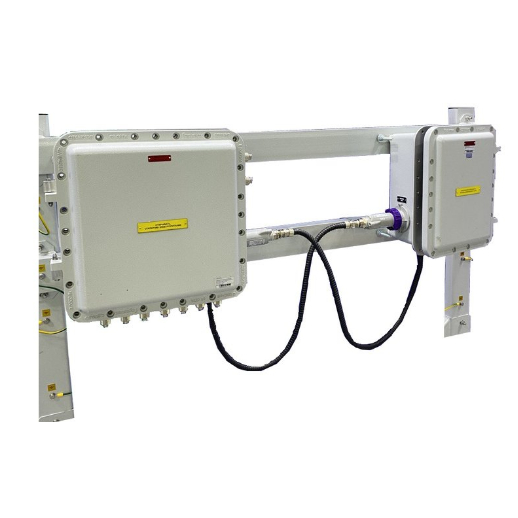

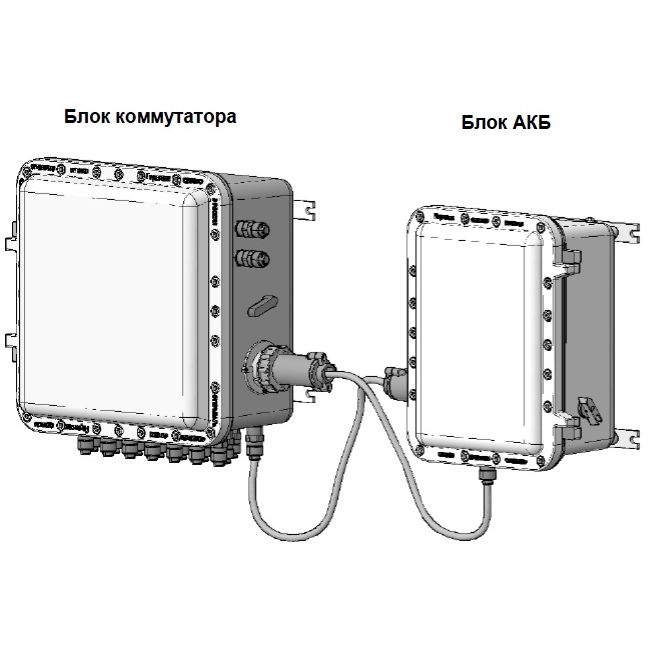

Конструктивно коммутатор состоит из двух блоков: Блока коммутатора (Exd-исполнение) и Блока АКБ (Exd-исполнение), соединенных двумя кабелями с быстросъемными взрывозащищенными разъемами.

Основные особенности:

взрывозащищенное исполнение 1Ex db IIB+H2 T6 Gb;
всепогодное исполнение со степенью защиты от пыли и влаги IP66 или IP67;
работа при температуре от -60 до +40°С за счет использования индустриальной элементной базы;
поддержка двойного PoE+ (до 60 Вт) на двух портах коммутатора;
поддержка PoE+ (IEEE802.3at) на всех портах коммутатора;
два оптических порта позволяют подключать коммутаторы цепочкой или кольцом;
встроенный источник бесперебойного питания позволяет осуществлять резервное питание как самого коммутатора, так и IP-камер, запитанных от него по PoE;
встроенный оптический кросс для удобного подключения оптического кабеля;
встроенная грозозащита по портам Ethernet и питанию ~230 В для защиты от импульсных помех;
удобный узел подключения питания с клеммными зажимами.

СОСТАВ КОММУТАТОРА

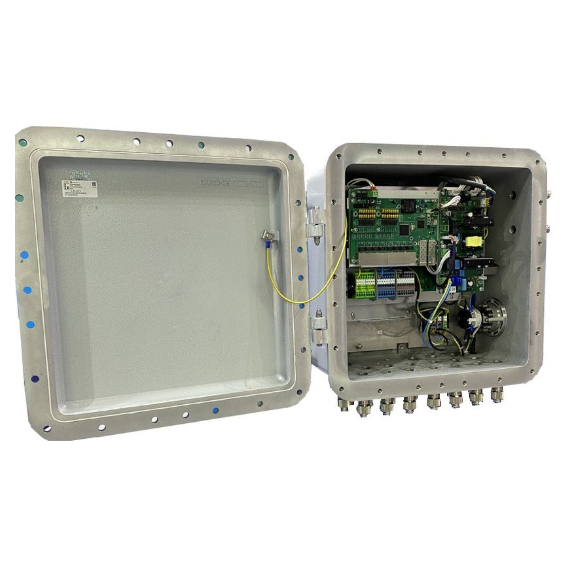

• Блок коммутатора
  • Плата коммутатора;
  • Блок питания;
  • Оптический кросс;
  • Проходные клеммы;
  • Автоматический выключатель;
  • Взрывозащищенный корпус;
  • Кабельные вводы.

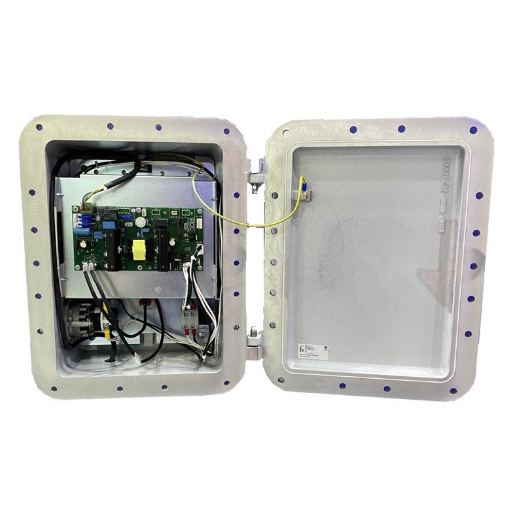

• Блок АКБ
  • Литий-железо-фосфатная (LiFePo) батарея;
  • Проходные клеммы;
  • Пакетный выключатель;
  • Взрывозащищенный корпус;
  • Кабельные вводы.

ВАЖНО! Количество и тип кабельных вводов определяются при заказе.

Время автономной работы можно узнать из таблицы:

Технические характеристики:

Порты для IP-камер

10/100Base-Tx с разъемом RJ-45: 6 шт;
количество портов с PoE: 6 шт;
стандарт PoE: 802.3af/ 802.3at;
поддержка Passive PoE;
мощность на порт: до 60 Вт на 1 и 2 портах, до 30 Вт на любом из портов;
бюджет мощности PoE для IP-камер: 160 Вт;
расстояние передачи данных и PoE: до 100 м.
Uplink порты

1000Base-X c разъемом SFP: 2 шт.
Производительность

коммутационная матрица: 5,2 Гбит/с;
скорость коммутации: 10,65 Mpps;
таблица МАС-адресов: 8К;
буфер пакетов: 1 Мбит;
MTU: 1522 байта.
Управление

Web-интерфейс (IPv4);
Telnet;
SNTP;
SNMP v1, v3;
SNMP Trap;
DHCP Client;
TFTP Client;
Syslog;
системный журнал.
Функции уровня L2

Flow Control (802.3x);
IGMP Snooping v2;
LLDP;
Зеркалирование портов;
STP (802.1d)/RSTP(802.1w).
VLAN

802.1Q Tagged VLAN;
Port Based VLAN;
VLAN Trunking;
максимальный VLAN id: 4096;
максимальное количество активных VLAN: 100.
QoS

802.1p Quality of Service;
CoS;
ToS.
Дополнительные функции

автоматическая перезагрузка видеокамер:
- при отсутствии соединения с камерой (Link);
- при отсутствии ответов на служебные запросы (Ping);
- при снижении скорости потока (Speed);
- по расписанию (Time).

кабельный тестер.
Встроенная грозозащита

соответствует 4 классу ГОСТ Р 51317.4.5;
максимальный импульс по линии питания: 4 кВ;
максимальный импульс по линии Ethernet: 2 кВ;
время импульса: 1/50 мкс.
Питание

напряжение питания: ~ 230В (от 187В до 253В);
максимальная потребляемая мощность: не более 400 Вт;
потребляемая мощность (без PoE нагрузки): не более 10 Вт.
Источник бесперебойного питания

резервный режим работы при:
- полном отключении сетевого напряжения;
- сетевом напряжении выше/ниже нормы (перекос фаз);
- напряжении в сети 400В (потеря нуля).

Аккумуляторные батареи

тип аккумуляторных батарей: LiFePo4;
количество аккумуляторных батарей: 1 шт.
Встроенный оптический кросс

планка под адаптеры: 8 мест, SC (duplex LC);
количество мест в сплайс-кассете: 32 КДЗС;
размер гильз для сплайс-кассеты: 40 или 60 мм.
Внимание! Аксессуары для сварки оптического кабеля (гильзы, пигтейлы, адаптеры и патч-корды) в комплект не входят.

Корпус

материал: алюминиевый сплав;
степень защиты от внешних воздействий: IP66 или IP67;
Физические параметры

Блок коммутатора:
- масса: 50 кг;
- размеры (без учета кабельных вводов): 464 х 464 х 264 мм;

Блок АКБ:
- масса: 30 кг;
- размеры (без учета кабельных вводов): 433 х 333 х 225 мм;

Условия эксплуатации

рабочая температура: от -60 до +40 °С;
наработка на отказ: не менее 75 000 часов (8,6 лет).
Внимание! Тип оболочки, варианты вводов подбираются индивидуально под требования заказчика.
