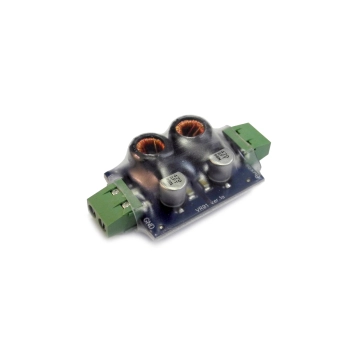

TS-БВГ Блок видеосигнала гальванический

1 год гарантии
  • Производитель: Tantos
  • Код товара: 443-389
Tantos TS-БВГ TS-БВГ изображение 2

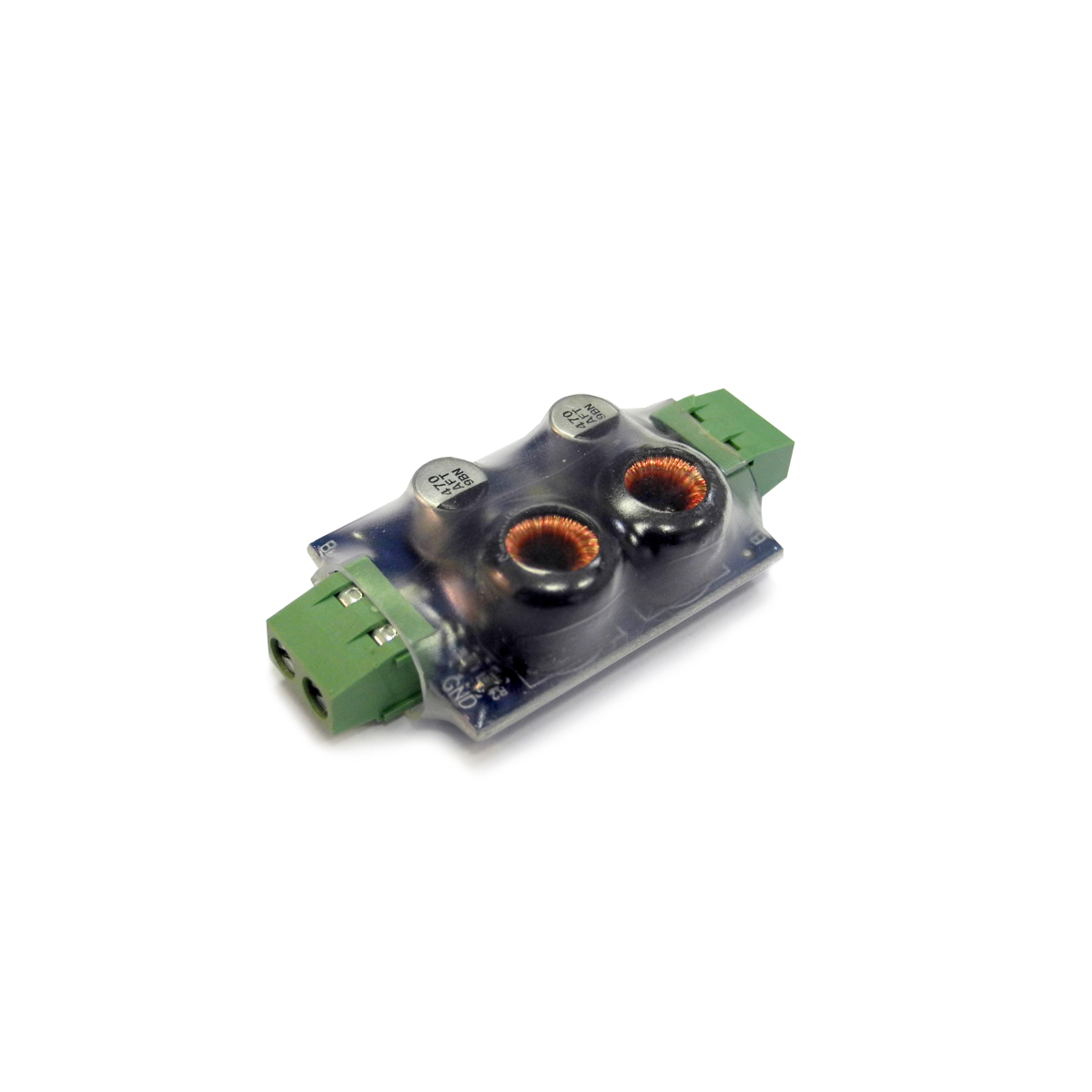

Фото 1

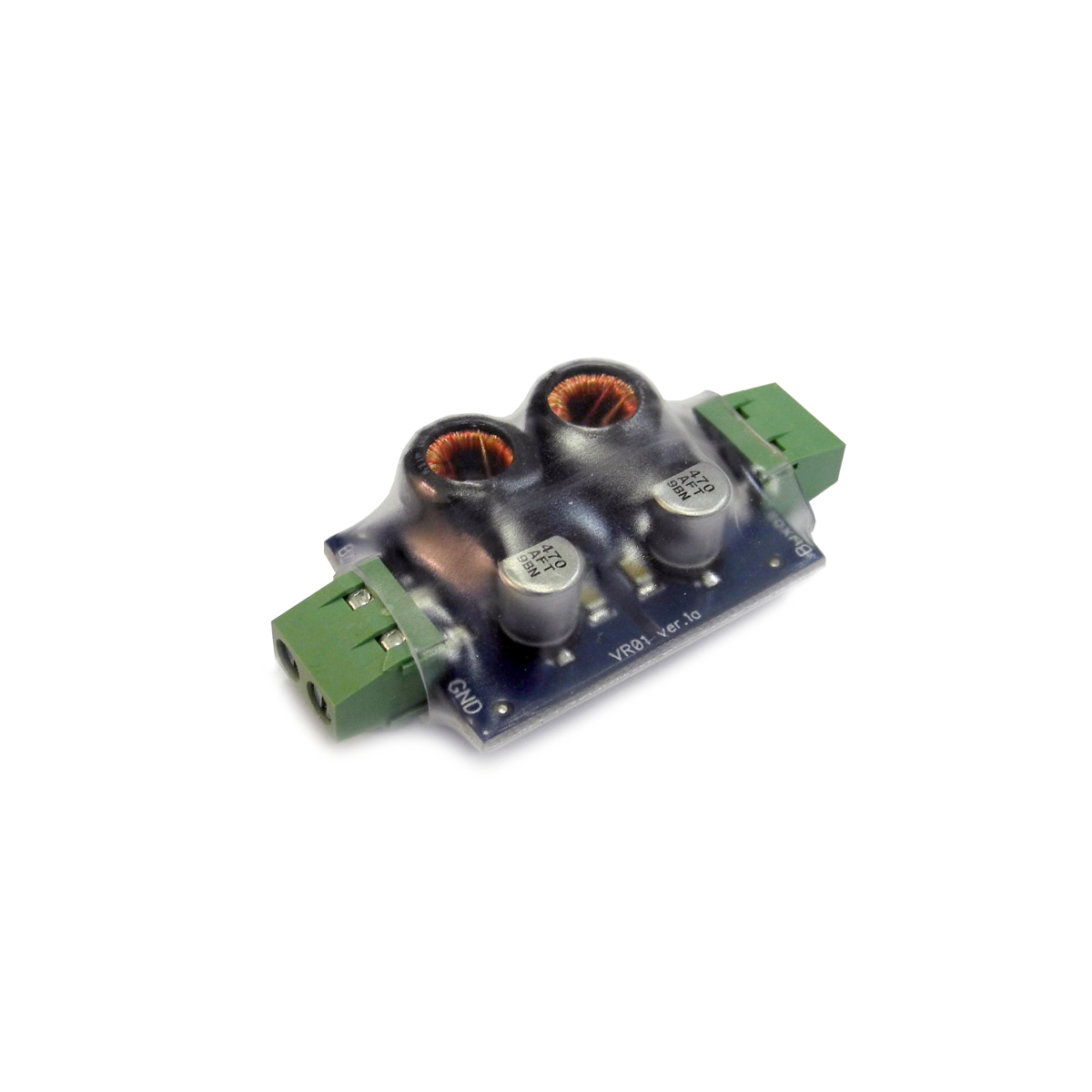

Фото 2
704 просмотра
990.00 ₽
Рекомендованная цена
713 ₽
Наличие и срок поставки уточняйте
Ограничение заказа:
Для данного товара действуют ограничения: Общая сумма заказа должна быть более 3 т.р.
Под заказ
Оставить отзыв

Блок видеосигнала гальванический. Устройство для гальванической развязки аналогового видеосигнала (видеотрансформатор). Предназначен для гальванической развязки видеосигнала любых аналоговых форматов, в пределах полосы пропускания, с целью изоляции источника и приёмника видеосигнала от возможных сквозных токов между ними.

Назначение: видеотрансформатор предназначен для гальванической развязки видеосигнала любых аналоговых форматов в пределах полосы пропускания с целью изоляции источника и приёмника видеосигнала от возможных сквозных токов между ними.

Основные особенности TS-БВГ:

  • Видеотрансформатор рассчитан на использование в несимметричных (коаксиальных) линиях передачи видеосигнала с волновым сопротивлением 75 Ом. Дополнительного питания для работы не требуется.
  • Полоса пропускания позволяет использовать видеотрансформатор для работы с сигналом формата CVBS PAL, CVBS NTSC и аналогичными. При развязке сигналов в формате AHD-L и AHD-M за счёт возрастания потерь может потребоваться предварительное усиление сигнала или приёмное оборудование с более чувствительным входом.
  • Не предназначен для работы с цифровым сигналом.

Технические характеристики:

Статическая потеря мощности полезного сигнала

? 0.5 Дб

Полоса пропускания в пределах 0..3 Дб

20 Гц .. 10МГц

Входное сопротивление

75 Ом

Выходное сопротивление

75 Ом

Напряжение входного сигнала

0.5 .. 1.5 Вп-п

Предельно допустимое напряжение изоляции

600 В

Сопротивление изоляции

не менее 100 МОм

Климатические условия

-10..75°С, влажность 10..85%
Документация:
  1. Паспорт (Инструкция)
