Используется, как источник резервного питания и зарядное устройство для свинцово-кислотных АКБ номинальным напряжением 12 В и емкостью 17—250 Ач.Имеет три выхода с суммарным током до 12 А (при наличии сети и без АКБ). При подключенной АКБ, в основном и резервном режимах питает нагрузку суммарным током до 20 А.
Назначение: предназначен для питания систем связи, телекоммуникационного оборудования и других потребителей с напряжением в цепях питания 12 В и постоянным током до 20 А. Используется как источник резервного питания и зарядное устройство для свинцово-кислотных АКБ номинальным напряжением 12 В и ёмкостью 17-250 Ач. Имеет три выхода с суммарным током до 12 А (при наличии сети и без АКБ). При подключённой АКБ в основном и резервном режимах питает нагрузку суммарным током до 20 А.
Основные особенности СКАТ-1200Т исп. 12/20:
Технические характеристики:
|
Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В |
180…250 |
|
|
Выходное напряжение постоянного тока, В |
при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ» и температуре окружающей среды 25°C |
12,9…13,2 |
|
при отсутствии напряжения сети ~220 В, режим «РЕЗЕРВ» |
9,8…12,1 |
|
|
Ток нагрузки (суммарный по выходам «Выход 1,2,3»), A, не более |
при наличии сети ~220 В, режим ОСНОВНОЙ», включая ток заряда АКБ |
12 * |
|
от АКБ, режим «РЕЗЕРВ» |
20 |
|
|
Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25°C, В |
13,6…13,7 |
|
|
Коэффициент термокомпенсации напряжения заряда АКБ, |
-18…20 ** |
|
|
Ограничение тока заряда АКБ (устанавливается перемычкой), А |
3; 6; 12 |
|
|
Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, мА, не более |
100 |
|
|
Величина напряжения на АКБ, при котором индикатор «Выход» начинает мигать 1 раз в 1 сек. в режиме «Резерв», В |
11,2…10,5 |
|
|
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В |
10,8…10,5 |
|
|
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более |
100 |
|
|
Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более |
14,0 |
|
|
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В |
||
|
Рекомендуемая ёмкость АКБ, Ач |
17—250*** |
|
|
Количество АКБ, шт. |
1 |
|
|
Характеристики выходов в формате «открытый коллектор» |
напряжение, не более, В |
30 |
|
ток, не более, А |
0,5 |
|
|
Максимальное сечение провода, зажимаемого в клеммах колодок, мм2, не более |
«СЕТЬ», «Выход 1, 2 и 3», «АКБ», «измерительный выход» |
4 |
|
«открытый коллектор» и «термодатчик» |
1 |
|
|
Габаритные размеры ШхГхВ, не более, мм |
без упаковки |
213х101х295 |
|
в упаковке |
335х115х335 |
|
|
Масса, НЕТТО (БРУТТО), кг, не более |
3,1 (3,8) |
|
|
Диапазон рабочих температур, °С |
-10…+40 |
|
|
Относительная влажность воздуха при 25°С, %, не более |
90 |
|
|
Степень защиты оболочкой по ГОСТ 14254-96 |
IP20 |
|
* Допускается, подключать при наличии сети нагрузку с током потребления до 20 А, при этом, если суммарный ток, потребляемый нагрузками, выше установленного значения происходит разряд АКБ.

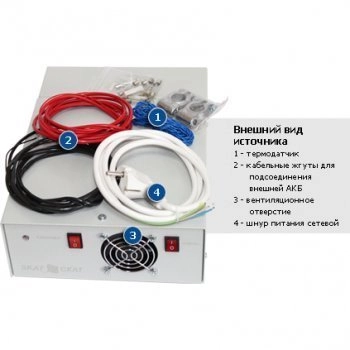

** Термокомпенсация обеспечивается подключением термодатчика АКБ (входит в комплект поставки).
*** Значение тока заряда АКБ не должно превышать 20% от значения номинальной ёмкости АКБ
