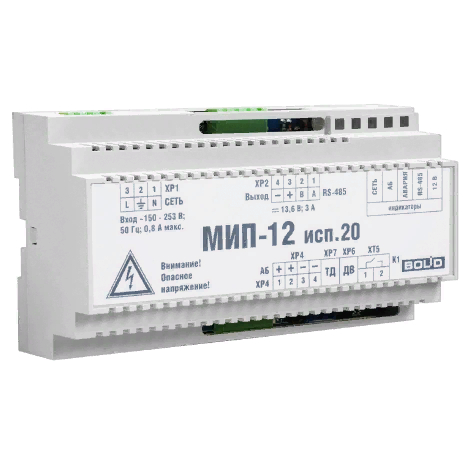

МИП-12 исп.20 Модуль источника питания для размещения в монтажных устройствах

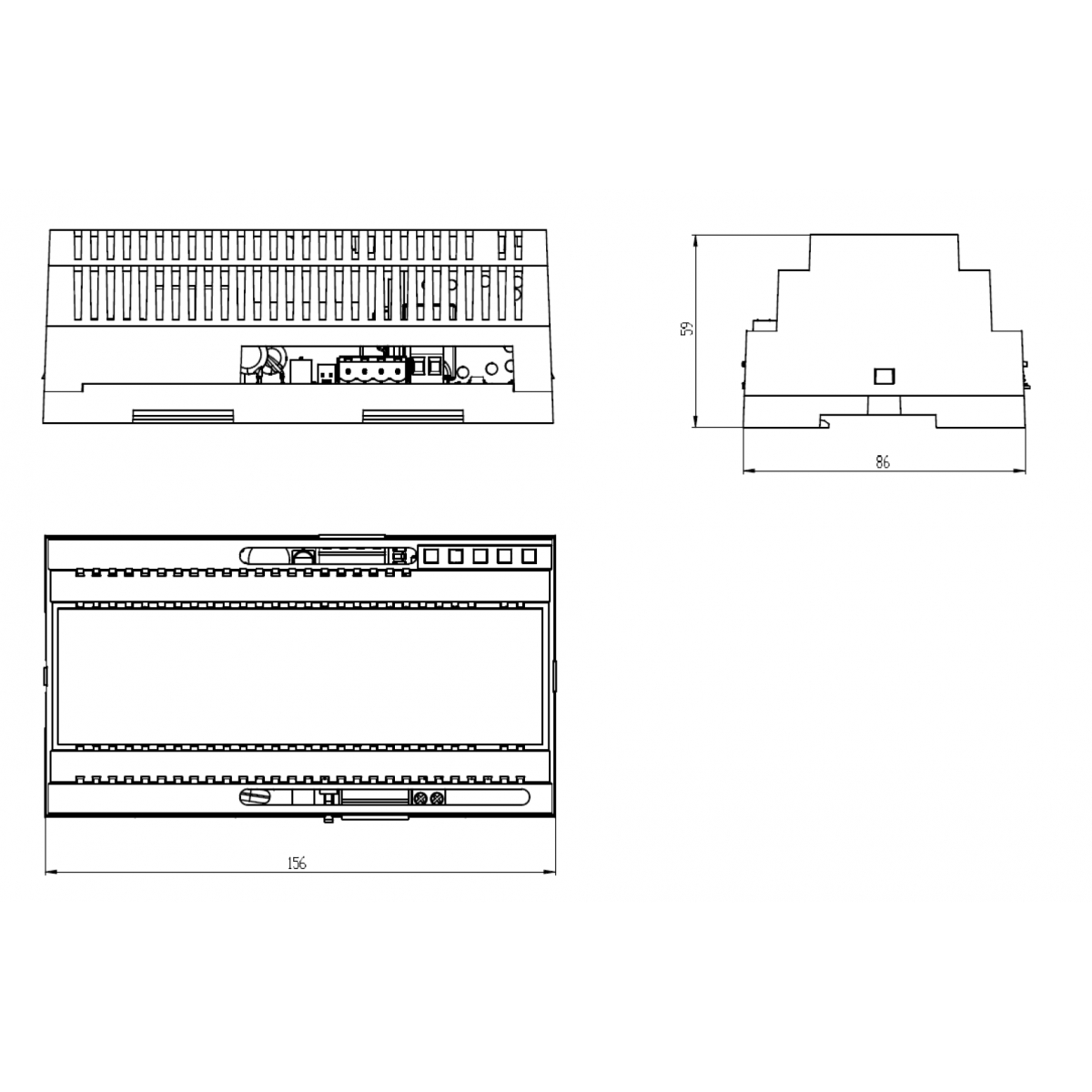

Модуль источника питания для размещения в монтажных устройствах с установкой на DIN-рейку, U-вх.150...250 В, U-вых.13.6±0.6 В, I-ном.3 А, I-макс.3.5 А, под два АКБ 12 В 17 Ач, RS-485, 1 релейный выход НЕИСПРАВНОСТЬ (оптореле), IP20, t-раб.-10...+40°С, 156 86 58 мм

Назначение: предназначен для размещения в монтажных устройствах с установкой на DIN-рейку и обеспечения резервированным питанием средств пожарной автоматики, извещателей, приборов ОПС, СКУД и других устройств. Рекомендован для организации питания БК-12-RS485-01, для совместного использования с ППКУП "Сириус", пульта "С2000М" и их исполнений. Сертифицирован согласно ТР ЕАЭС 043/2017.

Основные особенности МИП-12 исп.20:

• Рекомендуемый резервный источник питания Аккумуляторные батареи серии "Болид"
• Передача событий на пульт "С2000М", "С2000М исп.02", ППКУП "Сириус" или АРМ "Орион Про":
  • "Сброс прибора" (при включении питания МИП)
  • "Авария сети" (сетевое напряжение питания ниже 150 В или выше 250 В)
  • "Восстановление сети" (сетевое напряжение питания в пределах 150…250 В)
  • "Перегрузка источника питания" (выходной ток МИП более 3,5 А)
  • "Перегрузка источника устранена" (выходной ток МИП менее 3,5 А)
  • "Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батарей в заданных пределах)
  • "Восстановление ЗУ" (ЗУ обеспечивает напряжение и ток для заряда батарей в заданных пределах)
  • "Неисправность источника питания" (при подключённом сетевом напряжении МИП не обеспечивает номинальное выходное напряжение)
  • "Восстановление питания" (при подключённом сетевом напряжении МИП обеспечивает номинальное выходное напряжение)
  • "Неисправность батареи" (напряжение на любой из батарей ниже 7 В или не подключены)
  • "Ошибка теста АБ" (внутреннее сопротивление батарей выше предельно допустимого – требуется замена или техническое обслуживание)
  • "Разряд батареи" (напряжение на батареях ниже 11 В при отсутствии сетевого напряжения)
  • "Требуется обслуживание" (время наработки батарей истекло, требуется заменить батарей)
  • "Восстановление батареи" (напряжение на батареях выше 10 В, заряд батареи возможен)
  • "Тревога взлома" (размыкание контактов датчиков вскрытия)
  • "Восстановление зоны контроля взлома" (контакты датчика вскрытия замкнуты более 30 секунд)
  • "Отключение выходного напряжения" (МИП отключил выходное напряжение при отсутствии напряжения в сети и разряде батарей)
  • "Подключение выходного напряжения" (МИП подключил выходное напряжение при появлении напряжения в сети после разряда батарей)
• Измерение и передача данных по запросу от "С2000М", "С2000М исп.02", ППКУП "Сириус" или АРМ "Орион Про":
  • напряжения в сети
  • напряжения на АБ
  • напряжения на выходе
  • тока нагрузки
• Расширенный диапазон входного напряжения сети
• Защита с автоматическим восстановлением работоспособности от:
  • превышения выходного напряжения
  • перегрузок по выходу
  • "переполюсовки" АБ
  • замыкания клемм подключения АБ
• Интеллектуальный контроль аккумуляторной батареи и управление ее зарядом:
  • автоматическая проверка состояния АБ тестовой нагрузкой
  • измерение емкости АБ
  • расчет времени работы в резервном режиме с учетом реального тока нагрузки
  • программируемый таймер-счетчик времени наработки АБ
  • отключение АБ при ее разряде и превышении допустимого напряжения
  • автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса
  • контроль тока и напряжения зарядного устройства (ЗУ)
• Световая индикация и звуковая сигнализация:
  • наличие сетевого напряжения на входе
  • выход сетевого напряжения за пределы нормы (менее 150 В или более 250 В)
  • наличие или нарушение связи по интерфейсу RS-485
  • короткое замыкание или перегрузка по выходу
  • заряд АБ
  • необходимость замены АБ или проведения технического обслуживания
  • отключение АБ при её разряде
  • неисправность ЗУ
  • отключение выхода РИП в аварийных ситуациях
• Энергонезависимый буфер событий
• Релейный выход для сигнала "Неисправность"
• Конфигурирование параметров МИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощью программы UPROG

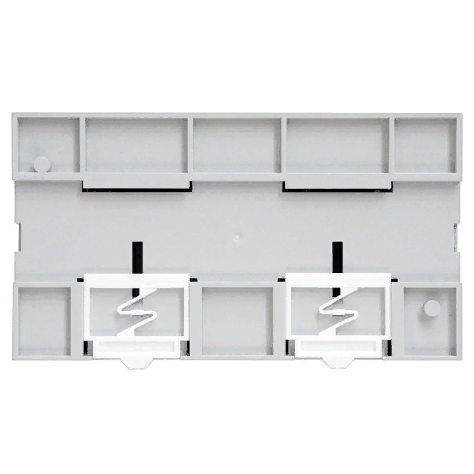

• Корпус на DIN-рейку, встроенные светодиодные индикаторы и звуковой сигнализатор

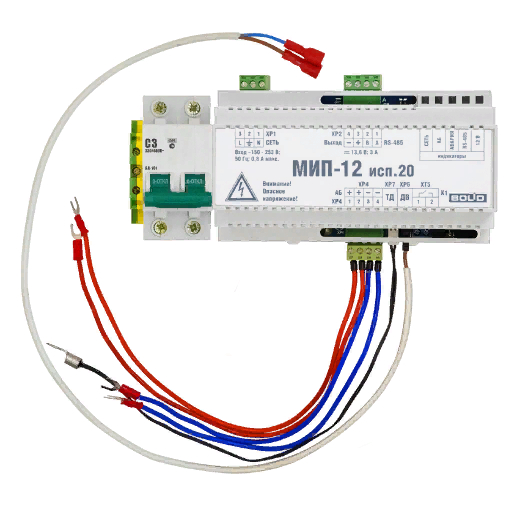

• Комплект поставки включает в себя кабели термодатчика, датчика вскрытия, подключения АБ, а также автоматический выключатель

Технические характеристики:
