ШПС-24 исп.12 Шкаф для монтажа средств пожарной автоматики

1 год гарантии
  • Производитель: Болид
  • Код товара: 442-448
Болид ШПС-24 исп.12 ШПС-24 исп.12 изображение 2

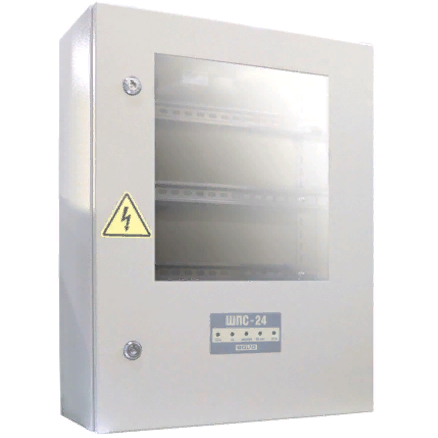

Фото 1

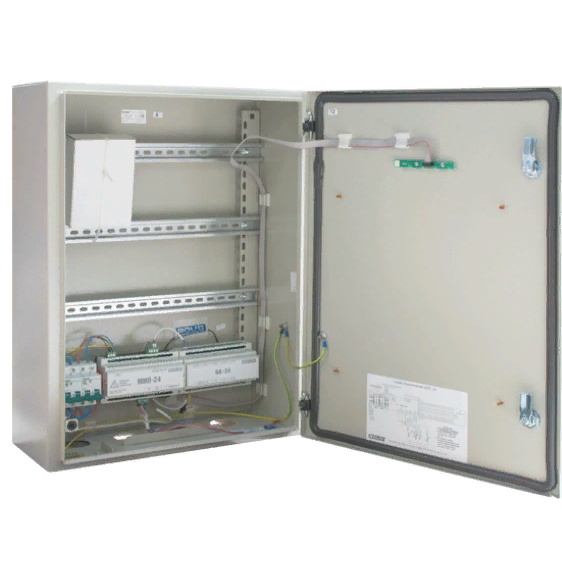

Фото 2
3399 просмотров

Данная позиция временно недоступна к заказу

Шкаф для монтажа средств пожарной автоматики с креплением на DIN-рейку, 2 ввода питания, U-вх.150...253 В, U-вых.27.2±6 В, I-ном.2 А, I-макс.2.2 А, под два АКБ 12 В 17 Ач, встроенный блок коммутации БК-24-RS485 (две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП расположенным за пределами ШПС, одна линия RS-485 для подключения компонентов ППКП внутри ШПС, 7 выходов для подключения к приборам внутреннего интерфейса RS-485, 7 выходных каналов 24 В с индивидуальной защитой), IP54, t-раб.-10...+40°С, 650х500х220 мм. Возможность установки монтажного комплекта МК-1.

Назначение: предназначены для размещения в них приборов пожарной автоматики, приёмно-контрольных приборов охранно-пожарной сигнализации, обеспечения их напряжением питания 24 В, обеспечения связи приборов по интерфейсу RS-485 между собой и внешними контроллерами с учетом требований СП 484.1311500.2020. ШПС рассчитаны на совместное использование с ППКУП "Сириус", пультом контроля и управления охранно-пожарным "С2000М" и их исполнениями.

Основные особенности ШПС-24 исп.12:

  • Имеет степень защиты корпуса IP54
  • Имеют две изолированные линии интерфейса RS-485 для подключения внешних устройств с учетом требований СП 484.1311500.2020
  • ШПС представляет собой металлический шкаф, в который могут устанавливаться приборы ИСО "Орион": "Сигнал-10", "Сигнал-20П", "С2000-4", "С2000-КДЛ", "С2000-КПБ", "С2000-СП1", "С2000-ПИ", "С2000-КДЛ-2И", "Рупор исп.02", "С2000-PGE", "С2000-PGE исп.01", "С2000-Ethernet", "С2000-РПИ" и другие, имеющие возможность крепления на DIN-рейку.
  • ШПС обеспечивают возможность подключения дополнительных потребителей с номинальным напряжением питания 220 В, 50 Гц. Цепи ~220 В защищены автоматическими выключателями.
  • Внутри шкафа установлены:
    • модуль источника питания "МИП-24" (номинальное напряжение 24 В, ток до 2 А) с резервированным питанием от аккумуляторных батарей
    • блок коммутации "БК-24-RS485", который позволяет организовать:
      • Две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами ШПС
      • Одна линия RS-485 для подключения компонентов ППКП внутри ШПС
      • 7 выходов для подключения к приборам внутреннего интерфейса RS-485
      • 7 выходных каналов 24 В с индивидуальной защитой по току для распределенного питания установленных в ШПС приборов
    • общий автоматический выключатель для защиты от перегрузок по току "МИП-24" и дополнительных подключаемых потребителей с номинальным напряжением питания 220 В, 50 Гц (тип "С", 16 А)
    • индивидуальный автоматический выключатель для защиты "МИП-24" (тип "С", 3 А)

Технические характеристики:

Количество вводов питания

2

Основной источник питания

Однофазная сеть переменного тока номинальным напряжением 230 В, частотой 50/60 Гц

Резервный источник питания

Аккумуляторные батареи серии "Болид" АБ1217С или АБ1217М – 2 шт.

Номинальное выходное напряжение:

при питании от сети

(27,2±0,6) В

при питании от батарей

(19…27) В

Номинальный суммарный ток нагрузки

2 А

Общее количество выходов напряжением "24 В" для подключения приборов, устанавливаемых внутри ШПС

7

Максимальный ток по одному выходу "24 В"

0,4 А

Максимальная потребляемая от сети мощность при напряжении 220 В и номинальном токе нагрузки (без учета потребления дополнительными потребителями), не более

120 ВА

Общее количество выходов "RS-485" для подключения линий интерфейса, устанавливаемых внутри ШПС

7

Количество изолированных интерфейсов RS-485 для подключения внешних устройств

2

Длина линии интерфейса RS-485 до каждого из приборов внутри ШПС, не более

10 м

Длина линий изолированных интерфейсов RS-485 при скорости работы 9600 Бит/с, не более

3000 м

Электрическая прочность изоляции между изолированными линиями интерфейса, а также между изолированными линиями интерфейса и другими цепями, не менее

500 В, 50 Гц

Габаритные размеры, не более

650×500×220 мм

Масса шкафа (с аккумуляторными батареями), не более

30 кг

Степень защиты, обеспечиваемая оболочкой

IP54

Возможность установки монтажного комплекта МК-1

есть
Тех. консультация

ШПС-24 исп.12 относится к негабаритному товару, для расчета стоимости доставки необходимо обратиться к менеджеру компании.
