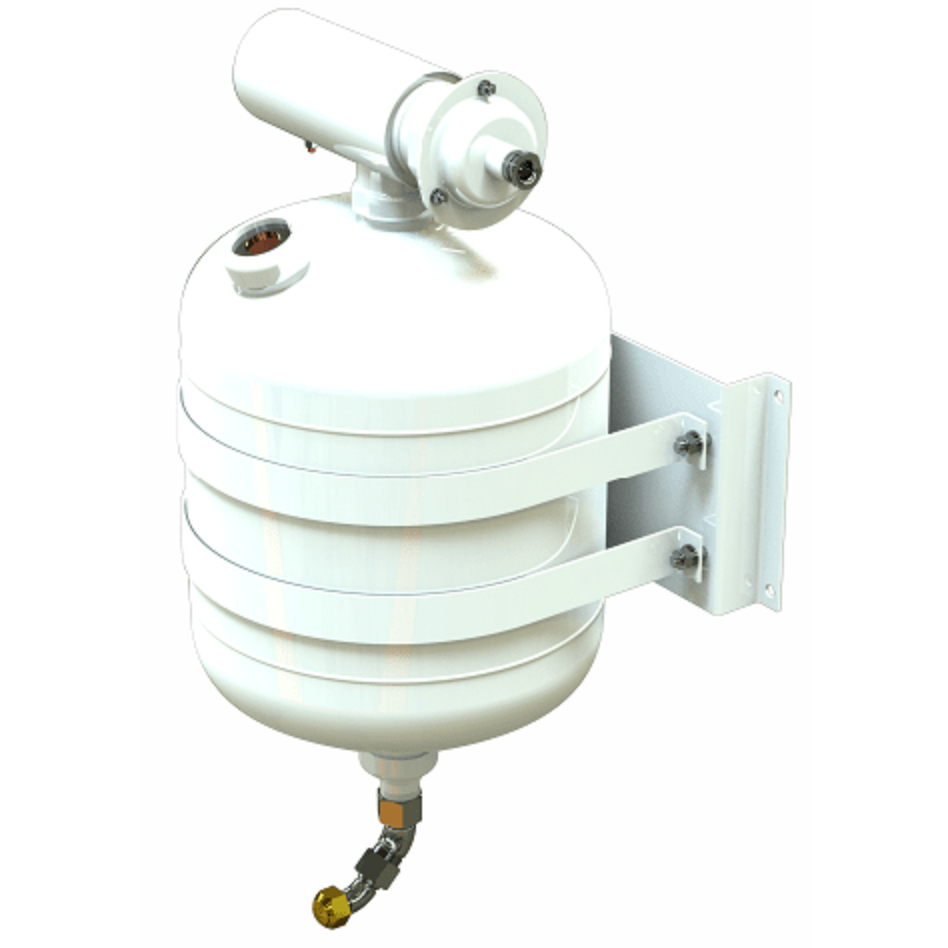

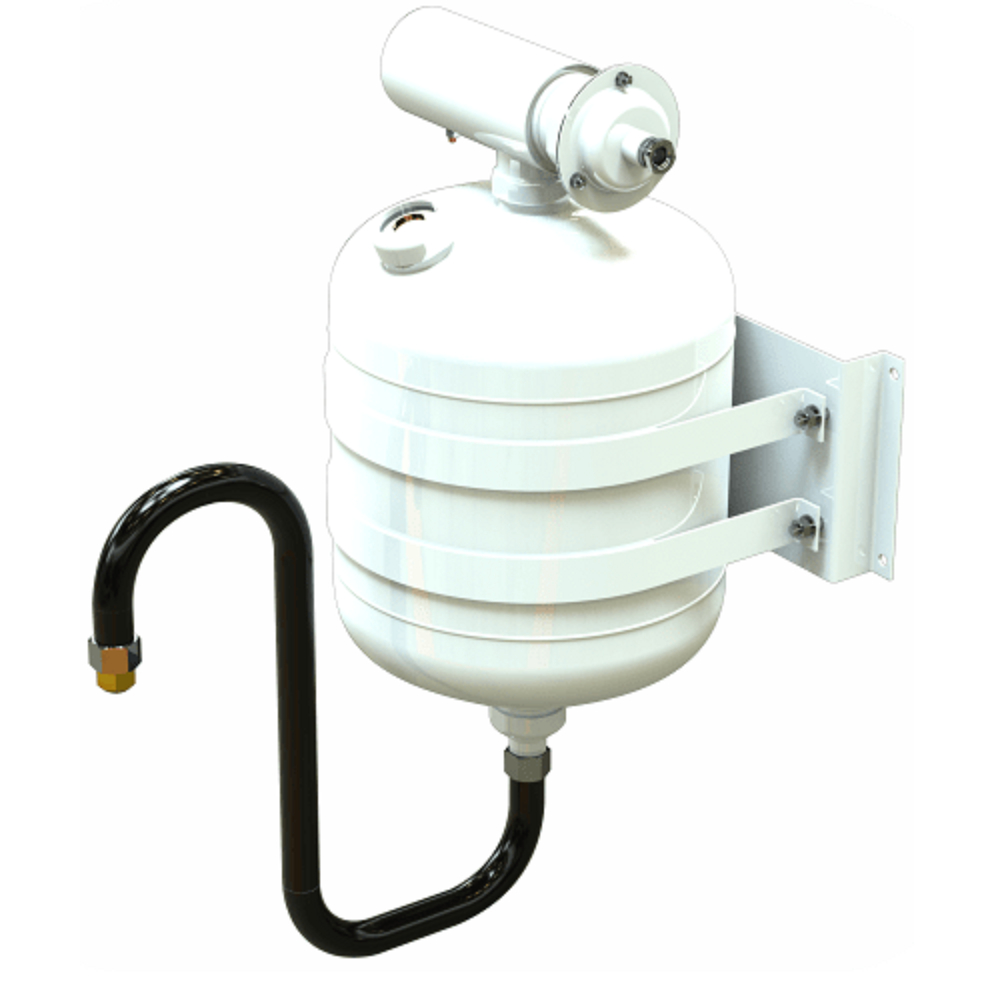

МУПТВ-30-ГЗ-ВД(t = -50_п) с 6-ю форсунками ТРВ-Тунгус-V Модуль пожаротушения тонкораспылённой водо

1 Вместимость корпуса, л

33,0+0’8

Габаритные размеры, мм, не более:
а) МУПТВ:
 диаметр;
 длина;
б) МУПТВ в кронштейне настенного крепления:
 длина;
 ширина;
 высота;
в) МУПТВ в стапеле напольного крепления:
 длина;
 ширина;
 высота

340
675
675
462
387
788
440
368

Масса, кг, не более:
 МУПТВ без ОТВ;
 кронштейна настенного крепления с двумя хомутами;
 стапеля напольного крепления с двумя хомутами

16,0
4,7
16,0

Объем, дм3
 (масса, кг) ОТВ в МУПТВ с температурным
диапазоном эксплуатации:
 от плюс 5ºС до плюс 50ºС;
 от минус 30ºС до плюс 50ºС;
 от минус 50ºС до плюс 50ºС

30,0
30,0
30,0

Масса МУПТВ полная, кг, не более, для температурного
диапазона эксплуатации:
от плюс 5ºС до плюс 50ºС;
от минус 30ºС до плюс 50ºС;
от минус 50ºС до плюс 50ºС

46
50,2
52,2

Инерционность МУПТВ (время с момента подачи пусково­го импульса на элемент электропусковой модуля до момента начала выхода ОТВ из выпускного отверстия насадка - рас­пылителя), с, не более

4

Время выпуска ОТВ, с, не более:
из 6-ти насадков-распылителей «ТРВ-Тунгус-S» («ТРВ-Тунгус-SG»);
из одного насадка-распылителя «ТРВ-Тунгус-Sf»;
из 6-ти насадков-распылителей «ТРВ-Тунгус-V»;
из одного насадка-распылителя «ТРВ-Тунгус-Df» или «ТРВ-Тунгус-Dс» через переходник для направленной подачи ОТВ

10
10
20
9

Расход ОТВ через насадок-распылитель «ТРВ-Тунгус-S», кг/с,
не менее, для температурного диапазона эксплуатации:
от минус 30ºС до плюс 50ºС;
от минус 50ºС до плюс 50ºС

0,57
0,6

Расход ОТВ через насадок-распылитель «ТРВ-Тунгус-Sf», кг/с,
не менее, для температурного диапазона эксплуатации:
от плюс 5ºС до плюс 50ºС;
от минус 30ºС до плюс 50ºС;
от минус 50ºС до плюс 50ºС

3,0
3,4
3,6

Расход ОТВ через насадок-распылитель «ТРВ-Тунгус-V», кг/с, не менее, для температурного диапазона эксплуатации:
от плюс 5ºС до плюс 50ºС;
от минус 30ºС до плюс 50ºС;
от минус 50ºС до плюс 50ºС

0,25
0,285
0,3

Расход ОТВ через насадок-распылитель «ТРВ-Тунгус-Df» или «ТРВ-Тунгус-Dс», кг/с, не менее, для температурного диапазона эксплуатации:
от минус 30ºС до плюс 50ºС;
от минус 50ºС до плюс 50ºС

3,8

4,0

Максимальное рабочее давление, МПа

3,5

Давление срабатывания предохранительного клапана

4,0...5,25

Габаритные размеры пожароопасного оборудования плотной компоновки при тушении 6-ю насадками-распылителями «ТРВ-Тунгус-V», (ВхLхН), м

1,35х1,7х1,5

Защищаемая площадь, м2, при тушении очагов пожара классов А и В насадка­ми-распылителями «ТРВ-Тунгус-S»(«ТРВ-Тунгус-SG») заданного количества с высоты (3+0,5;) м:

четырьмя насадками-распылителями;

18,0

пятью насадками-распылителями;

22,5

шестью насадками-распылителями

27,0

Максимальные ранги модельных очагов пожара класса В, определяющие за­щищаемые площади при пожаре открытых проливов ЛВЖ и ГЖ, и их количество при тушении на открытой площадке или в помещении насадками-распылителями «ТРВ-Тунгус-Sf» высоты (3+0,5) м:

одним насадком-распылителем;

1 шт. 233В

 двумя насадками-распылителями;

2 шт. 144В

тремя насадками распылителями

3 шт. 113В

Максимальная длина трубной разводки, м

16

Максимальное число поворотов направляющего трубопровода под углом 90°, шт.

8

Характеристики цепи элемента электропускового

безопасный ток проверки цепи, А, не более

ток срабатывания, А, не менее

электрическое сопротивление, Ом

0,03
0,2
8…16

Ресурс срабатываний, раз, не менее

5
