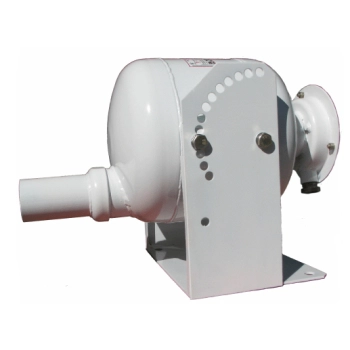

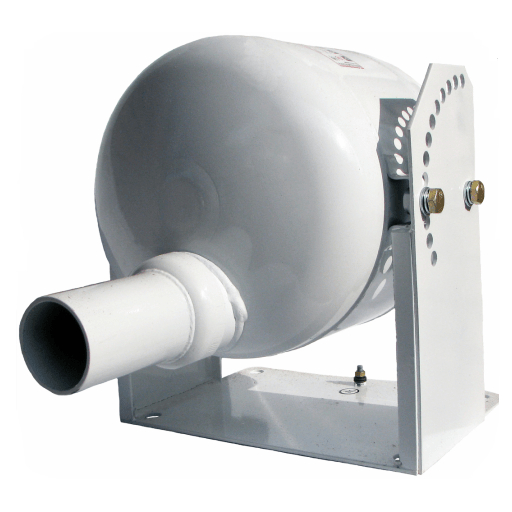

Тунгус МПП (Н-Т1)-10(ст)-И-ГЭ-У2 Модуль порошкового пожаротушения

Вместимость корпуса, л

9,2-0,5

Габаритные размеры, мм, не более:

высота (с установленным кронштейном);

ширина;

длина:

310

305

396

Масса МПП полная, кг, не более

20

Масса огнетушащего порошка ИСТО-1 ТУ 2149-001-54572789-00, кг

9,5+0,5

Быстродействие МПП (время с момента подачи исполнительного импульса на пусковой элемент МПП до момента начала выхода огнетушащего порошка из модуля), с

от 3 до 10

Время действия (продолжительность подачи огнетушащего порошка), с

Не более 1

Давление вскрытия мембраны, МПа

2,0+0,15

Максимальный ранг модельного очага пожара класса В при тушении на открытой площадке с высоты:

12 м

16 м

233В**)

89В**)

Огнетушащая способность МПП в помещении или канале при установке на высоте 1 м от поверхности пола с наклоном оси модуля 20° относительно горизонтальной плоскости соплом-распылителем вниз:

Защищаемая площадь (S) для пожаров класса А, м²

Защищаемая площадь для пожаров класса В, м²

Защищаемый объем (V) для пожаров класса А, м³

65

43

216

Огнетушащая способность МПП при локальной защите объектов с затененными зонами: Защищаемые площадь и объем для пожаров класса А при тушении с высоты (H = 16 м) и наклоном оси модуля 70° относительно горизонтальной плоскости соплом-распылителем вниз:

Защищаемая площадь (S), перпендикулярная поверхности пола, м³

Защищаемый объем (V), м³

Защищаемые площадь и объем для пожаров класса В при тушении с расстояния (L) до 11 м и с наклоном оси модуля от 0 до 10° относительно горизонтальной плоскости с опломраспылителем вниз:

Защищаемая площадь (S), перпендикулярная поверхности пола, м²

Защищаемый объем (V), м³

36

54

24

48

Огнетушащая способность МПП при локальной защите объектов с затененными зонами:

Защищаемые площадь и объем для пожаров класса А при тушении с высоты (H = 16 м) и наклоном оси модуля 70° относительно горизонтальной плоскости соплом-распылителем вниз:

Защищаемая площадь (S), перпендикулярная поверхности пола, м2

Защищаемый объем (V), м³

Защищаемые площадь и объем для пожаров класса В при тушении с расстояния (L) до 11 м и с наклоном оси модуля от 0 до 10°относительно горизонтальной плоскости соплом распылителем вниз:

Защищаемая площадь (S), перпендикулярная поверхности пола, м²

Защищаемый объем (V), м³

36

54

24

48

Огнетушащая способность для пожаров классов А, В, С, Е при локальном пожаротушении на открытой площадке или в помещении при установке МПП на высоте 1 м от поверхности пола с наклоном оси модуля 3° относительно горизонтальной плоскости соплом-распылителем вниз на расстоянии от центра защищаемого объекта до МПП 12 м:

Защищаемая площадь (S), м²

14

Характеристики цепи элемента электропускового

безопасный ток проверки цепи, А, не более

ток срабатывания, А, не менее:

электрическое сопротивление, Ом

0,03

0,15

8...16

Коэффициент неравномерности распыления порошка К1 (ГОСТ Р 53286-2009)

0,1

Примечания: *)

– Огнетушащая способность МПП потолочного крепления при тушении с высоты (Н):

- в интервале от 6 до 16 м определяется по формулам:

S = 80-1,5(Н-6), V = 240-7,1(Н-6) – для пожаров класса А;

S = 36-2,4(Н-6) – для пожаров класса В.

**)

– Согласно ГОСТ Р 53286-2009 модельные очаги рангов 89В и 233В – это поверхности горящего бензина в виде кругов диаметрами соответственно 1,89 и 3,05 м, имеющих площадь (S) соответственно 2,8 и 7,32 м²
