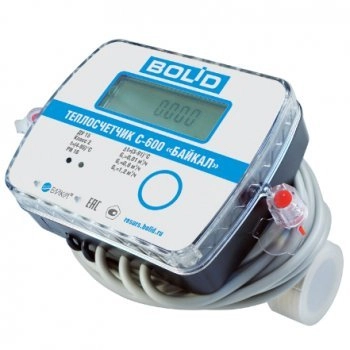

Теплосчетчик исп.1 класс 2; Ду 15мм, номинальный расход 0.6м /ч, интерфейс подключения RS-485; встроенный элемент питания 3.6В, срок службы до 10 лет; IP67.
Назначение: теплосчетчики предназначены для вычисления тепловой энергии путем измерения объема и температуры теплоносителя в прямом или обратном трубопроводах в закрытых водяных системах отопления. Могут быть использованы как автономно, так и в составе АСКУЭ "Ресурс" и "Ресурс Про".
Основные особенности С600-Байкал(BOLID)-15-0,6-RS:
Технические характеристики:
|
Диаметр условного прохода, Ду, мм |
15 |
20 |
||||
|
Минимальный объемный расход, Gн (qi1)), м³/ч |
0,01 |
0,01 |
0,015 |
0,015 |
0,025 |
|
|
Номинальный объемный расход, Gв (qp1)), м³/ч |
0,6 |
1 |
1,5 |
1,5 |
2,5 |
|
|
Максимальный объемный расход, Gs2)) (qs1)), м³/ч |
1,2 |
2 |
3 |
3 |
5 |
|
|
Посадочная длина, мм |
110 |
130 |
||||
|
Тип трубного соединения |
3/4" |
1" |
||||
|
Порог чувствительности, м³/ч |
0,5•Gн |
|||||
|
Пределы допускаемой относительной погрешности измерений количества энергии (тепловой мощности), %, для теплосчетчиков: |
для класса 1 |
±(2+4·ΔtН /Δt +0,01· Gв /G3)) |
||||
|
для класса 2 |
±(3+4·ΔtН /Δt +0,02· Gв /G3)) |
|||||
|
Пределы допускаемой относительной погрешности измерений объемного расхода (объема) теплоносителя, %, для теплосчетчиков: |
для класса 1 |
±(1+0,01· Gв /G) |
||||
|
для класса 2 |
±(2+0,02· Gв /G) |
|||||
|
Диапазоны измерений температуры, °С |
исполнение 1: |
от 4 до 95 |
||||
|
исполнение 2: |
от 1 до 130 |
|||||
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±(0,6+0,004·t) 4) |
|||||
|
Диапазоны измерений разности температур (Δt), °С |
исполнение 1: |
от 3 до 91 |
||||
|
исполнение 2: |
от 3 до 129 |
|||||
|
Пределы допускаемой относительной погрешности измерений разности температур в подающем и обратном трубопроводах, % |
±(0,5+3·ΔtН /Δt) 5) |
|||||
|
Пределы допускаемой относительной погрешности измерений текущего времени, % |
±0,05 |
|||||
|
Рабочие условия при эксплуатации: |
диапазон температуры окружающей среды, °С |
от + 5 до +50 |
||||
|
диапазон относительной влажности воздуха, % |
от 20 до 95 |
|||||
|
диапазон атмосферного давления, кПа |
от 84 до 106,7 |
|||||
|
Максимальное рабочее давление, МПа |
1,6 |
|||||
|
Потеря давления при постоянном расходе Gв, МПа, не более |
0,025 |
|||||
|
Класс защиты по ГОСТ 14254-2015 |
IP67 |
|||||
|
Напряжение встроенного элемента питания постоянного тока, В |
3,6±0,1 |
|||||
|
Средняя наработка на отказ теплосчетчиков, ч, не менее |
104000 |
|||||
|
Срок службы элемента питания, лет, не менее |
10 6) |
|||||
|
Срок службы теплосчетчиков, лет, не менее |
12 6) |
|||||
1) - Обозначения в соответствии с ГОСТ Р ЕН 1434-1-2011
2) - Gs (qs) максимальное значение расхода, при котором теплосчетчики функционируют. В диапазоне расходов от Gв до Gs теплосчетчики обеспечивают работоспособность при загрузке не более 1 ч в день и не более 200 ч в год
3) - G - измеренное значение объемного расхода теплоносителя, м³/ч
4) - t – измеренное значение температуры прямого или обратного потоков теплоносителя, °С
5) - Δtн – минимальное значение разности температур, °С
6) - В зависимости от выбранного интерфейса и частоты опроса теплосчетчиков
