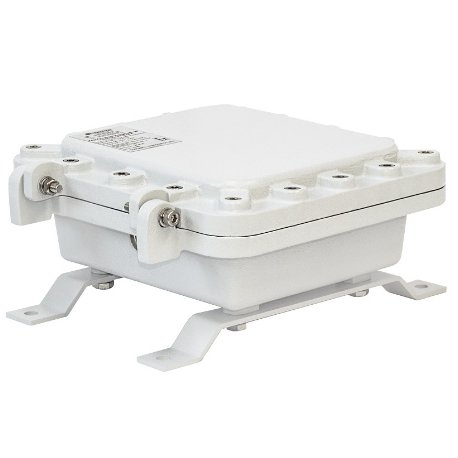

Взрывозащищенная коробка. Материал корпуса - алюминиевый сплав с полимерным порошковым покрытием. Марк. взрыв. 1Ex d IIC Т3/Т4/Т5/Т6 Gb (кроме ацетилена), Ex tb IIIC T85°C…T200°C Db. IP68. Коробки утепленные, с электрическим подогревом. Автоматический режим поддержания заданной температуры. Кабельные вводы в комплект не входят. Габаритные размеры 441х356х196 мм.
Назначение: взрывозащищенная коробка относится к стационарным устройствам и предназначена для размещения коммутационного, передающего, принимающего, контрольного, управляющего и другого электротехнического оборудования и приборов во взрывоопасных зонах.
Маркировка взрывозащиты 1Ex d IIC Т3/Т4/Т5/Т6 Gb (кроме ацетилена)/ Ex tb IIIC T85°C…T200°C Db.

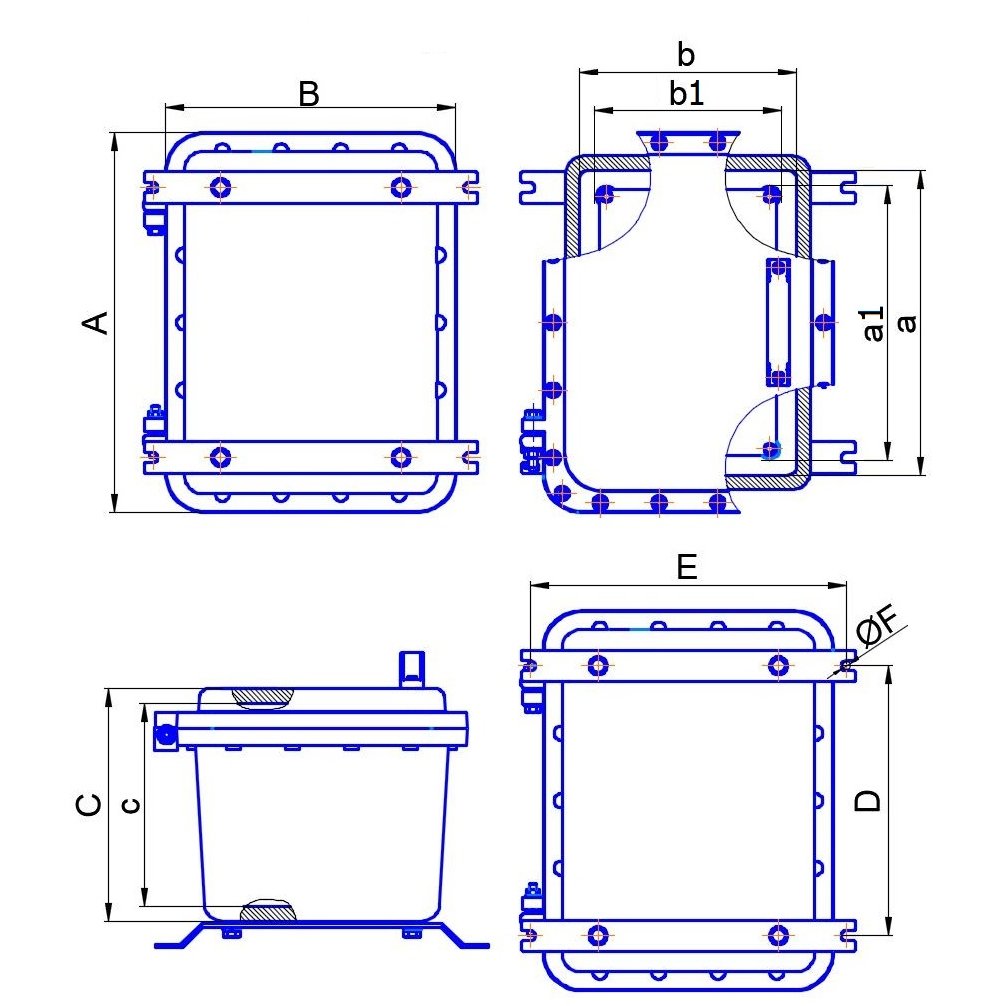

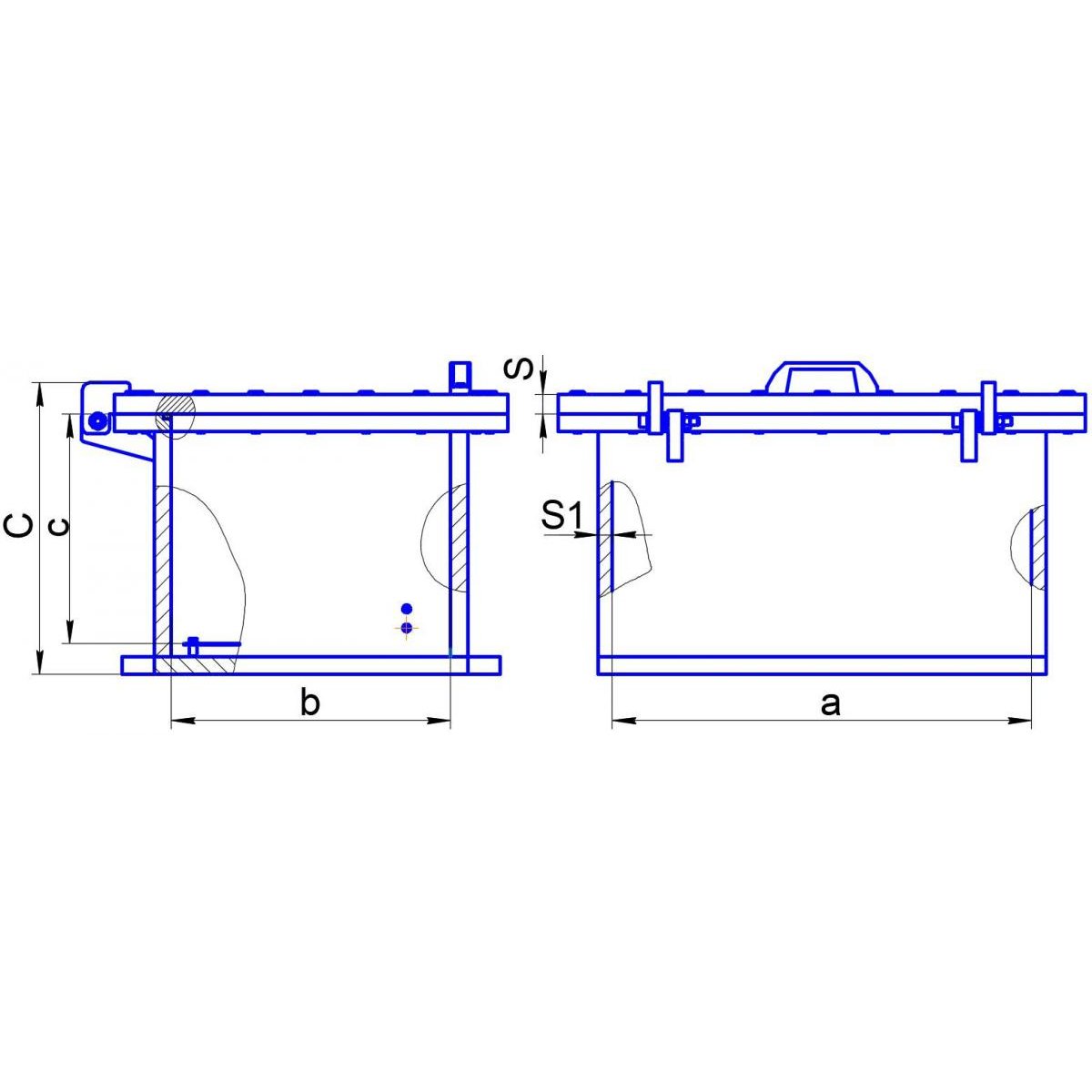

Наружные и внутренние размеры коробок:
|
Наименование взрывозащищенной коробки |
Размеры, мм |
Масса кг |
|||||||||||
|
Наружные |
Внутренние |
Крепежные |
|||||||||||
|
А, мм |
В, мм |
С, мм |
а1, мм |
b1, мм |
с, мм |
a, мм |
b, мм |
D, мм |
E, мм |
F, мм |
f |
||
|
Спектрон-КВ-Exd-А 1000х680х425 (сварная) |
441 |
356 |
196 |
334 |
240 |
131 |
354 |
260 |
300 |
370 |
12 |
М10 |
30 |

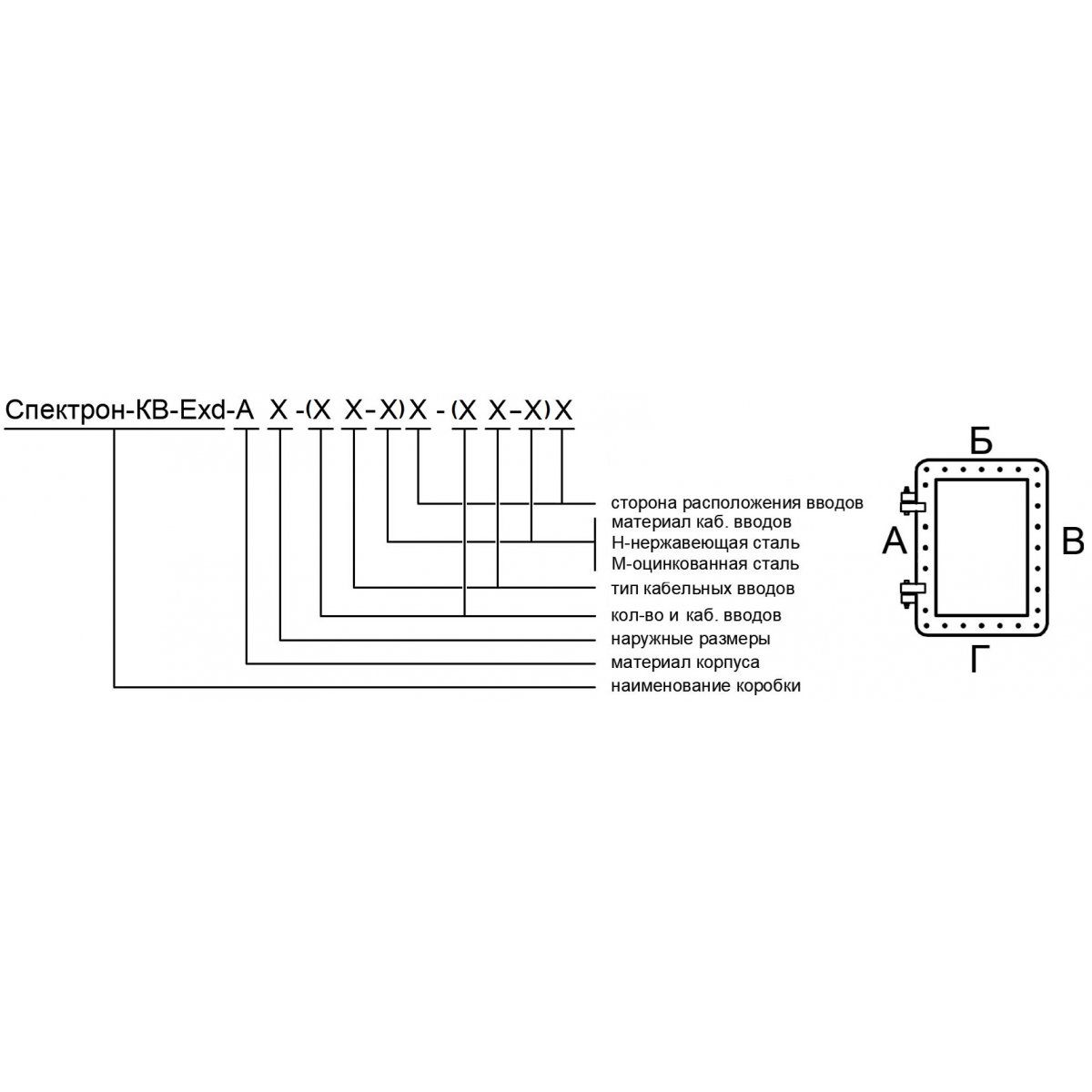

Максимальное количество кабельных вводов по сторонам коробок:
|
Наименование взрывозащищенной коробки |
Сторона установки кабельных вводов |
Присоединительная резьба кабельных вводов |
|||||||
|
М20 |
М25 |
М32 |
М40 |
М50 |
М63 |
М75 |
М90 |
||
|
Количество кабельных вводов на стороне |
|||||||||
|
Спектрон-КВ-Exd-А 1000х680х425 (сварная) |
А, В |
12 |
12 |
6 |
6 |
4 |
4 |
2 |
- |
|
Б, Г |
9 |
9 |
4 |
4 |
2 |
2 |
1 |
- |
|
Основные особенности Спектрон-КВ-Exd-А-ЭП 441х356х196:
Технические характеристики:
|
Параметры |
Значение |
|
|
Маркировка взрывозащиты |
1Ex d IIC Т3/Т4/Т5/Т6 Gb (кроме ацетилена) / Ex tb IIIC T85°C…T200°C Db |
|
|
Материал корпуса |
Алюминиевый сплав |
|
|
Максимальное коммутируемое напряжение, В |
250 DC, 800 АС |
|
|
Максимальный коммутируемый ток, А |
520 А VDC, 57 А VАС |
|
|
Температурный диапазон, ºC |
Т6 |
–70 ÷ +85 |
|
Т5 |
–70 ÷ +100 |
|
|
Т4 |
–70 ÷ +135 |
|
|
Т3 |
–70 ÷ +200 |
|
|
Степень защиты оболочкой по ГОСТ 14254 |
IP66/IP68 |
|
|
Климатическое исполнение |
УХЛ1, ОМ1 |
|
|
Крепление крышки |
Крышка на шарнирах съемная, фиксируется болтами из оцинкованной стали с цилиндрической головкой под шестигранный ключ |
|
|
Монтаж коробки |
Внешние крепежные проушины 4 шт (у коробок с максимальными габаритными размерами – 6 шт) |
|
|
Монтаж внутри корпуса |
Комплектная монтажная панель |
|
|
Заземление |
Наружное и внутреннее |
|
|
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 |
I |
|
Спектрон-КВ-Exd-А-ЭП 441х356х196 относится к негабаритному товару, для расчета стоимости доставки необходимо обратиться к менеджеру компании.
