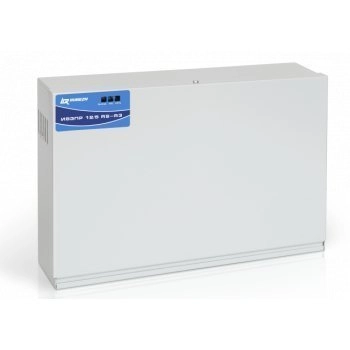

ИВЭПР 12/5 RS-R3 2Х12 -Р БР Источник вторичного электропитания

Источник вторичного электропитания резервированный , выходной ток – до 5 А (до 5,5 А в течение 15 минут); входное напряжение сети – 130-265В; выходное постоянное напряжение при работе от сети – (13,6 ± 0,2) В; напряжение отключения АКБ – (10,4 ± 0,4) В; металлический корпус под АКБ 2х7 Ачили 2х12 Ач; максимальная суммарная ёмкость АКБ – 24 Ач; масса без АКБ – не более 2,3 кг; габаритные размеры – не более 324x111x182 мм.

Предназначен для бесперебойного электропитания устройств охранно-пожарной сигнализации с напряжением питания 12 В постоянного тока.

Технические характеристики ИВЭПР 12/5 RS-R3 2Х12 -Р БР:

Источник обеспечивает стабильное круглосуточное электропитание оборудования систем охранной и пожарной сигнализации номинальным напряжением 12 В постоянным током до 5 А. Для увеличения времени резервирования к источнику может подключаться необходимое количество внешних боксов резервного питания БР 12 производства «Рубеж». Источник сертифицирован на соответствие ГОСТ Р 53325-2009..

Источник обеспечивает формирование и передачу в приемно-контрольные приборы ОПС по адресной линии связи по протоколу RS-R3 следующие сообщения:

• Разряд АКБ1
• Разряд АКБ1 устранён
• Отсутствие АКБ1
• АКБ1 подключен
• Нет сетевого напряжения
• Разряд АКБ2
• Разряд АКБ2 устранён
• Отсутствие АКБ2
• АКБ2 подключен
• Есть сетевое напряжение

• Отсутствие напряжения на выходе, напряжение < 9В (выход 1)
• Отсутствие напряжения на выходе, напряжение < 9В (выход 2)
• Глубокий разряд АКБ1
• Глубокий разряд АКБ2

Источник также передает в ППКП текущие значения выходного напряжения по каждому выходу, а также напряжения каждой из двух АКБ.

• оптимальный заряд АКБ за счёт схемы постоянного тестирования;
• защиту аккумуляторных батарей от перезаряда и глубокого разряда.
• электронная защита от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;
• электронная защита источника от короткого замыкания и перегрузок по току, как при работе от сети, так и при работе от АКБ. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение.

• два независимых выхода питания;
• возможность подключения адресной линии связи для передачи информации о состоянии источника питания;
• автоматический заряд АКБ при наличии сети переменного тока;
• автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
• низкий уровень высокочастотных помех за счет оптимальной топологии печатной платы;
• выходное напряжение гальванически развязано от корпуса.

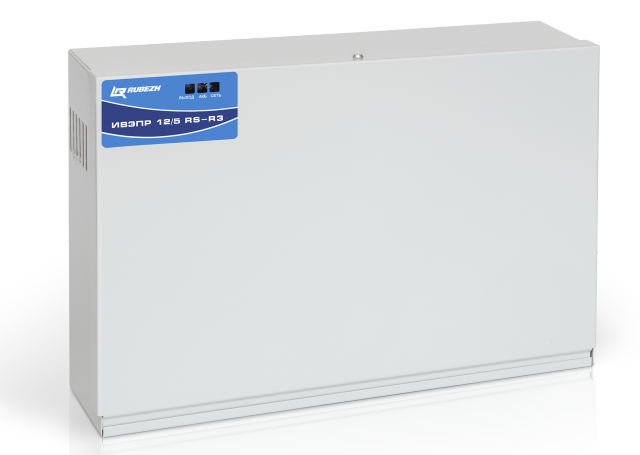

На передней панели корпуса расположены индикаторы наличия сетевого напряжения («Сеть»), выходного напряжения («Выход») и состояния АКБ («АКБ»).

Индикатор СЕТЬ:

• при наличии сети 230 В - светится зеленым светом;
• при отсутствии сети 230 В - не светится.

Индикатор ВЫХОД:

• при наличии напряжения хотя бы на одном на выходе (нет КЗ) -
светится зеленым цветом;
• при отсутствии выходного напряжения – не светится.

Индикатор АКБ:

• при наличии хотя бы одной исправной и заряженной АКБ - светится зеленым цветом;
• при разряде АКБ на 80% светится оранжевым светом (режим «предварительный разряд»);
• при отсутствии/неисправности/ неправильном подключении (переполюсовке) обеих АКБ - светится красным цветом.

В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи в виде электромагнитного реле. Выход сигнала «Авария» изолирован от цепей источника и корпуса. При одновременном наличии сетевого напряжения, хотя бы одной исправной и заряженной АКБ, и выходного напряжения – реле замкнуто. Иначе – разомкнуто.
