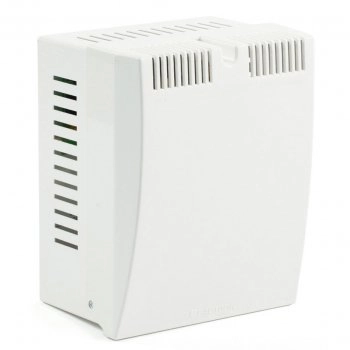

ББП РАПАН-24/1,5 Источник бесперебойного питания 24В, 1,5А

Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В

175…245

Выходное напряжение постоянного тока, В

при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ»

27,0…27,8

при отсутствии напряжения сети ~220 В, режим «РЕЗЕРВ»

20,0…27,8

Номинальный ток нагрузки, А

1

Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (5 сек.), А

1,5

ВНИМАНИЕ! Длительное потребление тока более 1,5 А недопустимо

Максимальный ток нагрузки в режиме «РЕЗЕРВ», А

1,5

Ток заряда АКБ, А, не более

0,65

Величина напряжения на АКБ, при котором происходит автоматическое отключение выходного напряжения в режиме «РЕЗЕРВ», В

21,0…22,0

ВНИМАНИЕ! Устройство защиты АКБ от глубокого разряда ограничивает степень разряда аккумуляторной батареи. Изделие отключит нагрузку автоматически. Работа изделия возобновится только при появлении напряжения питающей сети или при замене разряженной АКБ (функция «холодный пуск»)

Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более

30

Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более

5,0

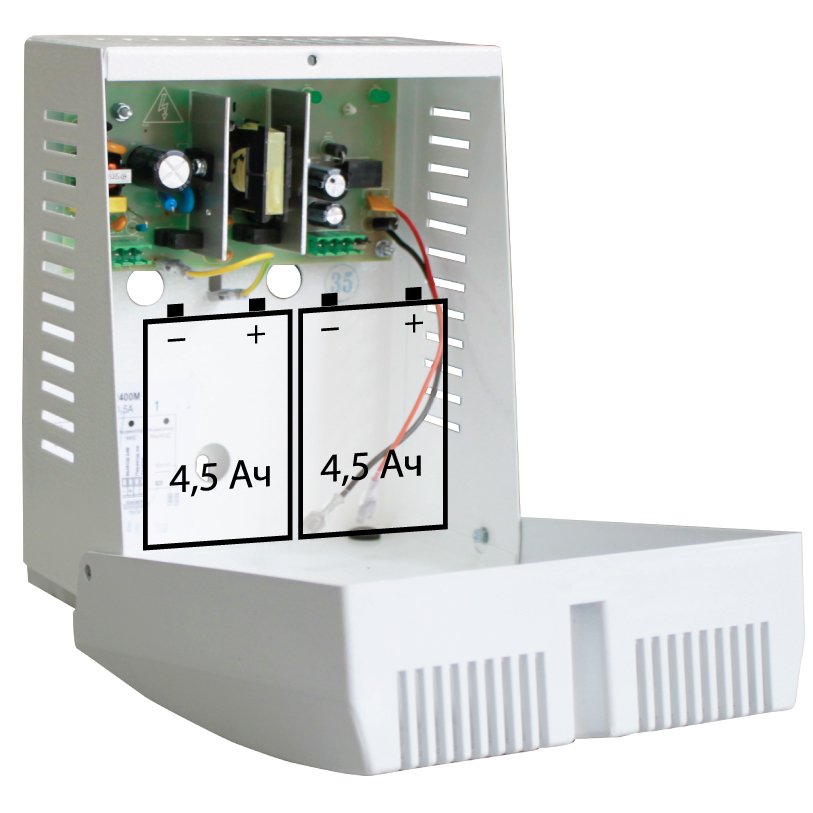

Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В

Рекомендуемая ёмкость АКБ, Ач

4,5

Количество АКБ, шт.

2

Характеристики релейного выхода

 напряжение, В, не более

60

ток, мА, не более

50

Сечение провода, зажимаемого в клеммах колодок, мм2, не более

1,5

Габаритные размеры ШхГхВ, не более, мм

без упаковки

170х210х136

в упаковке

175х215х140

Масса, НЕТТО (БРУТТО), кг, не более

1,1 (1,2)

Диапазон рабочих температур, °С

-10…+40

Относительная влажность воздуха при 25 °С, %, не более

90

ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)

Степень защиты оболочкой по ГОСТ 14254-96

IP20
