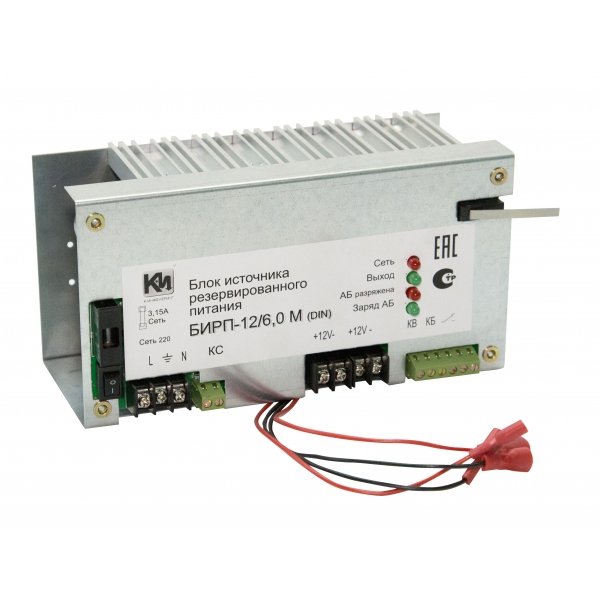

Источник вторичного электропитания резервированный, U-вх. 150...265 В, U-вых. 12 В, I-ном. 6,0 А, I-max 6,5 А, под два внешних аккумуляторов 12 В 12 Ач, световая индикация режимов работы, диагностические выходы «оптореле», наличия выходного напряжения, наличии АКБ и наличии сети, электронная защита от короткого замыкания, защита аккумулятора от глубокого разряда, IP30, t-раб.+5...+40°С, 190х100х90 мм, крепление на DIN-рейку.
Стабилизатор канала нагрузки БИРП-12/6,0М (DIN) обеспечивает выходную мощность до 72 Вт в сетевом диапазоне от 150 до 242В благодаря применению импульсного ШИМ преобразователя.
БИРП с расширенным комплексом защит обеспечивает стабильное выходное напряжение 12 В и защищает нагрузку от импульсов и всплесков сетевого напряжения, а также от превышения выходного напряжения.
При отключении сетевого напряжения БИРП-12/6,0М (DIN) обеспечивает питание нагрузки от резервного источника электропитания – аккумуляторной батареи (в комплект не входит). Продолжительность автономной работы зависит от емкости подключенной аккумуляторной батареи. При использовании аккумуляторной батареи емкостью 14Ач и номинальной выходной мощности продолжительность автономной работы составляет 2 часа.
Независимый канал заряда обеспечивает восстановление ресурса аккумуляторной батареи после восстановления сетевого напряжения.
Основные особенности:
Технические характеристики:
|
Напряжение на выходе канала нагрузки, В (при работе от основного источника) |
12,0+/-0,2 |
|
Напряжение на выходе канала на-грузки, В (при работе от резервного источника) |
10,0-12,0 |
|
Номинальный ток нагрузки, А |
6,0 |
|
Максимальный кратковременный ток нагрузки, А (180 сек) |
6,5 |
|
Пульсация выходного напряжения, мВ, не более |
40 |
|
Основной источник электропитания |
Сеть переменного тока 220В (50±1)Гц |
|
Диапазон допустимых отклонений напряжения основного источника, В |
150-242 |
|
Потребляемый от сети ток при номинальных выходных параметрах, мА, не более |
700 |
|
Резервный источник электропитания |
Свинцово-кислотная необслуживаемая герметичная аккумуляторная батарея (АБ), (12,6+/-0,6)В CEI IEC1056-1 |
|
Рекомендуемая емкость подключаемой АБ, Ач |
14 (7+7) |
|
Время работы в резерве при номинальной нагрузке, ч, не более |
2,0 |
|
Напряжение на выходе канала заряда АБ, В |
13,5-13,8 |
|
Время полного восстановления ресурса АБ, ч |
22 (для двух АКБ по 7 Ач) |
|
Напряжение защитного отключения АБ, В |
10,0-11,0 |
|
Максимальное сечение подключаемых проводов, мм2 |
2,5 |
|
Параметры выходов «КС», «КБ», «КВ» |
«оптореле», 60 В, 100 мА макс. |
|
Степень жесткости испытаний по ЭМС |
2 |
|
Класс электробезопасности |
Класс I |
|
Тип монтажа |
На DIN рейку 35мм |
|
Степень защиты |
IP 10 |
|
Габариты, мм |
190х100х90 |
|
Масса , кг, не более |
2 |
