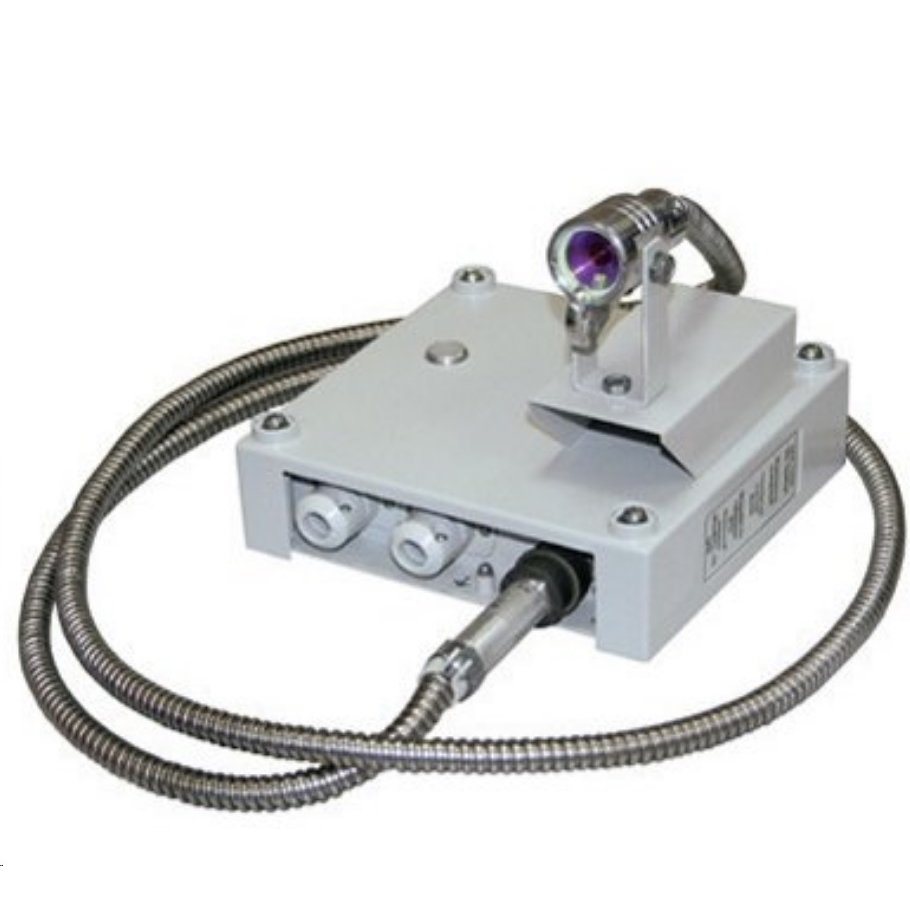

ИК извещатель пожарный открытого пламени имеет 2 диапазона спектральной чувствительности. С выходом реле сухой контакт. Оптический элемент соединяется с блоком извещателя электрическим кабелем КЭ2 длиной от 1 до 20 м. Оболочка IP55. (Адресный режим обеспечивается только при работе с ППКП Пульсар 21) -10…+55 Плюс дополнительно установлено реле Неисправность
Назначение: извещатель пожарный предназначен для обнаружения загораний, сопровождающихся появлением открытого пламени.
Буква "Н" в наименовании извещателя обозначает нормальное исполнение с рабочим температурным диапазоном электронного блока и выносного чувствительного элемента извещателя: -10ОС...+55ОС.
Буква "К" обозначает исполнение с выдачей сигнала "Пожар" с помощью "сухого контакта".
Степень защиты оболочки электронного блока и выносного чувствительного элемента: IP55.
Принцип действия извещателя основан на приеме инфракрасного излучения от очага возгорания 0,8-1,7мкм с помощью чувствительного элемента, передаче его в электронный блок, обработке электрического сигнала и формировании сигнала "Пожар".
Прием инфракрасного излучения производится в двух спектральных диапазонах по отдельным каналам.
Двухспектральный прием излучения и цифровая обработка сигнала позволяют исключить влияние помех, вызванных излучениями от искусственных источников освещения, электродуговой сварки, модуляцией вибрирующих частей оборудования, солнечных бликов и обеспечивающих взрывобезопасный уровень взрывозащиты.
Может устанавливаться в зонах класса 2, т.е. там, где окружающая атмосфера редко содержит взрывоопасную газовую смесь.
Извещатель является восстанавливаемым, обслуживаемым устройством. При обнаружении загорания выдает сигнал "Пожар" в шлейф системы сигнализации и на световой индикатор, расположенный в корпусе извещателя.
Подключение извещателя производится по четырехпроводному шлейфу пожарной сигнализации. По двум линиям производится питание постоянным напряжением в диапазоне 12В ... 28В. Две других линии используются для информационной связи с прибором приемно-контрольным.
Извещатель может работать в двух режимах - адресном (Пульсар 21) и безадресном. Режим работы задается переключателем.
Технические характеристики:
Тип извещателя
4-х проводный
Конструкция извещателя
с выносным элементом на электрическом кабеле
Диапазон регистрируемого излучения
0.8…1.7мкм (ИК)
Дальность обнаружения тестового очага пламени, м. очаг ТП-5 (нефтепродукты) площадью 0,1 кв.м.
ТП-5 (нефтепродукты): 30
ТП-6 (спирты): 12
Угол обзора, град
в горизонтальной плоскости: 120
Напряжение питания, B
постоянного тока: 12…28
Ток потребления, мА
в дежурном режиме не более: 20
в режиме «ПОЖАР»: 20
Степень защиты
IP55
Диапазон рабочих температур, °С
-10…+55
Габаритные размеры, мм
Извещатель: 200х200х70
выносной чувствительный элемент: 35х35х78
Масса извещателя, кг, не более
3,0
Характеристики:
Тип пожарного извещателя: Пламени
Производитель: КБ Прибор
Напряжение (В) <: 12
Напряжение (В) >: 28
Дальность обнаружения очага (м): 30
Защита чувств. элемента: IP55
Индикатор: На корпусе
Класс пыле-/влагозащиты: IP55
Линия связи: 4-х проводная
Место установки: В помещении
Регистрируемое излучение: Инфракрасное
Тип контактов: Нормально замкнутый
Ток потребления в дежурном режиме, мА: 20
Угол обзора (°): 120
Чувствительный элемент: Выносной на электр. кабеле
