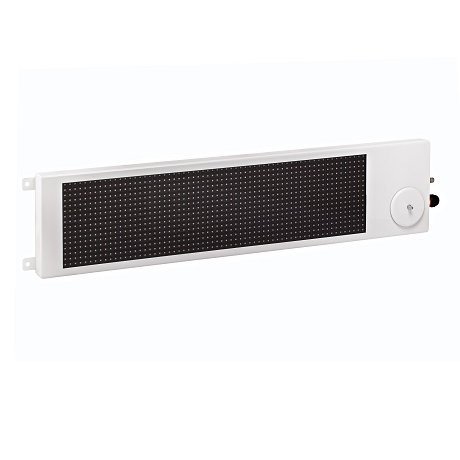

Табло световое взрывозащищенное графическое ТСВГ-Exi-Прометей. Предназначено для работы в качестве светового средства оповещения в системах охранно-пожарной сигнализации или в качестве информационного табло. Применяется во взрывоопасных зонах "0", "1" и "2", подземных выработках шахт, рудников и их наземных строений. Маркировка взрывозащиты 0ExiaIICT6 X / Р0ExiaI X (искробезопасная цепь). IP68. Температурный диапазон от -70 до +85 °С. Подключение по интерфейсу RS-485. Надписи задаются пользователем. Корпус - нержавеющая сталь 12Х18Н10Т. Напряжение питания 12-36 V AC/DC.
Назначение: взрывозащищенный световой оповещатель (табло) применяется в качестве светового средства оповещения или информационного табло в системах пожарной сигнализации и пожаротушения во взрывоопасных зонах на закрытых объектах и открытых установках, а также может применяться в подземных разработках шахт, рудников и их наземных строениях, для взрывоопасных зон классов «0», «1» и «2»
Основные особенности ТСВГ-Exi-Н-Прометей 12-36В:
Оповещатель может использоваться в качестве информационных указателей и табло;
Материал корпуса оповещателя: из нержавеющей стали 12Х18Н10Т;
Оповещатель в корпусе из нержавеющей стали рекомендован к применению в условиях воздействия щелочных, кислотных и других химически агрессивных сред. В условиях воздействия морской воды и соляного тумана;

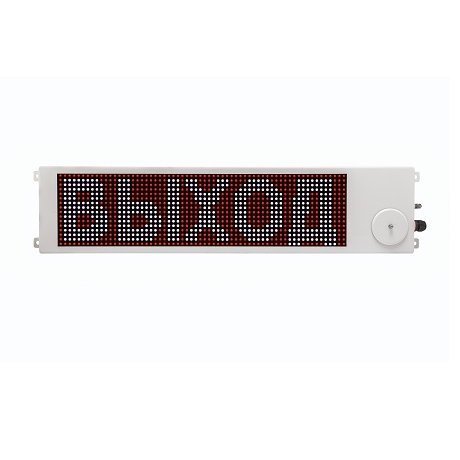

Оповещатель имеет цветное программируемое текстовое поле. Шрифт текста и фон текстового поля может иметь следующие цвета: красный, зеленый, синий, желтый, голубой, фиолетовый, белый, черный;
Оповещатель оснащен 2-мя входами управляющего сигнала. На каждый вход можно запрограммировать индивидуальную надпись на табло. Надписи могут отличаться цветом шрифта и фона, количеством строк и статичностью. Пример: надпись 1 может быть статичной, а надпись 2 – мигающей или «бегущей строкой»;
ПО позволяет регулировать скорость «бегущей строки»;
Связь оповещателя с ПК производится по интерфейсу RS-485. Для подключения оповещателя к ПК необходим преобразователь USB-RS-485. Преобразователь в комплект оповещателя не входит;
Высокая степень защиты оболочки IP68 обеспечивает применение в условиях сильной запыленности, во влажных и сырых помещениях, на открытых площадок с ветром и атмосферными осадками;
Питания оповещателя – постоянное/переменное напряжение от 12 до 36 В;
Подключение оповещателя: 2-х проводное – включается при подаче питания, 4-х проводное – при постоянно подключенном питании оповещатель переходит в режим «Тревога» при поступлении сигнала управления;
Оповещатель отвечает требованиям на взрывозащищенное оборудование и соответствует маркировке взрывозащиты: РOExiaI X / 0ExiaIICT6 X;
Оповещатель подключается в искробезопасные цепи. Для обеспечения электрической цепи вида взрывозащиты «искробезопасная цепь» производитель рекомендует применять барьер искрозащиты с максимальным выходным током более 800 мА (при напряжении 12В);
Температурный режим работы от -70 до +85 ºС;
Табло отвечает соответствующим нормам по устойчивости к радио- и электромагнитным помехам 4 группы;
Световой сигнал взрывозащищенного табло контрастно различим с расстояния 15 метров при наружной освещённости до 500 люкс;
Выбор пользователем состояния табло в разных режимах:
в режиме «Дежурный» состояние табло: отключено или постоянное свечение;
в режиме «Пожар» состояние табло: постоянное свечение, мигание или бегущая строка.
Гальваническая развязка цепей питания и управляющих цепей оповещателя.
Технические характеристики:
Параметры
Значение
Маркировка взрывозащиты
РOExiaI X /
0ExiaIICT6 X
Материал корпуса
Нержавеющая сталь
Напряжение питания, В
12÷36 АС/DC
Ток потребления, мА при напряжении питания 12 В
600
Подключение
2-х и 4-х проводное
Световой сигнал взрывозащищенного табло контрастно различим с расстояния, метров, при наружной освещённости до 500 люкс
