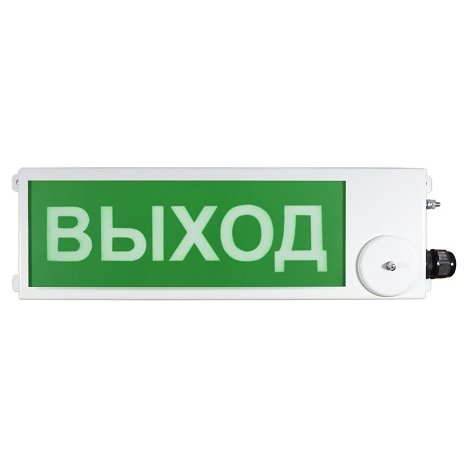

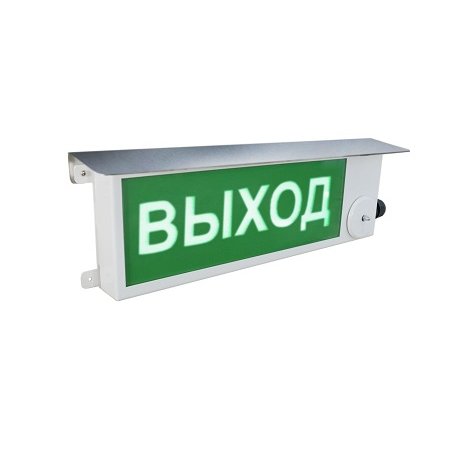

ТСВ-Exm-М-Прометей Выход Табло световое взрывозащищенное

Взрывозащищенный световой оповещатель (табло) применяется в качестве светового средства оповещения в системах пожарной сигнализации и пожаротушения во взрывоопасных зонах на закрытых объектах и открытых установках, а также может применяться в подземных разработках шахт, рудников и их наземных строениях

• ТСВ-Exm-М/Н-Прометей – для взрывоопасных зон классов «1» и «2»
• ТСВ-Exi-М/Н-Прометей – для взрывоопасных зон классов «0», «1» и «2»

Оповещатель может использоваться в качестве информационных указателей и табло.

Материал корпуса оповещателя:

• ТСВ-Exm-М-Прометей – из листовой низкоуглеродистой стали с порошковым полимерным покрытием
• Оповещатель в корпусе из нержавеющей стали рекомендован к применению в условиях воздействия щелочных, кислотных и других химически агрессивных сред. В условиях воздействия морской воды и соляного тумана.

Высокая степень защиты оболочки IP68 обеспечивает применение в условиях сильной запыленности, во влажных и сырых помещениях, на открытых площадок с ветром и атмосферными осадками.

Питания оповещателя – постоянное напряжение от 12 до 36 В, переменное напряжение 220 В

Подключение оповещателя: 2-х проводное – включается при подаче питания, 4-х проводное – при постоянно подключенном питании оповещатель переходит в режим «Тревога» при поступлении сигнала управления.

Оповещатель отвечает требованиям на взрывозащищенное оборудование и соответствует маркировке взрывозащиты:

ТСВ-Exm-М/Н-Прометей – РВExmbIMb / 1ExmbIICT6 Gb X

Температурный режим работы от -70 до +85 ºС

Оповещатель

ТСВ-Exm-М-Прометей

Подключение

2-проводные ШС

4-проводные ШС

Вид взрывозащиты

Exm

Степень защиты оболочкой по ГОСТ 14254

IP68

Табло отвечает соответствующим нормам по устойчивости к радио- и электромагнитным помехам 4 группы

Световой сигнал взрывозащищенного табло контрастно различим с расстояния 15 метров при наружной освещённости до 500 люкс

Частота мигания светового сигнала 1 Гц

Выбор пользователем состояния табло в разных режимах:

• в режиме «Дежурный» состояние табло: отключено или постоянное свечение;
• в режиме «Пожар» состояние табло: постоянное свечение или мигание.

Цвет фона (шрифта) и надпись на табло оповещателя выбирается при заказе

Возможность контроля шлейфа питания оповещателя по шлейфу управления

Гальваническая развязка цепей питания и управляющих цепей оповещателя

Параметры

Значение

Маркировка взрывозащиты

ТСВ-Exm-М-Прометей

РВExmbIMb /

1ExmbIICT6 Gb

Материал корпуса

ТСВ-Exm-М-Прометей

Низкоуглерод. сталь

Напряжение питания, В

ТСВ-Exm-М-Прометей 12-36В

12÷36 DC

Ток потребления, мА

при напряжении питания 12 В

130

Подключение

2-х и 4-х проводное

Частота мигания светового сигнала, Гц

1

Световой сигнал взрывозащищенного табло контрастно различим с расстояния, метров, при наружной освещённости до 500 люкс

15

Световая индикация в режиме «ДЕЖУРНЫЙ»

отключено или постоянное свечение

Световая индикация в режиме «ПОЖАР»

постоянное свечение или мигание

Цвет фона (шрифта), и надпись на табло опoвещателя

выбирается при заказе

Кабельный ввод

кабель наружным диаметром 10-14 мм

Масса, не более, кг

2,8

Температурный диапазон, ºС

-70 ÷ +85

Вид климатического исполнения

УХЛ1

Степень защиты оболочки по ГОСТ 14254, не ниже

IP68

Габаритные размеры, мм

515х150х51
