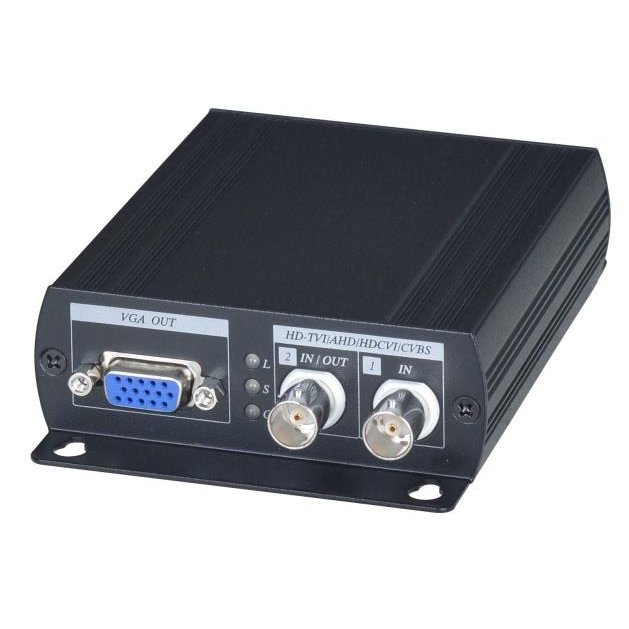

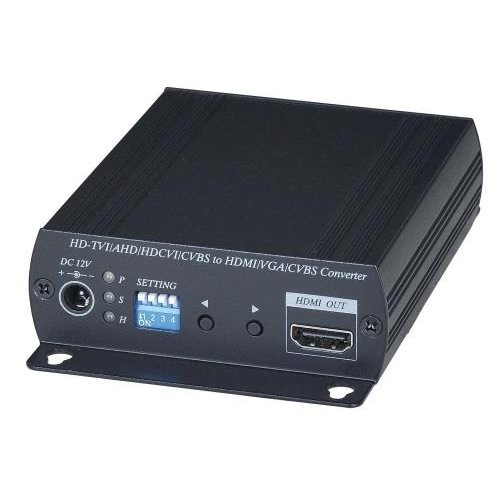

AD001HD4 Преобразователь-разветвитель AHD/HDCVI/HDTVI в HDMI/VGA/CVBS

Преобразователь-разветвитель AHD/HDCVI/HDTVI в HDMI/VGA/CVBS. Разрешение входного сигнала AHD/HDCVI/HDTVI, а так же выходных сигналов HDMI/VGA до 1080p. Поддержка стандартов NTSC и PAL. Все три выхода - HDMI/VGA/BNC - могут работать одновременно. Выход BNC поддерживает CVBS и HDCVI (в качестве сквозного выхода). Может работать в режиме коммутатора: 2 входа (HD камера) - выходы HDMI/VGA. Поддержка PiP (режим "картинка в картинке"). Встроенная регулировка разрешения. Вх. - BNC/DC12V. Вых. - HDMI(A)/VGA/BNC(CVBS/HDCVI). В комплекте БП DC12V(0.5А) - 1шт. Размеры (ШxВxГ): 88x30x130мм. Рабочая температура: -40...+55гр. С.

AD001HD4 предназначен для преобразования входного видеосигнала форматов AHD/HDCVI/HDTVI в видеосигналы форматов HDMI/VGA/CVBS.  Максимальное разрешение входного видеосигнала – 1080p. Все 3 выхода (HDMI/VGA/CVBS) могут работать одновременно. Изображения от двух источников сигнала могут отображаться одновременно – режим "картинка в картинке" (PiP).

Основные особенности AD001HD4:

• Сигналы:
  • HD-TVI/AHD/HDCVI/CVBS (NTSC/PAL)/960H (вход),
  • HDMI, VGA, CVBS (выход);
• Разрешение:
  • HD-TVI/AHD/HDCVI: 720p@25/30/50/60, 1080p@25/30Hz,
  • HDMI/VGA: 480p, 576p, 720p, 1080i, 1080p;
• Все 3 выхода сигнала (HDMI, VGA, CVBS) могут работать одновременно;
• BNC-разъем «IN/OUT [2]» может использоваться:
  • как сквозной выход видеосигнала, получаемого от устройства, подключенного к разъему BNC «IN [1]»;
  • как выход композитного видеосигнала (CVBS),
  • для подключения 2-го источника видеосигнала (видеокамеры);
• При подключении двух источников видеосигнала (видеокамер) возможен просмотр в режиме PiP («картинка в картинке»);
• Экранное меню (OSD) для выбора режима работы и смены разрешения сигналов на входе и на выходе;

Схема подключения:

Технические характеристики:

• Назначение: Преобразователь
• AHD: да
• HDCVI: да
• HDTVI: да
• CVBS: да
• Количество каналов видео: 1х3
• Питание внешних устройств: -
• Параметры питания: -
• RS485: -
• HDMI: да
• VGA: да
• Расстояние передачи (макс.: -
• Разрешение (макс.: 1080р
• Полоса пропускания: НД
• Фильтр: -
• Грозозащита: -
• Подключение:
  • Входы: Роз. 2.1х5мм x 1 BNC x 1
  • Выходы: HDMI(A) х 1 VGA x 1 BNC x 1
• Питание устройства: БП DC12V, 0.5A
• Класс защиты: -
• Рекомендуемый кабель: -
• Размеры (ШхВхГ) (мм: 88x30x130
• Рабочая температура: -40...+55°C

Комплектация:

1. Передатчик AD001HD4 – 1шт.

2. БП AC220V/DC12V – 1шт.

3. Руководство по эксплуатации – 1шт.

4. Упаковка – 1шт.
