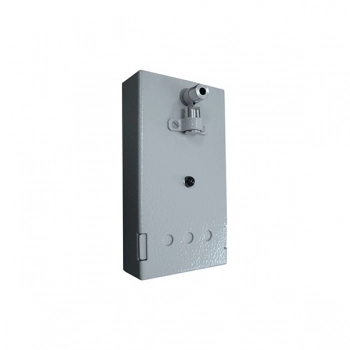

Пульсар 1-010Н извещатель пожарный пламени

Извещатель пламени, дальность 30 м, 120 гр., чувствительный элемент на кронштейне, t: -10...+50С

Извещатель пожарный “Пульсар1” предназначен для обнаружения возгораний, сопровождающихся появлением открытого пламени.

Работает по двухпроводной линии совместно с приемно-контрольными приборами типа ППС-3, ППК-2, Сигнал-ВК, Сигнал-4, Сигнал-20, Радуга-2 и аналогичными. Извещатель является восстанавливаемым обслуживаемым устройством. При обнаружении возгарания выдает сигнал “Тревога” в шлейф системы сигнализации и на световой индикатор, расположенный в корпусе извещателя.

Принцип действия извещателя “Пульсар 1” основан на преобразовании инфракрасного (ИК) излучения в диапазоне 0,8 - 1,1 мкм, находящегося в поле зрения чувствительного элемента, в электрический сигнал.

Обозначение извещателя при его заказе и в документации другого изделия, в котором он может быть применен : Извещатель пожарный пламени “Пульсар1-NNNNN”, Кабель КЭ1/L, ТУ 44371-010-26289848-01, где NNNNN обозначение требуемого исполнения извещателя в соответствии с Таблицей 1. Буква “Н” в конце наименования обозначает нормальное исполнение с рабочим температурным диапазоном: -10°С - +55°С. Буква “С” в конце наименования обозначает специальное исполнение с рабочим температурным диапазоном: -50°С...+55°С. Кабель КЭ1 типа “витая пара в экране”. Кабель КЭ2 типа “витая пара в экране” оснащен разъемом для подключения к основному блоку. Буква “L” в наименовании кабеля обозначает длину кабеля.

Таблица 1

Технические характеристики

• Дальность обнаружения тестового очага пламени, м.
  • очаг ТП-5 (нефтепродукты) площадью 0,1 кв.м *
    • переключатель L=0..................................................................30
    • переключатель L=1..................................................................15
  • очаг ТП-6 (спирты) площадью 0,1 кв.м **
    • переключатель L=0..................................................................12
    • переключатель L=1....................................................................6
• Время срабатывания, сек:

• • переключатель Т=0...........................................................................4,5
  • переключатель Т=1..............................................................................9
• Время восстановления в дежурный режим из режима "Пожар",сек...2+0,2
• Угол обзора, градусы...................................................................................120
• Длина электрического кабеля для выносного чувствительного элемента по заказу, м...............................................................................................0,5-25
• Допустимая фоновая освещенность без модуляции 2-10 Гц, не более лк:
  • рассеянное солнечное излучение.................................................15000
  • излучение ламп накаливания............................................................500
  • излучение люминисцентных ламп.................................................2500
• Напряжение питания, В.............................................................................9-28
• Потребляемый ток в дежурном режиме от источника питания, не более мА...................................................................................................................0,3
• Сопротивление нагрузки шлейфа в режиме "Тревога", Ом...................1000
• Рабочий диапазон температуры (см. Назначение и принцип действия)
• Степень защиты оболочки (см. Таблица 1)
• Габаритные размеры, мм:
  • извещатель, не более.............................................................150*80*45
  • выносной чувствительный элемент......................................12*12*20
• Масса извещателя, не более кг....................................................................0,6
• Срок службы изделия, лет............................................................................10

* Примечание 1: Первоначальные заводские установки переключателей: L=0, T=1

** Примечание 2: Извещатель допускает переполюсовку питающего напряжения, если отношение периода переполюсовки к длительности импульса противоположной полярности составляет не менее 7,0. Кроме того, чтобы переполюсовка не сказывалась на регистрации пульсаций пламени, период переполюсовки должен быть либо больше 500 мс (в ППК-2), или меньше 50 мс (в “Гамма-01”).
Например:

1. период переполюсовки равен 900 мс, длительность импульса 100 мс. Тогда 900мс./100мс.=9,0.
2. период переполюсовки равен 1100 мс, длительность импульса 150 мс, тогда 1100мс./150мс.=7,3
