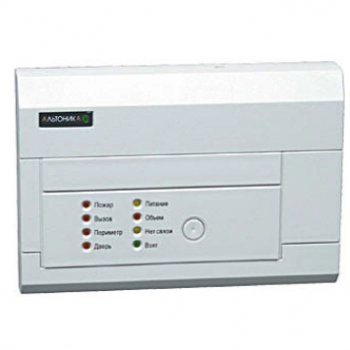

RS-200R приемник радиоканальный стационарный на 1 передатчик

Приемник на на один передатчик (прием сигналов от 1 передатчика RS-200T/TP, тревога при потере сигнала связи)

Назначение: приемник  входит в состав аппаратуры радиоканальной охранной сигнализации Риф Стринг-200 и предназначен для приема и отображения охранно - пожарных извещений от передатчиков RS 200T, RS 200TР или RS 200TР-RB (приемник на один передатчик).

Основные особенности RS-200R:

• Дальность передачи тревожных радиосигналов в условиях прямой видимости зависит от типа антенн передатчика и приемника и при использовании направленных антенн достигает 5000 м. Реальная дальность передачи, особенно в условиях городской застройки, зависит от наличия препятствий распространению радиоволн, рельефа местности, интенсивности радиопомех и т. п. и составляет обычно 1-3 км.
• Передатчик с датчиками, подключенными к нему посредством шлейфов охранной сигнализации (ШС), устанавливается на охраняемом объекте. Передатчик контролирует шлейфы, формирует извещения о состоянии объекта и периодически посылает их в эфир. Приемник принимает извещения и отображает светодиодами общее состояние объекта (Взят Под Охрану или Снят С Охраны, Норма или Тревога), вид тревоги в зависимости от нарушенных шлейфов передатчика (ДВЕРЬ, ПЕРИМЕТР, ПОЖАР или ВЫЗОВ ОХРАНЫ), состояние внешнего и автономного питания передатчика (если данная модификация передатчика передает соответствующие извещения). При нормальной работе системы состояние приемника всегда соответствует состоянию передатчика (возможно – с небольшой задержкой). Приемник имеет также зуммер для звуковой сигнализации и релейный выход для управления различными внешними тревожными устройствами или включения в шлейфы сигнализации.
• Если в течение определенного промежутка времени (30 или 60 минут) с передатчика не поступило ни одного извещения, то приемник включает тревогу по потере канала передачи извещений. Это позволяет обнаруживать различные неисправности в системе, а также мощные долговременные радиопомехи на рабочей частоте.

Технические характеристики:

• Информационная емкость: 1 передатчик RS-200T, RS 200TР или RS 200TР-RB
• Рабочая частота:  433,92 МГц, стабилизирована кварцевым резонатором
• Напряжение питания: от 10 В до 15 В
• Ток потребления:
  • не более 100 мА в дежурном режиме
  • не более 200мА при тревоге
• Параметры релейного выхода:
  • максимальное напряжение 72 В при токе до 100 мА
  • максимальный ток 2 А при напряжении 24 мА
• Диапазон рабочих температур: –20... +40 °С
• Габаритные размеры (без антенны): 160 х 110 х 32  мм
