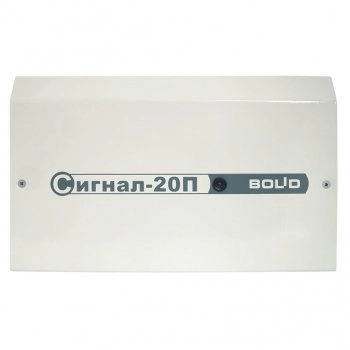

Сигнал-20П исп.01 Прибор на 20 шлейфов

1 год гарантии

Производитель: Болид
- Поделиться
- В избранное
- К сравнению
Код товара: 088-042

2809 просмотров

5528.95 ₽

Рекомендованная цена

4 876 ₽

Спецпредложение до 01.12.2024

В наличии

Склад МО, Домодедово: 1 шт

Склад поставщика: > 10 шт

Оставить отзыв

ППКОП 20ШС, Uшс.19...24В, Iшс.3мА, Uпит.10,2...28,4В, Iпотр.до 600мА, вход Touch Memory, 3 выхода "СК",2 контрол.вых."ОК", RS-485, tраб.-30...+50°С, IP20, 229х136х41, работа в составе ИСО "Орион", управление с пульта С2000М, програм.с комп., металлический корпус

Отличие "Сигнал-20П" от "Сигнал-20П исп.01" состоит в материале и размере корпуса.

Основные особенности Сигнал-20П исп.01:

До 20 радиальных шлейфов сигнализации
Программируемый выбор типа шлейфов сигнализации:
- тип 1: пожарный дымовой двухпороговый
- тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей)
- тип 3: пожарный тепловой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС)
- тип 4: охранный
- тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя
- тип 6: технологический
- тип 7: охранный входной
- тип 11: тревожный
- тип 12: программируемый технологический
- тип 16: пожарный ручной
- тип 17: водосигнальный
- тип 18: пожарный пусковой
Управление взятием/снятием ШС под охрану, выходными реле прибора по интерфейсу RS-485 с пульта управления или клавиатур ИСО «Орион»
Подключение считывателя ключей «Touch Memory» для идентификации пользователя и управления разделами (взятие, снятие)
Программируемые выходы (37 локальных тактик управления)
Контроль двух выходов на обрыв и короткое замыкание
Два ввода питания: для подключения основного и резервного источников питания
Металлический корпус

Технические характеристики:

НАИМЕНОВАНИЕ ПАРАМЕТРА		ЗНАЧЕНИЕ ПАРАМЕТРА
Количество радиальных неадресных шлейфов сигнализации (ШС)		20
Макс. сопротивление проводов ШС без учета оконечного сопротивления		1 кОм для охранных ШС 100 Ом для пожарных ШС
Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй"		20 кОм для охранных ШС 50 кОм для пожарных ШС
Подключаемые к ШС устройства	Неадресные охранные и пожарные извещатели с релейным выходом	Без ограничений
	Неадресные охранные извещатели, питающиеся от ШС	с общим током потребления до 3 мА
	Неадресные пожарные извещатели, питающиеся от ШС	с общим током потребления до 3 мА (с общим током потребления до 1,2 мА при одновременном включении тепловых и дымовых извещателей)
Напряжение на каждом входе ШС		19 В ÷ 24 В при установке оконечного резистора 4,7 кОм± 5% и токе потребления извещателей 0 ÷ 3 мА, 27 ± 0,5 В при обрыве ШС
Ограничение тока в короткозамкнутом ШС		26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В)
Световая индикация		1 индикатор отображения режимов
Встроенный звуковой сигнализатор		нет
Датчик вскрытия корпуса		микроконтакт
Энергонезависимый буфер событий		4096 сообщения
Интерфейс		RS-485, протокол "Орион", "Орион 2.1"
Питание блока		от внешнего источника постоянного тока
Напряжение питания		10,2 ÷ 28,0 В постоянного тока
Количество вводов питания		2
Потребляемый ток	в дежурном режиме (зависит отколичества токопотребляющих извещателей в ШС)	200 – 300 мА при напряжении питания 24 В 400 – 600 мА при напряжении питания 12 В
	в режиме Пожар	330 мА при напряжении питания 24 В 650 мА при напряжении питания 12 В
Готовность к работе после включения питания		не более 3 с
Внешний считыватель электронных идентификаторов (ЭИ)		1 вход
Интерфейс подключаемых считывателей		Dallas Touch Memory, iButton
Управление светодиодами считывателя		Двумя светодиодами (зеленым и красным). Сигнал управления "+5В КМОП" с ограничением тока при прямом подключении светодиодов на уровне 10 мА
Управление звуковым сигнализатором считывателя		Нет
Выходы		5 шт.
Электромагнитные реле (сухой контакт)		3 шт.: 28 В-до 2 А или 80 В - от 0,1 мА до 50 мА
Электромагнитные реле		2 шт.: 2 шт.: 12 или 24 В (определяется напряжением питания прибора), до 0, 8 А, с контролем цепей подключения нагрузки на обрыв и короткое замыкание, (ток контроля 1,5 мА), защита от перегрузки по току
Рабочий диапазон температур		от -30 до +50 °C
Относительная влажность		до 98% при +25 °C
Степень защиты корпуса		IР20
Материал корпуса	«Сигнал-20П исп.01»	металл
	«Сигнал-20П»	пластик
Габаритные размеры	«Сигнал-20П исп.01»	229х136х41 мм
	«Сигнал-20П»	230x135x37 мм
Вес блока	«Сигнал-20П исп.01»	не более 0,8 кг
	«Сигнал-20П»	не более 0,5 кг
Средний срок службы		10 лет
Программирование блока		программа UProg.exe
Подключение к ПК		через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип крепления		настенный навесной
