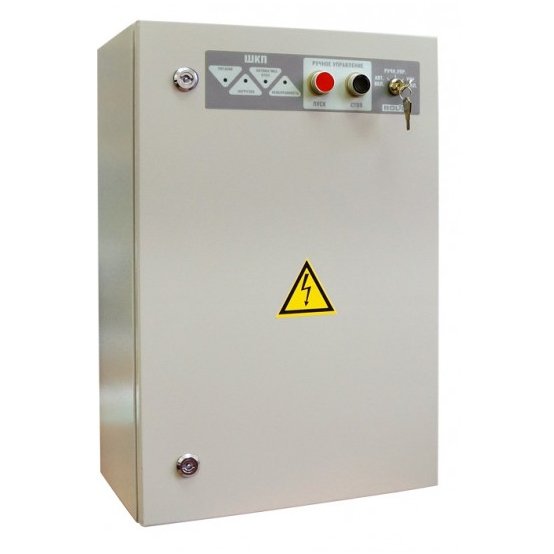

ШКП-10 (IP54) Шкаф контрольно-пусковой

1 год гарантии

Производитель: Болид
- Поделиться
- В избранное
Код товара: 415-103

1821 просмотр

33842.6 ₽

Рекомендованная цена

29 843 ₽

Спецпредложение до 01.12.2024

В наличии

Склад МО, Домодедово: 3 шт

Оставить отзыв

Описание
Доставка
Документация
Отзывы
Тех. консультация

Шкаф контрольно-пусковой настенный, навесной, 4 индикатора, Uпит.380В(3-х фазное), Pпотр.30Вт, Iкоммут.25А(номин.), Pдвиг.10кВт, IP54, tраб.-30...+50°С, 400х400х170мм, 20кг

Предназначены для работы в составе систем пожаротушения и дымоудаления для автоматического и ручного управления асинхронным двигателем с короткозамкнутым ротором (насосы, вентиляторы, приводы исполнительных механизмов), рассчитанного на рабочее напряжение 380В.

Основные особенности ШКП-10 (IP54:

Возможность работы в режимах ручного и автоматического управления. В автоматическом режиме шкаф управляется подачей напряжения 24 В внешними цепями
Контроль действующего значения 3-х фазного напряжения и величины фазового сдвига на вводе электропитания
Контроль исправности цепей управления двигателем
Отображение режимов "Авария питания", "Автоматика откл.", "Двигатель включ.", "Неисправность" на встроенных световых индикаторах. Индикатор "Неисправность" управляется подачей напряжения 24 В внешними цепями
Плавный запуск и останов электродвигателей до 30 кВт (ШКП-30) от 100 до 250 кВт с возможность ограничения пусковых токов (ШКП-250)
3 сигнальных выхода для передачи сигналов "Питание", "Автоматика", "Двигатель" на устройство управления ("Поток-3Н", "С2000-4" или другое)
Приборы автоматики могут быть выполнены из комплектующих ABB, SchneiderElectric (по предварительному согласованию)
Автоматические выключатели могут поставляться в составе шкафа с характеристикой "D" (по предварительному согласованию)
Возможность изготовления шкафов с устройствами плавного пуска от 1 до 250 кВт (по предварительному согласованию)

Технические характеристики:

Питание шкафа осуществляется от трёхфазной сети переменного тока с номинальным значением (380) В и частотой (50±1) Гц.
Потребляемая мощность шкафа – не более 30 Вт.
Количество управляемых двигателей – 1.
Номинальный коммутируемый ток – 25 А.
Мощность управляемого двигателя – до 10 кВт.
Тип автоматического выключателя 3p 25A х-ка «С».
Масса шкафа – не более 20 кг.
Габаритные размеры шкафа –400х400х170 мм.
Содержание драгоценных материалов: не требует учёта при хранении, списании и утилизации.

Сравнительная таблица контрольно-пусковых шкафов:

НАИМЕНОВАНИЕ ПАРАМЕТРА	ЗНАЧЕНИЕ ПАРАМЕТРА
Световая индикация	4 одноцветных индикатора для отображения состояния ШКП
Питание прибора	от трёхфазной сети переменного тока с номинальным значением (380+38-57) В и частотой (50 ± 1)Гц
Готовность к работе после включения питания	не более 1 с
Рабочий диапазон температур	от -30 до +50 °C
Относительная влажность	до 98% при +25 °C
Средний срок службы	10 лет
Тип монтажа	настенный навесной
	ШКП-4	ШКП-10	ШКП-18	ШКП-30	ШКП-30 с УПП	ШКП-45	ШКП-75	ШКП-110	ШКП-110 с УПП	ШКП-250
Потребляемая мощность, Вт	30	30	30	30	30	30	30	30	50	50
Номинальный коммутируемый ток, А	10	25	40	63	63	100	160	250	230	432
Мощность управляемого двигателя, кВт	4	10	18	30	30	45	75	110	30-132	100-250
Степень защиты корпуса	IP30 IP54	IP30 IP54	IP30 IP54	IP30 IP54	IP30	IP30 IP54	IP30 IP54	IP30 IP54	IP54	IP54
Габаритные размеры, мм	400 x400 x170	400 x400 x170	400 x400 x170	400 x400 x170	600 x400 x240	600 x400 x240	600 x400 x240	600 x400 x240	1000 x500 x350	1000 x500 x350
Масса прибора, кг	20	20	20	20	20	30	30	30	70	70
