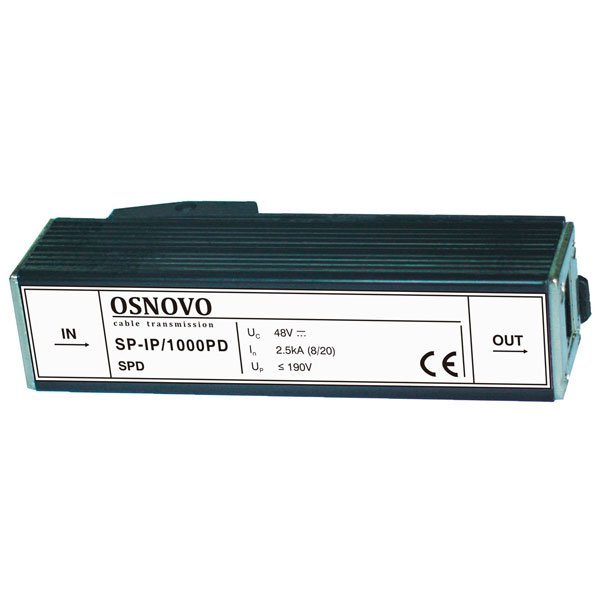

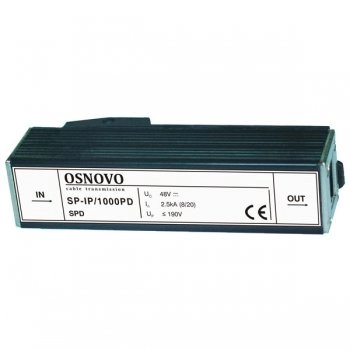

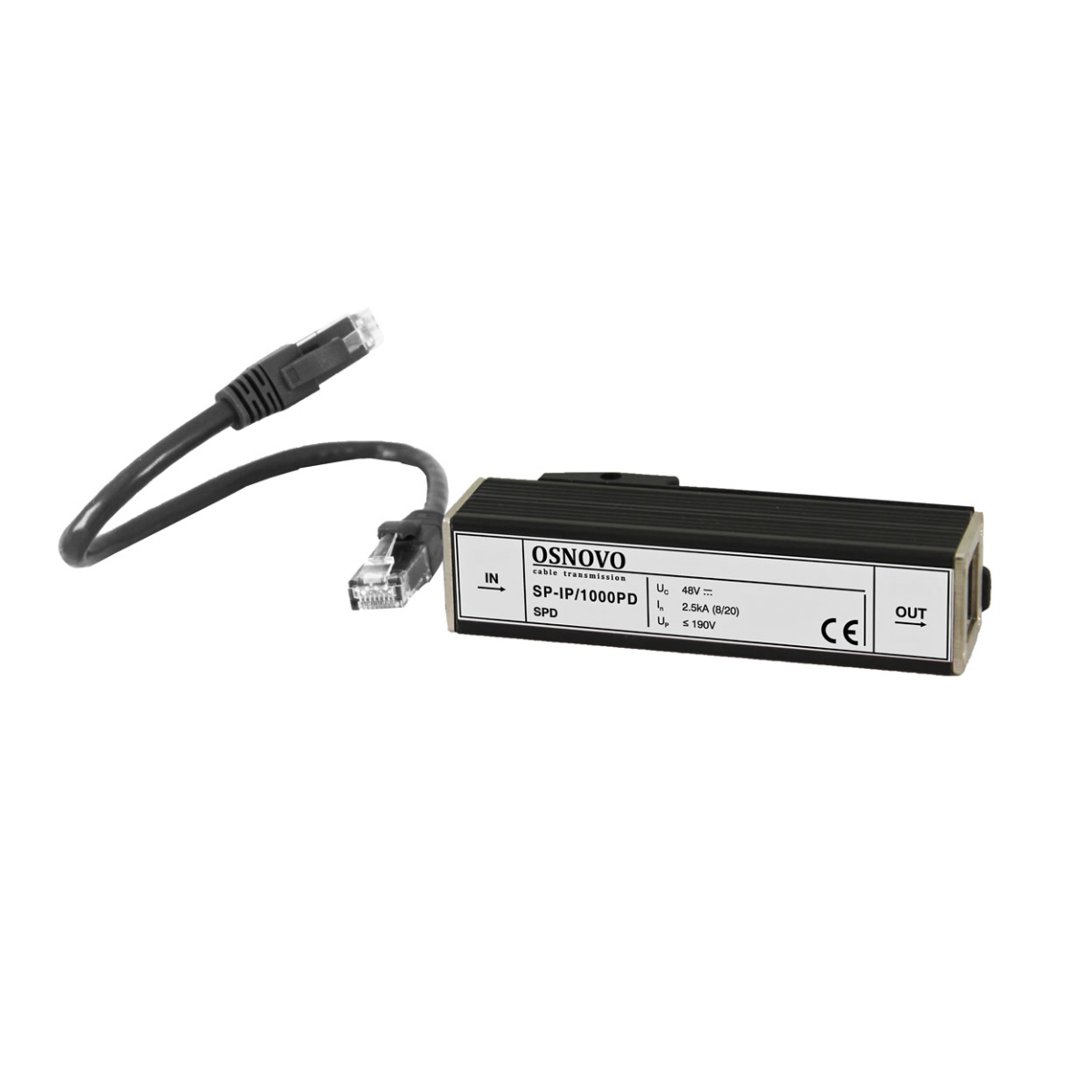

SP-IP/1000PD Устройство грозозащиты для локальной вычислительной сети

Устройство грозозащиты для локальной вычислительной сети (скорость до 1000 Мбит/с) с защитой линий PoE (af/at, методы A + B, контакты 1/2, 3/6, 4/5, 7/8) Двухступенчатая защита. Максимальное длительное рабочее напряжение (Uс) DC57V. Номинальный ток разряда (8/20 мкс, In) 2,5kA. Суммарный ток разряда (8/20 мкс, Itotal) 10kA. Время отклика 1нс. . 1 вход (RJ45-мама), 1 выход (RJ45-мама). Монтаж на DIN-рейку. Размеры (ШхВхГ): 26x120x27мм. Рабочая температура: -40…+80°С.

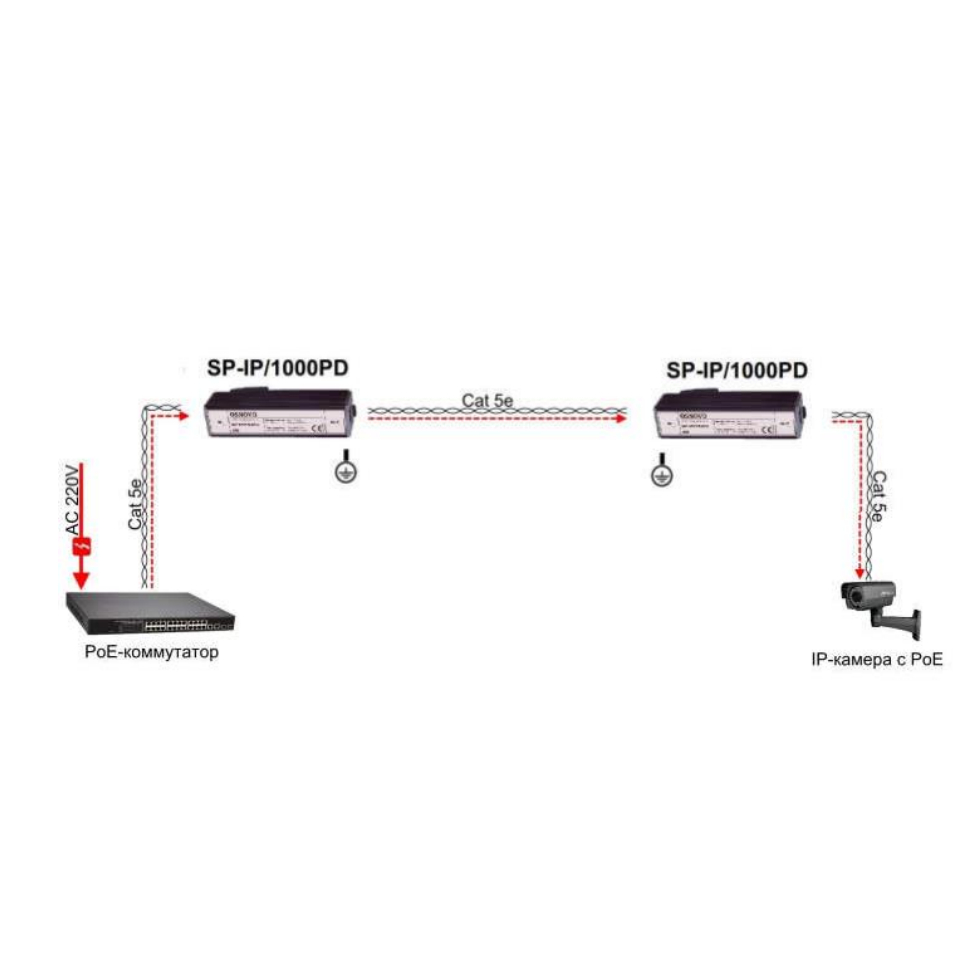

Назначение: устройства грозозащиты предназначены для защиты оборудования, устанавливаемого в сетях Gigabit Ethernet и системах IP- видеонаблюдения (IP-камеры, коммутаторы, сетевые видеорегистраторы, пр.), от индуцированных токов и перенапряжений, в т.ч. вызванных атмосферными электрическими разрядами.

Основные особенности SP-IP/1000PD:

• Скорость передачи данных: до 1000 Мбит/с;
• Защита PoE;
• Крепление на din-рейку.

Технические характеристики:

• Кол-во портов: 1;
• Время срабатывания, нс: < 1;
• Номинальное рабочее напряжение цепи питания, В: 48;
• Номинальный ток разряда (кА, 8/20 мкс: 0.15;
• Максимальный ток разряда (кА, 8/20 мкс: 10;
• Скорость передачи данных (Мбит/с, макс.: 1000;
• Максимальное рабочее напряжение, В : 57;
• Вносимые потери, дБ: < 2 (250МГц);
• Возвратные потери, дБ: -;

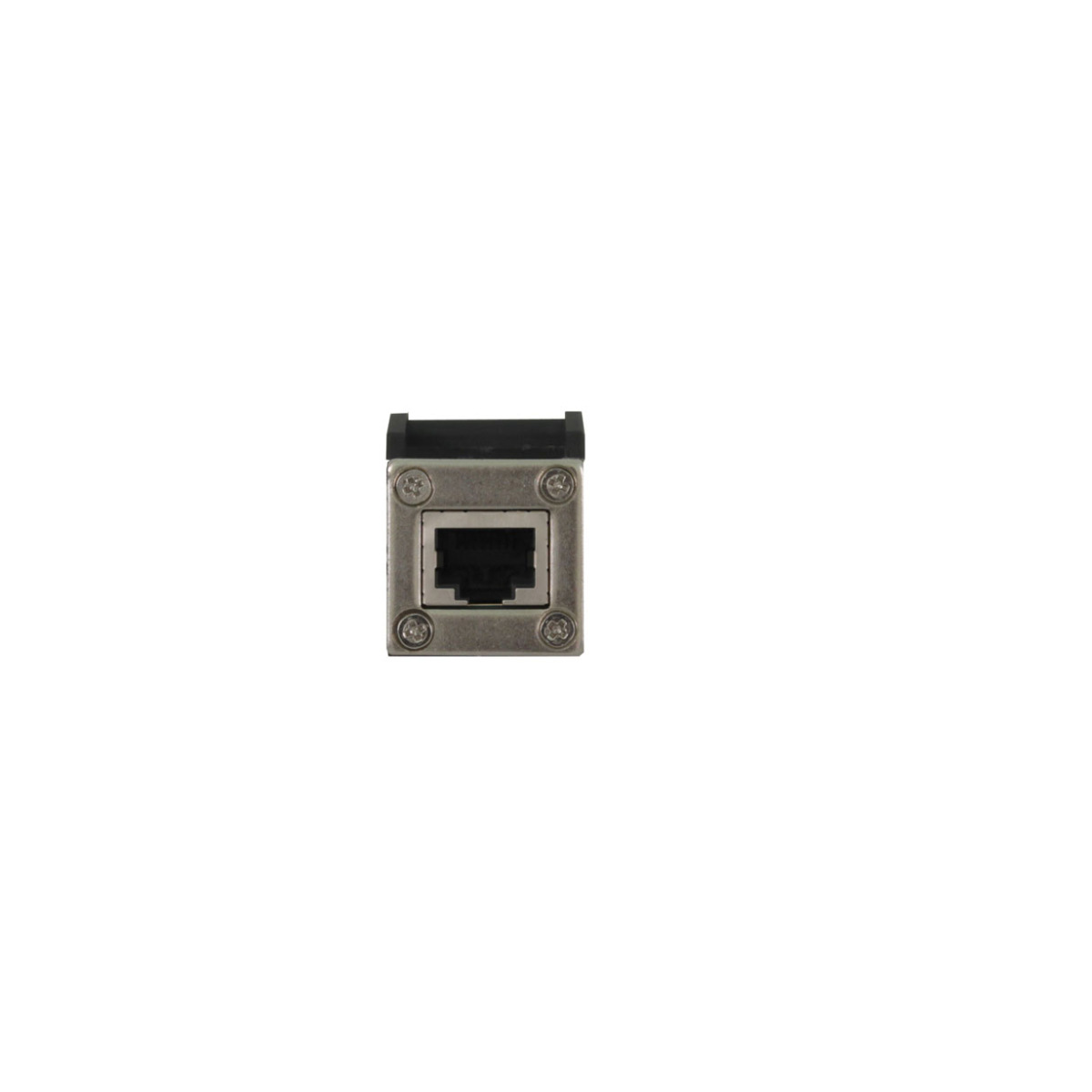

• Подключение: RJ45х 2;
• Рабочая температура: -40…+80 °C;
• Размеры (ШхВхГ) (мм: 120x27x26;

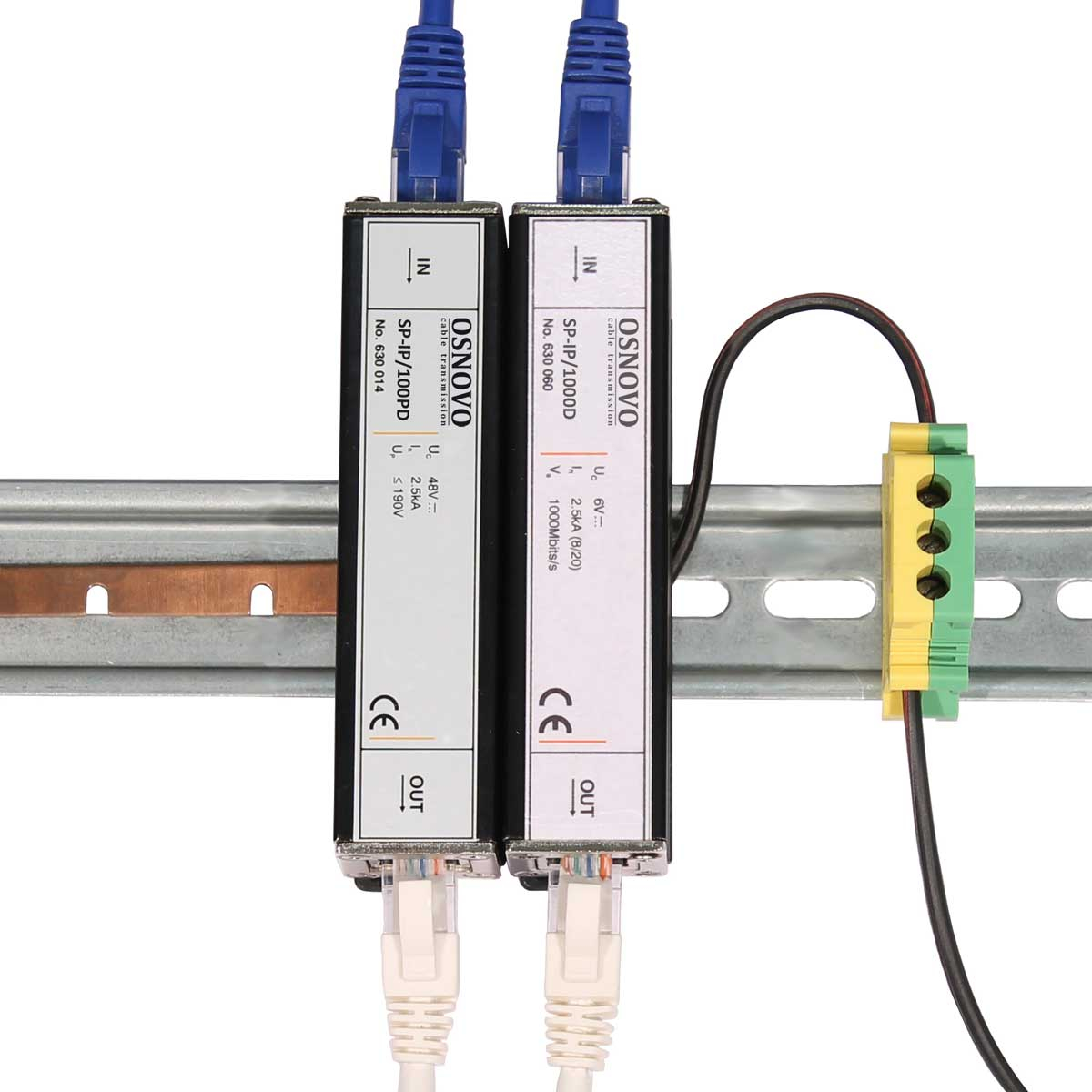

• Дополнительно: метод подачи PoE (IEE802.3af/at: A + B; Монтаж на dip-рейку.

Комплектация:

• Устройство грозозащиты – 1шт.
• Паспорт – 1 шт.
• Упаковка – 1 шт.

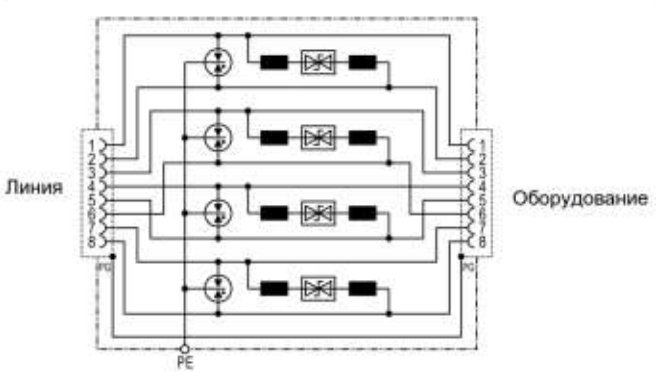

Электрическая схема​:
