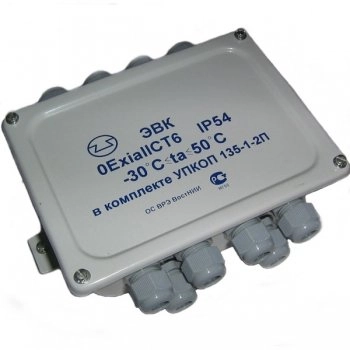

ЭВК в комплекте УПКОП 135-1-2П Элемент выносной коммутирующий 0ExiaIICT6

ЭВК в комплекте УПКОП 135-1-2П Элемент выносной коммутирующий 0ExiaIICT6

Устройство приемно-контрольное охранно-пожарное взрывозащищенное с видом взрывозащиты "Искробезопасная электрическая цепь" УПКОП 135-1-2П относится к средствам автоматизации специального назначения, предназначено для контроля состояния пожарных и (или) охранных датчиков и управления средствами оповещения и пожаротушения, располагаемыми во взрывоопасной зоне приборами приемно-контрольными охранно-пожарными обычного исполнения располагаемыми вне взрывоопасной зоны.
Устройство состоит из блока интерфейсного взрывозащищенного (БИВ), табло световых (ТС), оповещателей световых О12-2 (ОС), элементов выносного (ЭВ) и коммутирующего (ЭВК).
БИВ с маркировкой взрывозащиты [Exia]IIС выполняет интерфейсную гальваническую развязку искробезопасных цепей от цепей общего исполнения, устанавливается только вне взрывоопасных зон.
Элемент выносной коммутирующий ЭВК с маркировкой взрывозащиты 0ЕхiаIIСT6 может устанавливаться во взрывоопасных зонах любого класса в соответствии с ГОСТ Р 51330.13-99, гл. 7.3 ПУЭ.
ЭВК предназначен для подключения к искробезопасному выходу БИВ, совместно с контактными пожарными и (или) охранными извещателями, в качестве оконечного элемента и позволяет дополнительно обеспечить раздельный контроль и управление потребителями импульсной энергии (электровоспламенителями, пиропатронами и им подобными изделиями).
Схема подключения группы электровоспламенителей (до десяти импульсных потребителей к устройству приведена на рисунке Е3 Руководства по эксплуатации.
В режиме контроль для формирования БИВ УПКОП135-1-2П извещения «Норма» свободные (не задействованные) минусовые выходы ЭВК следует соединить с задействованными в работе минусовыми выходами, т.е. с выходами к которым подключены электровоспламенители.
