Резервированный источник питания 12 В, 1 А, емкость 7 Ач (без аккумулятора). Автоматическое восстановление после короткого замыкания на выходе. Защита от замыкания и переразряда аккумулятора. Возможность работы с "глубоко разряженным" аккумулятором. Индикация режимов. Выход контроля сетевого напряжения. Пластмассовый корпус.
Назначение:
Резервированный источник питания предназначен для группового питания извещателей и приёмноконтрольных приборов охранной сигнализации, систем контроля доступа и других устройств, требующих резервного электропитания с напряжением 12 В постоянного тока.
РИП рассчитан на непрерывный круглосуточный режим работы с заданными выходными параметрами, с автоматическим контролем и зарядом герметичной аккумуляторной батареи . РИП обеспечивает отключение батареи от нагрузки во избежание её недопустимой разрядки.
РИП обеспечивает защиту от коротких замыканий на выходе с автоматическим восстановлением выходного напряжения после снятия короткого замыкания, а также защиту от превышения выходного напряжения. РИП обеспечивает защиту от коротких замыканий клемм подключения батареи с сохранением выходного напряжения при работе от сети.
РИП обеспечивает световую индикацию текущего состояния: наличие или отсутствие напряжения в сети, заряд батареи, короткое замыкание или перегрузку на выходе, отсутствие батареи, отключение батареи при её разряде.
РИП должен эксплуатироваться в местах, защищённых от воздействия атмосферных осадков и механических повреждений. Конструкция РИП не предусматривает его использование во взрывопожароопасных помещениях.

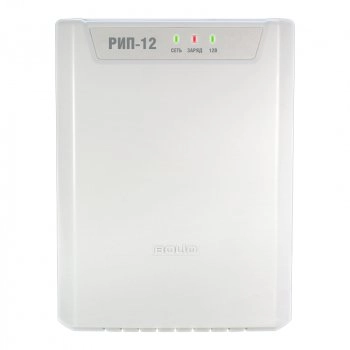

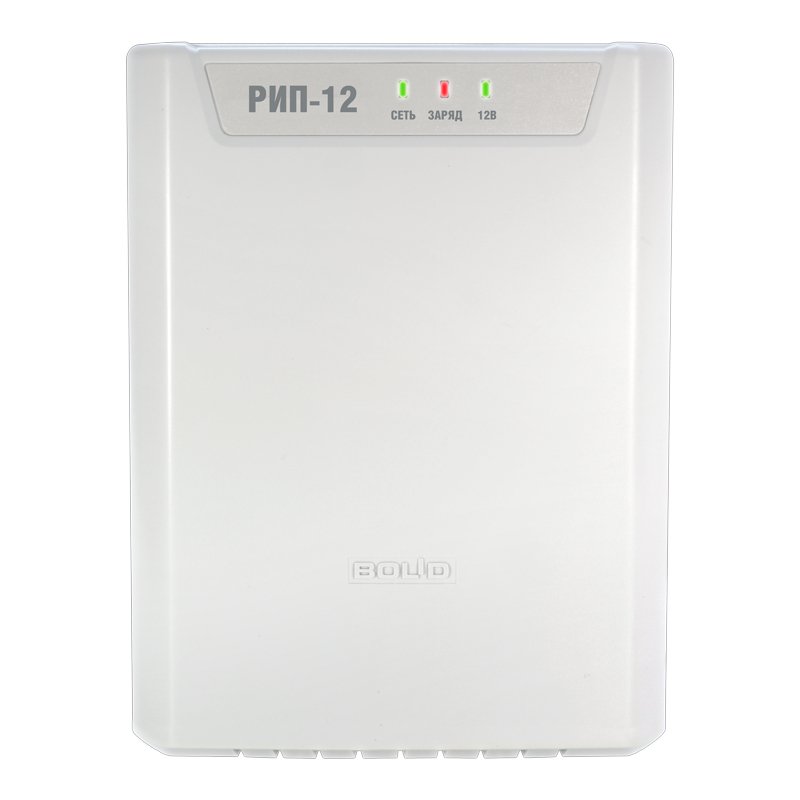

Основные особенности РИП-12-1/7П2 (РИП-12 исп.11:
Компактный корпус из пластика, не поддерживающего горение;
Технология энергосбережения: собственное потребление от сети < 2 Вт, потребление от аккумуляторной батареи (АБ) < 10мА; режим "Sleep" < 1mA
Расширенный рабочий диапазон сетевого напряжения;
Возможность подключения к любым бытовым электросетям без провода заземления;
Индикация наличия входного и выходного напряжений, заряда АБ, перегрузки по выходу;
Контроль состояния АБ, интеллектуальный режим заряда в зависимости от напряжения;
Электронная защита с функцией самовосстановления работоспособности: от перегрузки по выходу, превышения входного и выходного напряжения, замыкания клемм и "переполюсовки" АБ;
Дистанционный выход аварии сетевого напряжения.
Технические характеристики:
Напряжение в сети, В
150-250
Выходное напряжение, В
при питании от сети
13,6±0,6
при питании от АБ
10…13,6
Номинальный выходной ток, А
1
Максимальный выходной ток, А (2 мин)
1,5
Двойная амплитуда пульсаций выходного напряжения, мВ, не более
100
Емкость АБ, А·ч
7
Наличие звукового сигнализатора
Нет
Количество индикаторов
3
Наличие выхода «Авария сети» (открытый коллектор «ОК»)
