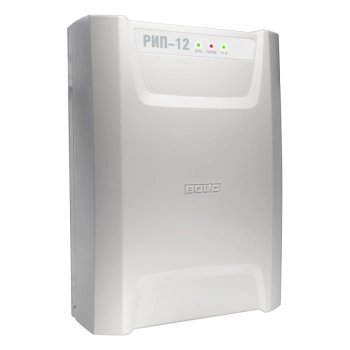

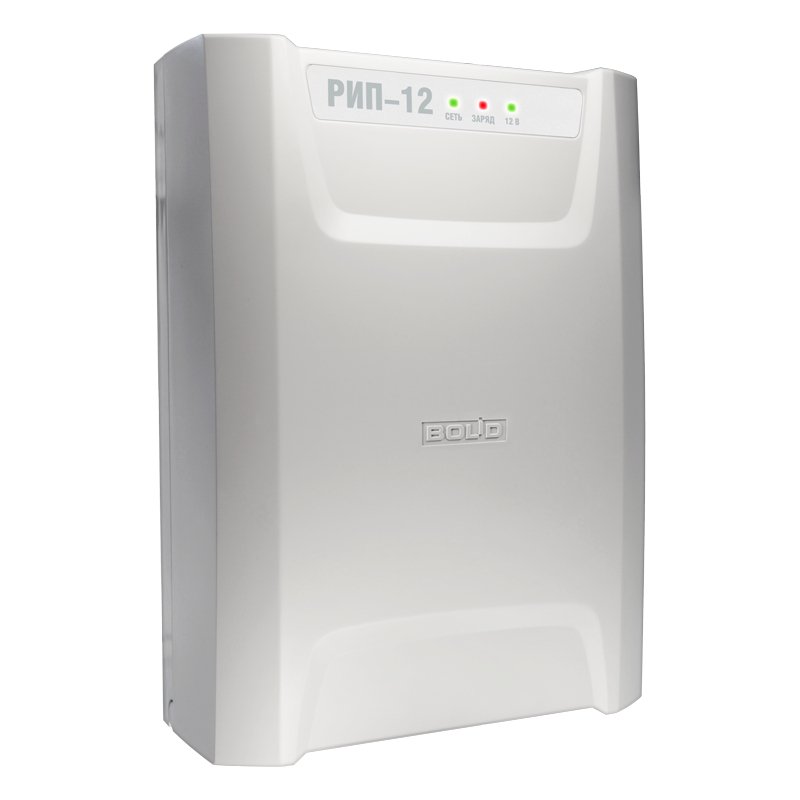

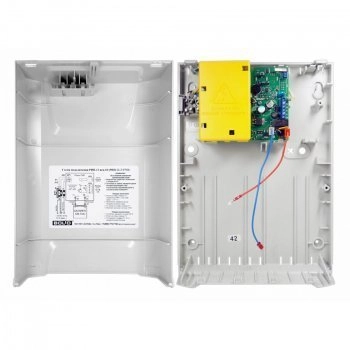

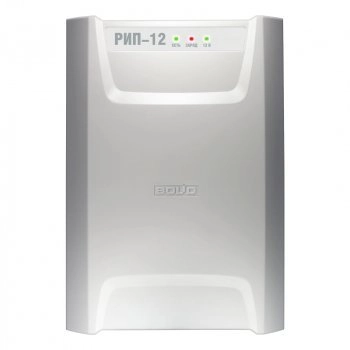

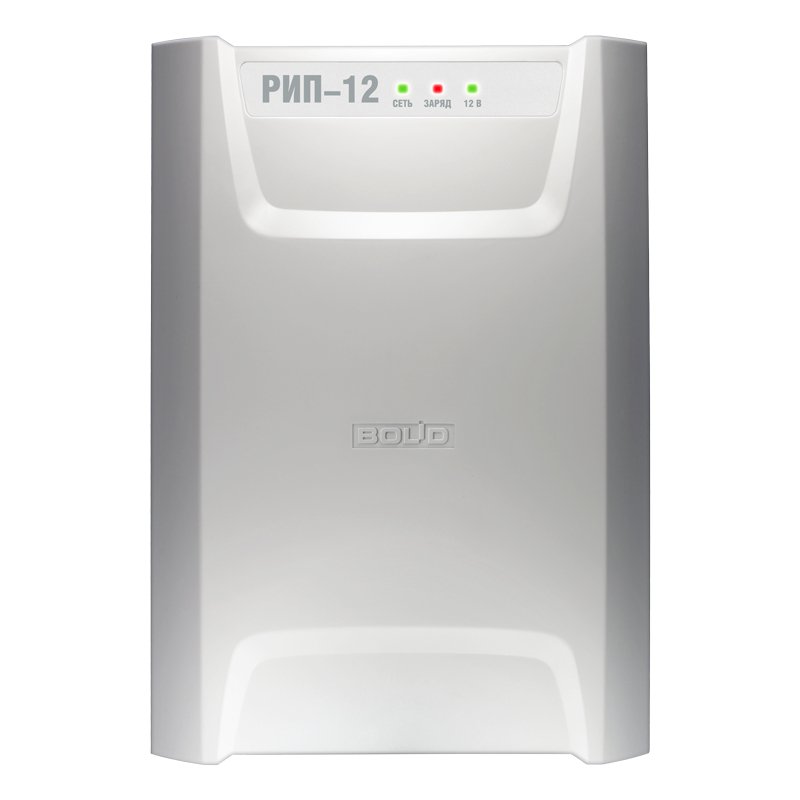

Источник вторичного электропитания резервированный 12В/3А,под АКБ 17А/ч, защита от КЗ и разр. АКБ. Корпус из негорючего пластика. Источник обеспечивает защиту от перенапряжения на выходе и коротких замыканий.
Назначение:
Резервированный источник питания предназначен для группового питания средств пожарной автоматики, извещателей и приёмноконтрольных приборов охранно-пожарной сигнализации и других устройств напряжением 12 В постоянного тока.
РИП рассчитан на непрерывный круглосуточный режим работы с заданными выходными параметрами, с автоматическим контролем и зарядом герметичной аккумуляторной батареи. РИП обеспечивает отключение АБ от нагрузки во избежание её недопустимой разрядки.
РИП обеспечивает визуальную индикацию и звуковую сигнализацию текущего состояния: наличие или отсутствие напряжения сети, заряд АБ, отсутствие АБ, отключение АБ при её разряде, короткое замыкание или перегрузка на выходе.
РИП обеспечивает защиту от коротких замыканий на выходе при питании с автоматическим восстановлением выходного напряжения после снятия короткого замыкания при питании от сети и от АБ, а также защиту от превышения выходного напряжения.
РИП должен эксплуатироваться в местах, где он защищён от воздействия атмосферных осадков и механических повреждений. Конструкция РИП не предусматривает его использование во взрывопожароопасных помещениях.
Основные особенности РИП-12 (ИСП. 18):
Защита от переполюсовки аккумуляторной батареи (АБ) и замыкания клемм.
Защита от короткого замыкания или перегрузки по току с полным восстановлением работоспособности после устранения неисправности.
Контроль напряжения АБ и исправности цепей ее подключения.
Автоматическое отключение АБ от нагрузки при ее глубоком разряде для сохранения работоспособности.
Защита от превышения допустимого напряжения на АБ.
Световая индикация и звуковая сигнализация аварийных состояний.
Работа на нагрузку с большими пусковыми токами без разряда АБ: при включении исполнительных механизмов, АСПТ и т.п.
Выход «Авария сети» для дистанционной сигнализации.

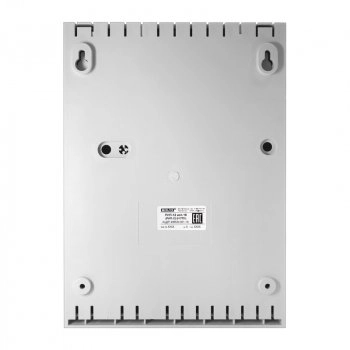

Тип монтажа – поверхностный, настенный.
Технические характеристики:
Напряжение в сети, В
150-250
Выходное напряжение, В
при питании от сети
13,6±0,6
при питании от АБ
10…13,6
Номинальный выходной ток, А
3
Максимальный выходной ток, А (2 мин)
4
Двойная амплитуда пульсаций выходного напряжения, мВ, не более
120
Емкость АБ, А·ч
17
Наличие звукового сигнализатора
Да
Количество индикаторов
3
Наличие выхода «Авария сети» (открытый коллектор «ОК»)
