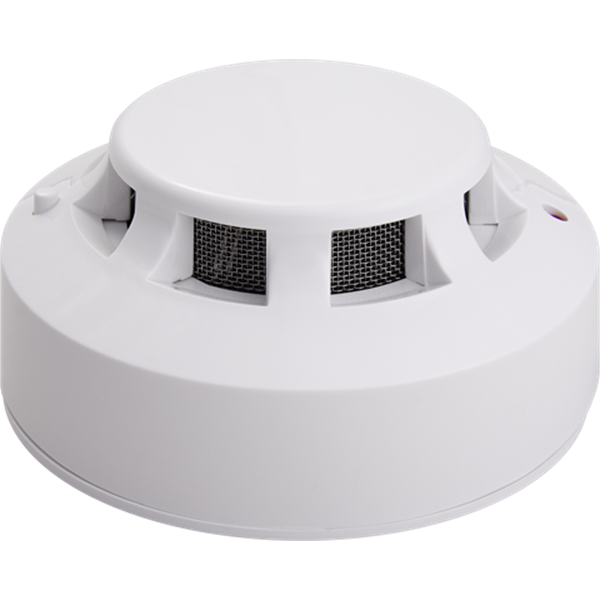

извещатель пожарный дымовой, 2-х проводный с фиксированным током в режиме "ПОЖАР", U-шс.9...36В, I-деж.150мкА, I-пож.7,5мА, t-раб.-30...+60°С, D100х50мм

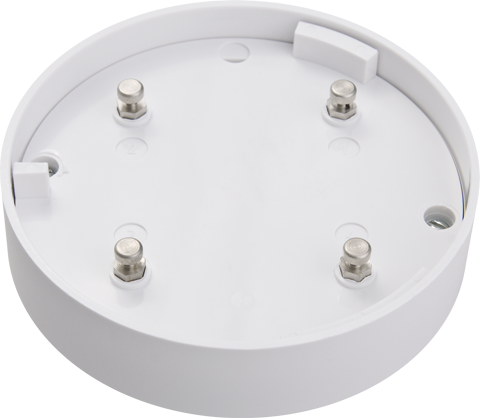

На основании извещателя с помощью выходных контактов закреплен металлический экран, печатная плата с радиоэлементами и оптической камерой. Для проверки работоспособности извещателя, между платой и основанием располагается подпружиненный рычаг, который вводится в оптическую камеру путем нажатия кнопки на лицевой стороне корпуса. Оптическая камера защищена от проникновения насекомых мелкоячеистой металлической сеткой, соединенной с «общим» проводом схемы, что делает ее нейтральной по отношению к заряженным частичкам дыма, и они беспрепятственно проникают внутрь оптической камеры. Кроме этого сетка является дополнительным электрическим экраном, образующей с другими металлическими деталями извещателя замкнутый проводящий контур, надежно защищающий схему и оптическую камеру от электромагнитных помех.

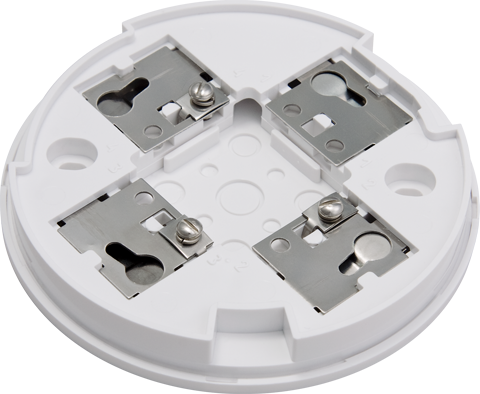

Для подключения проводов шлейфа в извещателе предусмотрена съёмная оригинальная розетка, хорошо защищенная от протечек воды (см. рисунок 3).

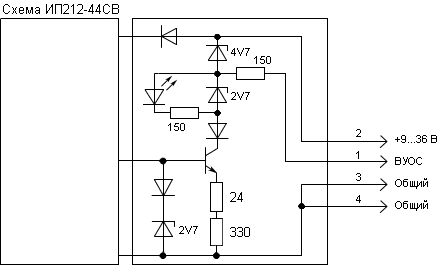

Извещатели ИП212-44СВ отличаются от базовой модификации ИП212-44 наличием ограничителя тока на (7,5±0,5) мА в выходной цепи. Схема выходной цепи ИП212-44СВ приведена на рисунке.
Технические характеристики:
Параметр | Значение |
Напряжение питания, В | от 9 до 36 |
Чувствительность извещателя, дБ/м | от 0,05 до 0,2 |
Ток потребления в дежурном режиме, мА, не более | 0,15 |
Ток извещателя в сработавшем состоянии, мА | 7,5 |
Габаритные размеры, мм, не более | Ф 100x49 |
Масса, кг, не более | 0,2 |
Диапазон рабочих температур извещателя, °С | от минус 30 до +60 |
Средний срок службы, лет, не менее | 10 |
Остальные технические характеристики идентичны базовой модификации ИП212-44
